[www.staffempire.com]-JB T 7248-94 阀门用低温钢铸件技术条件.PDFVIP免费

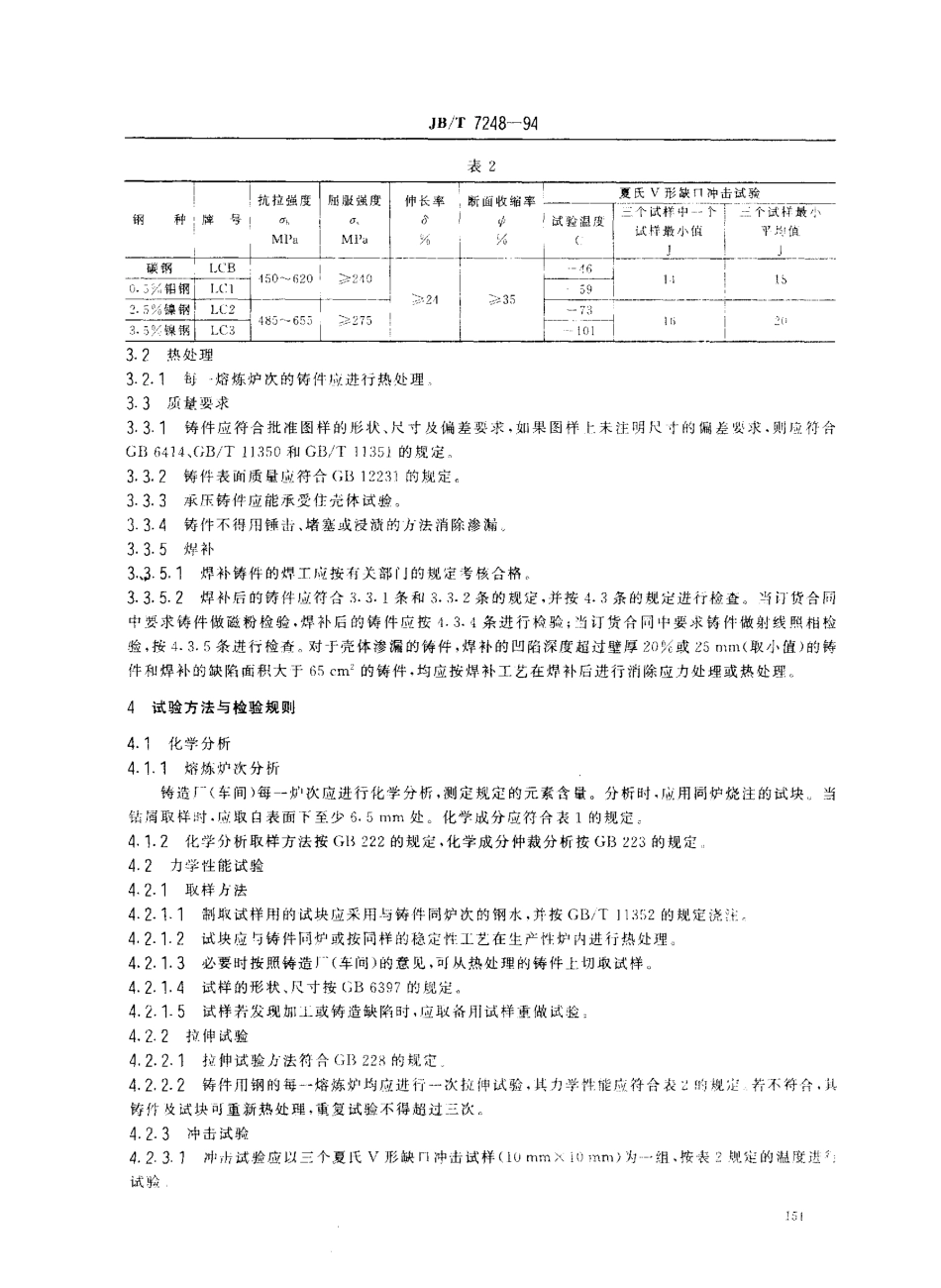

中华人民共和国机械行业标准JB/'e7248-94阀门用低温钢铸件技术条件飞主题内容与适用范围本标准规定厂阀门用低温钢铸件的技术要求、试验方法、检验规则和标志木标准适用干一30一一]01c低温条件下使用的阀门、法兰及其他承压的钢铸件‘以下简称铸件)2引用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法GB228金属拉伸试验法GIi2106金属夏比(V型缺口)冲击试验方法GB6397金属拉伸试验试样GB6411铸件尺寸公差GB/T1350铸件机械加L余量GBIT11351铸件重量公差GB/·I1352一般工程用铸造碳钢件GB12231阀门铸钢件外观检查GB/T13927通用阀门压力试验GB门’6439阀门受压铸钢件磁粉探伤检验GB/T6140阀门受压铸钢件射线照相检验GB/T6902阀门铸钢件液体渗透检查方法3技术要求3飞化学成分与力学性能3.1.1铸件的化学成分应符合表1的规定。表1主要化学元素洲6i一Mn一P{S{NiICu{Cr一.M.·\}毛1帕，，1砚050'1<0.302'1<05(司石0.2(洲瓦一不丁0.h50.65苏_0之几几)镍钢}IC2‘。·6州0.50-0.R004}‘。·04。一2。一i.03乃沁镍钢一LO百0.1丫:了3.1.21)在规定的碳含量最大值内，每降低0.oI%,将允许锰含量的最大值增加。04厂直至锰的最大值为l.2^27规定的残余元素，这些元素的总含量为1.00j(最大值)铸件的力学性能应符合表2的规定。中华人民共和国机械工业部1994一07-18批准1995一07-01实施飞50JBPT7248--94表2一’抗拉强度钢种一牌号1，MI",屈服强度夏氏v形缺「1冲击试验Mi'a伸K率断面收缩率m个试样中一个试样最小低个试样最下另，佰碳钢LCB二一仁一三厂铝钢岛0-620杀210-一一寸一—一州〕2」!=1=33丫镍钢{LC348岛一671二派2了几耳一]-J}.-JIlS-101i-}32热处理3.2.1每一熔炼炉次的铸件应进行热处理3.3质量要求3.3.1铸件应符合批准图样的形状、尺寸及偏差要求，如果图样1-.未注明尺=t的偏差要求则r符合6工36414,GB/T11350和GB/T}1351的规定3.3.2铸件表面质4t应符合GB12231的规定3.3.3承压铸件应能承受住壳休试验3.3.4铸件不得用锤击、堵塞或浸渍的方法消除渗漏3.3.5焊补3.汤.5.1焊补铸件的焊工应按有关部门的规定考核合格3.3.5.2焊补后的铸件应竹合3.3.1条和3.3.2条的规定，并按4.3条的规定进rr检查。当i7货合同中要求铸件做磁粉检验，焊补后的铸件应按1.3.4条进行检验;"a订货合同中要求铸件做射线照相检验，按a.3.5条进行检查。对于壳体渗漏的铸件.焊补的凹陷深度超过壁厚2‘)%或25mill(取小值)的铸件和焊补的缺陷面积大于65cm“的铸件....
