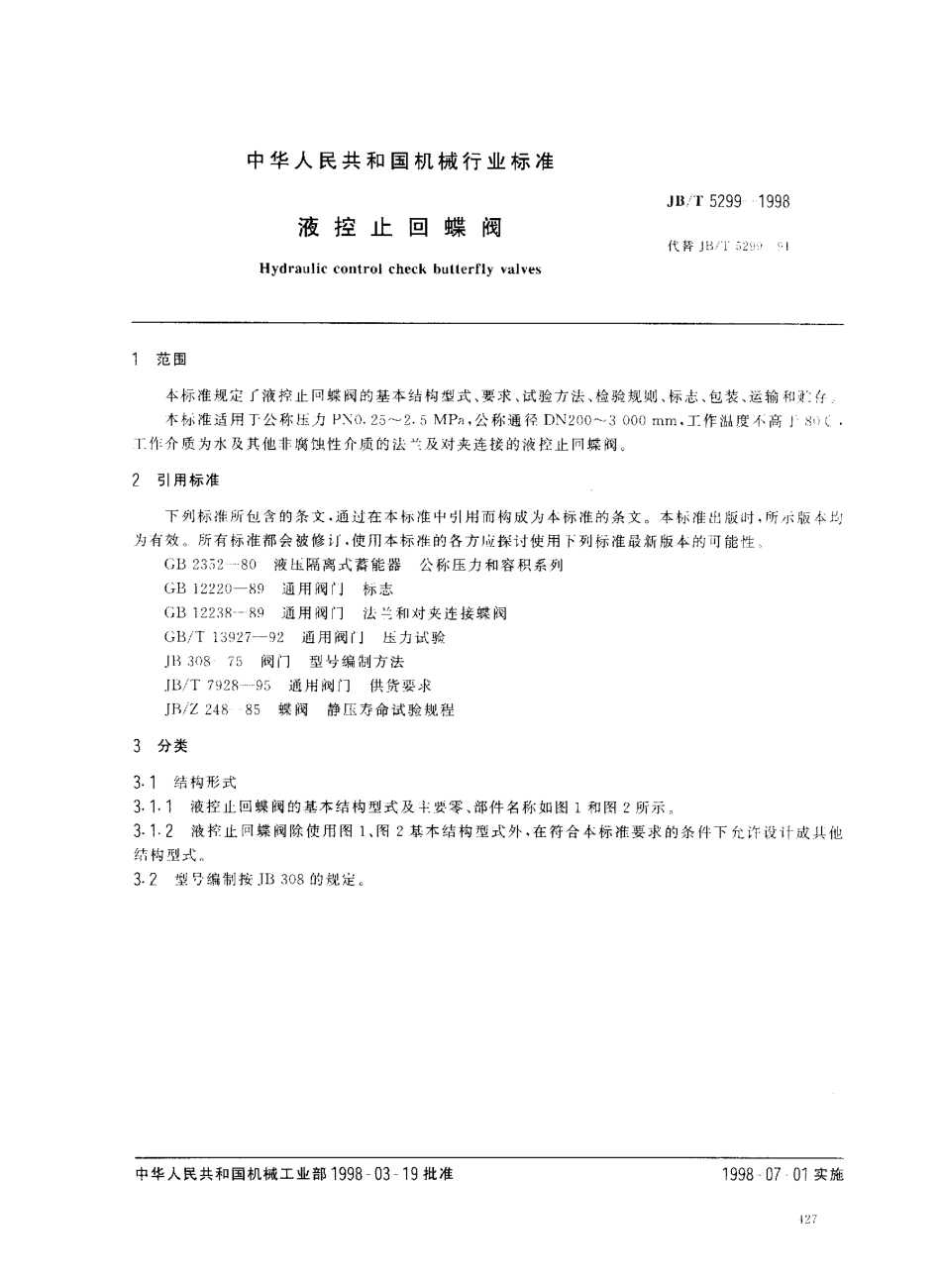

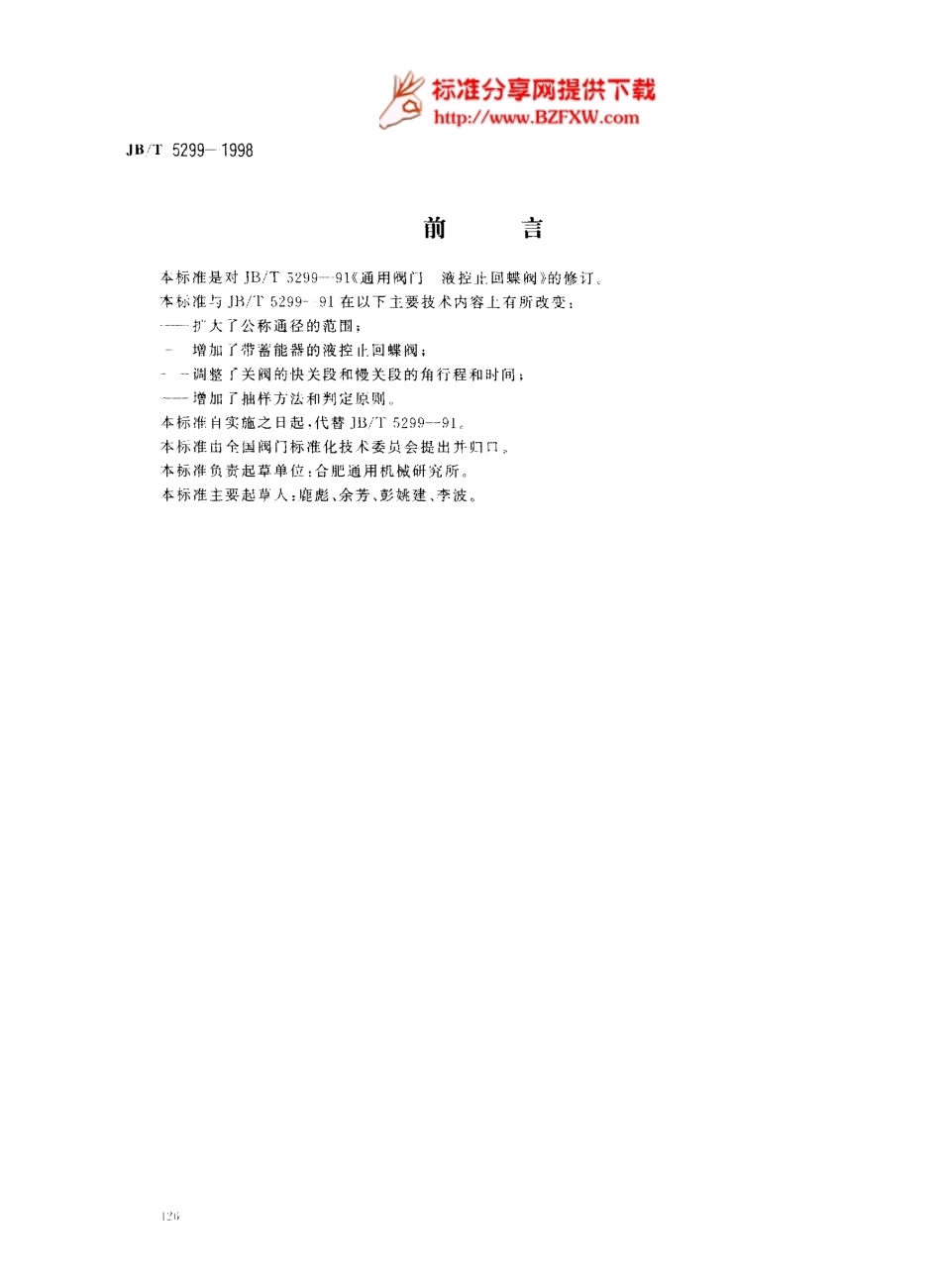

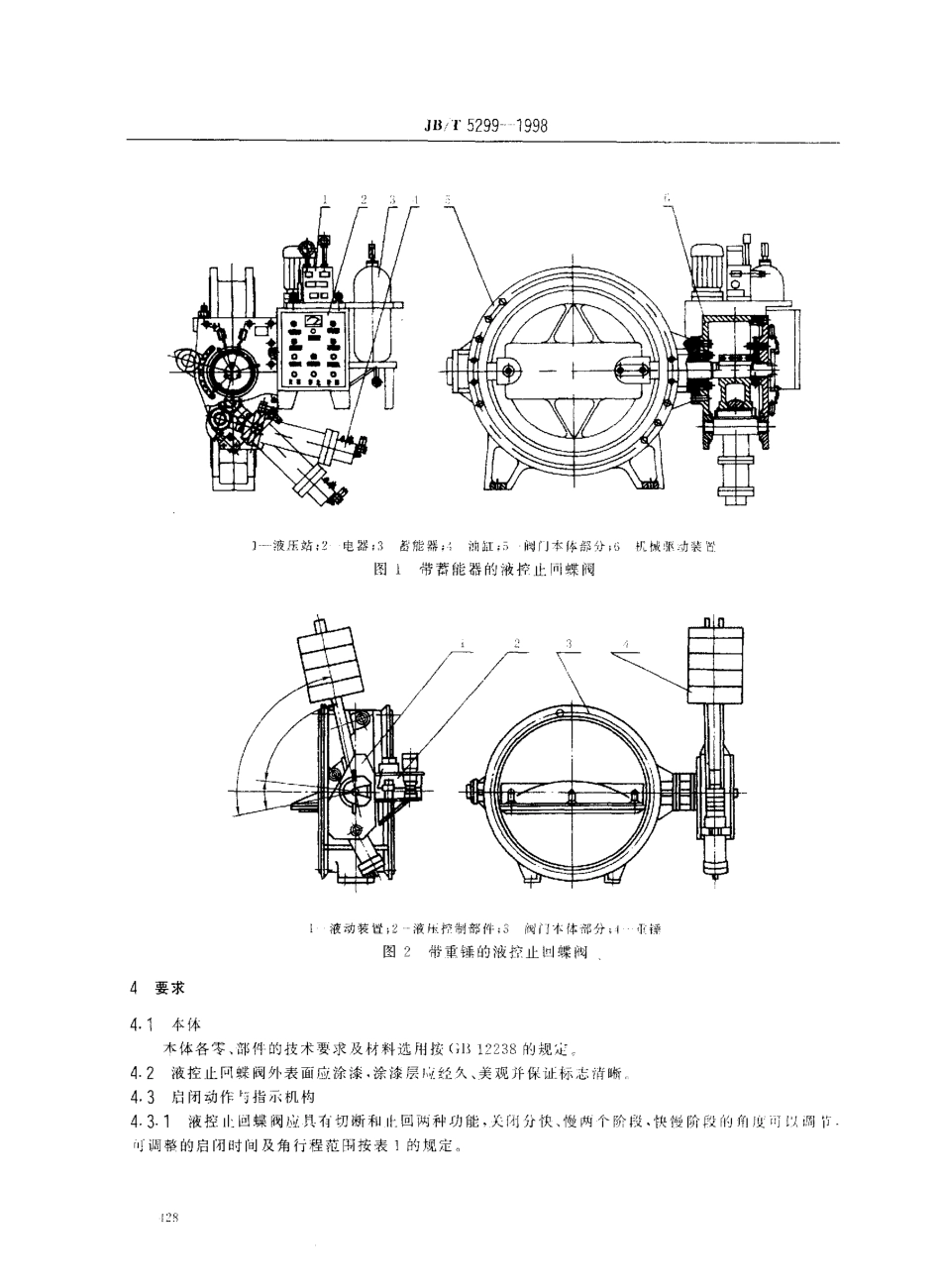

JB,0r5299-1998前言本标准是对JB/T5299--91((通用阀门液控止回蝶阀》的修订本标准与JB/T5299-91在以下主要技术内容上有所改变:一扩大了公称通径的范围;增加了带蓄能器的液控ih.回蝶阀;调整J关阀的决关段和慢关段的角行程和时间;一一增加了抽样方法和判定原则。本标准自实施之日起.代替」B厂r5299--91本标准由全国阀门标准化技术委员会提出并归日。本标准负责起草单位:合肥通用机械研究所。本标准主要起草人:鹿彪、余芳、彭姚建、李波中华人民共和国机械行业标准JB‘r5299-1998液控止回蝶阀代替!is上泥LHydrauliccontrolcheckbutterflyvalves范围本标准规定了液控止回蝶阀的基本结构型式、要求、试验方法、检验规则、标志、包装、运输和贮存木f1iI准适用丁公称压力PN0.25--2.,MP,，公称通径DN200-3000mm，工作温度不高J和}1一作介质为水及其他非腐蚀性介质的法井及对夹连接的液控止同蝶阀2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所下版本均为有效。所有标准都会被修:i-使用本标准的各方应探讨使用卜列标准最新版本的可能险GB23028。液压隔离式蓄能器公称压力和容积系列GB12220-89通用阀门标志GB12238一89通用阀门法兰和对夹连接蝶阀GB/T13927-92通用阀门压力试验JB30875阀门型号编制方法IB/T7928-95通用阀门供货要求JB/Z248--85蝶阀静压寿命试验规程3分类3门结构形式31.1液控止回蝶阀的基木结构型式及主要零、部件名称如图1和图2所示。I12液控止回蝶阀除使用图1,图2基木结构型式外，在符合本标准要求的条件下允许设计成共他结构型式3.2型号编制按JB308的规定中华人民共和国机械工业部1998-03-19批准199807-01实施JB}r5299--1998液压站2电器沼瑟能器泛油缸石阀门本体部分机械4F功装置图1带蓄能器的液控比回蝶阀液动装i1;2图2液H拧制部件;5阀门本体部分(卞评带重锤的液控止回蝶阀4要求4门本体术体各零、部件的技术要求及材料选用按G1312238的规定。4.2液控比间蝶阀外表面应涂漆，涂漆层应经久、美观并保证标志清晰4.3启闭动作与指示机构4.3.1液控iL回蝶阀应具有切断和if.回两种功能.关闭分快、慢两个阶段、快慢阶段的角度r1以iIJ)ril调整的启闭时间及角行程范f111按表1的规定IB/T52991998表I可调整的启闭时间及角度范围公称通径UN可词整的启闭时问范围角仃程范围。一~少{:NW卜万1口1日〕I门OU)爪、一见自曰自父几一]只自决关10承一另自Oa9筑一6宁一I只书一于一关阀I一fi0漫关‘、几一I飞﹃一一一()0n-...
