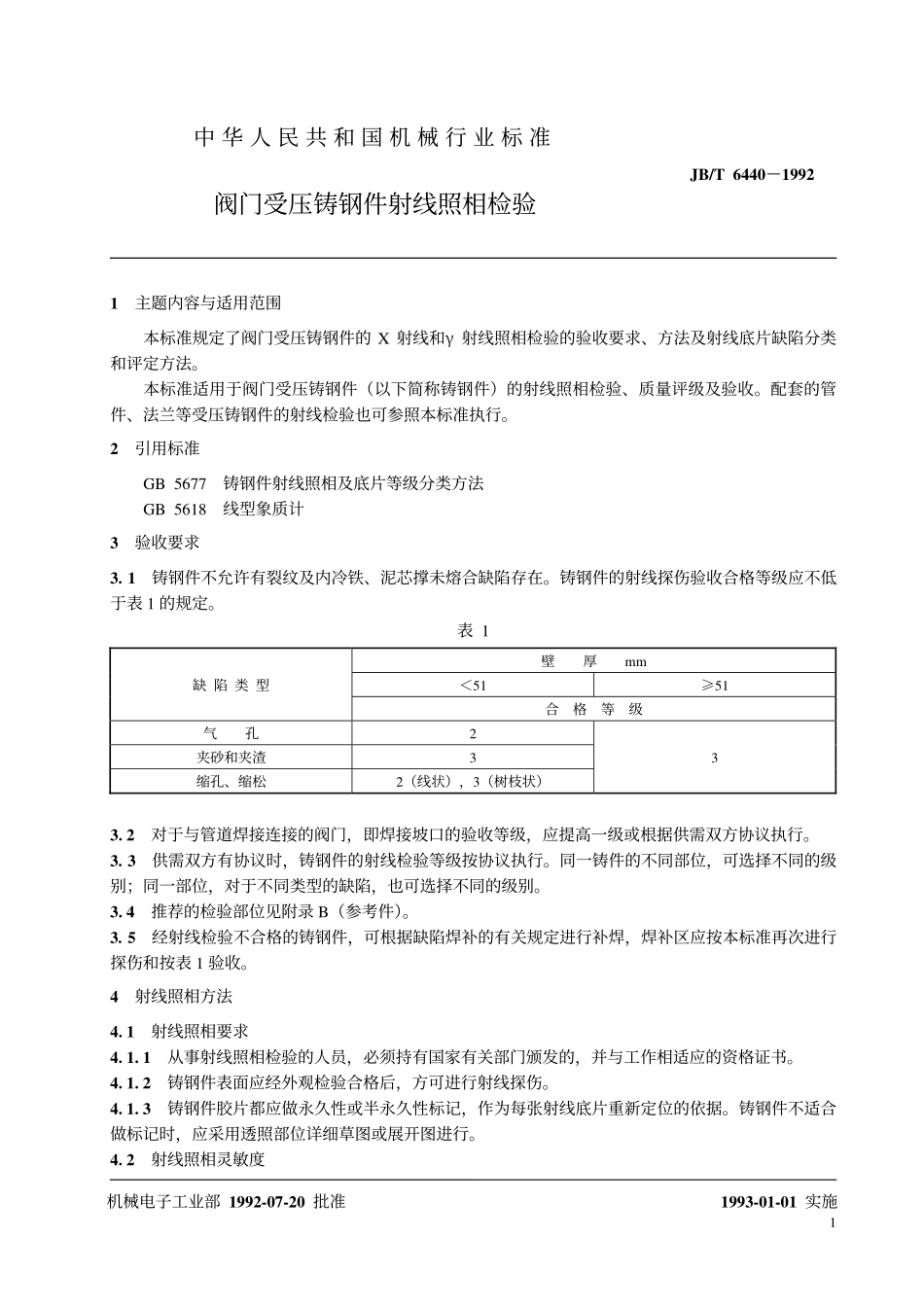

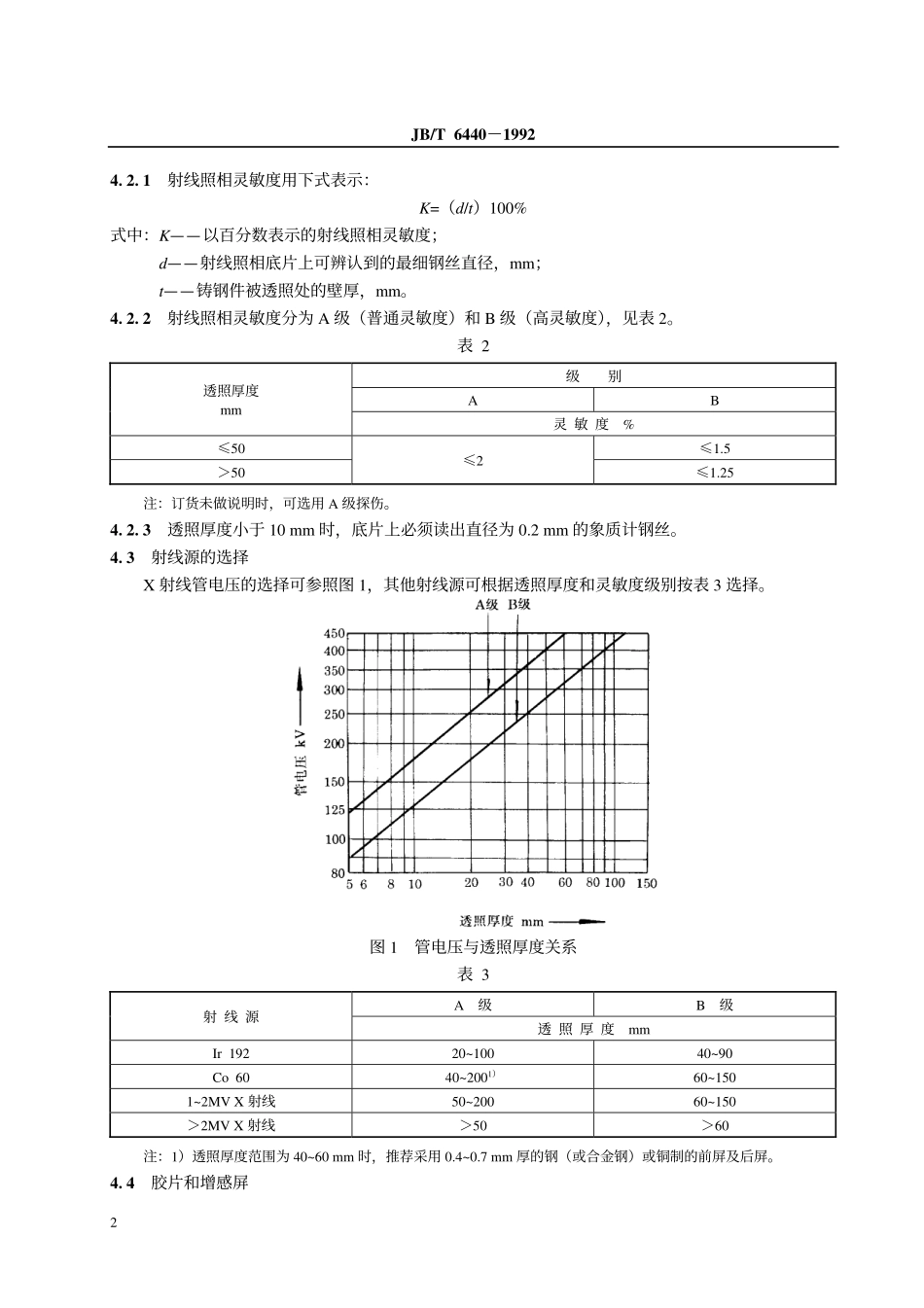

J16JB/T6440－1992阀门受压铸钢件射线照相检验1992-07-20发布1993-01-01实施中华人民共和国机械电子工业部发布11主题内容与适用范围本标准规定了阀门受压铸钢件的X射线和γ射线照相检验的验收要求、方法及射线底片缺陷分类和评定方法。本标准适用于阀门受压铸钢件（以下简称铸钢件）的射线照相检验、质量评级及验收。配套的管件、法兰等受压铸钢件的射线检验也可参照本标准执行。2引用标准GB5677铸钢件射线照相及底片等级分类方法GB5618线型象质计3验收要求3.1铸钢件不允许有裂纹及内冷铁、泥芯撑未熔合缺陷存在。铸钢件的射线探伤验收合格等级应不低于表1的规定。表1壁厚mm＜51≥51缺陷类型合格等级气孔2夹砂和夹渣3缩孔、缩松2（线状），3（树枝状）33.2对于与管道焊接连接的阀门，即焊接坡口的验收等级，应提高一级或根据供需双方协议执行。3.3供需双方有协议时，铸钢件的射线检验等级按协议执行。同一铸件的不同部位，可选择不同的级别；同一部位，对于不同类型的缺陷，也可选择不同的级别。3.4推荐的检验部位见附录B（参考件）。3.5经射线检验不合格的铸钢件，可根据缺陷焊补的有关规定进行补焊，焊补区应按本标准再次进行探伤和按表1验收。4射线照相方法4.1射线照相要求4.1.1从事射线照相检验的人员，必须持有国家有关部门颁发的，并与工作相适应的资格证书。4.1.2铸钢件表面应经外观检验合格后，方可进行射线探伤。4.1.3铸钢件胶片都应做永久性或半永久性标记，作为每张射线底片重新定位的依据。铸钢件不适合做标记时，应采用透照部位详细草图或展开图进行。4.2射线照相灵敏度机械电子工业部1992-07-20批准中华人民共和国机械行业标准阀门受压铸钢件射线照相检验JB/T6440－19921993-01-01实施JB/T6440－199224.2.1射线照相灵敏度用下式表示：K=（d/t）100%式中：K——以百分数表示的射线照相灵敏度；d——射线照相底片上可辨认到的最细钢丝直径，mm；t——铸钢件被透照处的壁厚，mm。4.2.2射线照相灵敏度分为A级（普通灵敏度）和B级（高灵敏度），见表2。表2级别AB透照厚度mm灵敏度%≤50≤1.5＞50≤2≤1.25注：订货未做说明时，可选用A级探伤。4.2.3透照厚度小于10mm时，底片上必须读出直径为0.2mm的象质计钢丝。4.3射线源的选择X射线管电压的选择可参照图1，其他射线源可根据透照厚度和灵敏度级别按表3选择。图1管电压与透照厚度关系表3A级B级射线源透照厚度mmIr19220~10040~90Co6040~2001）60~1501~2MVX射线50~20060~150＞2MVX射线＞50＞6...
