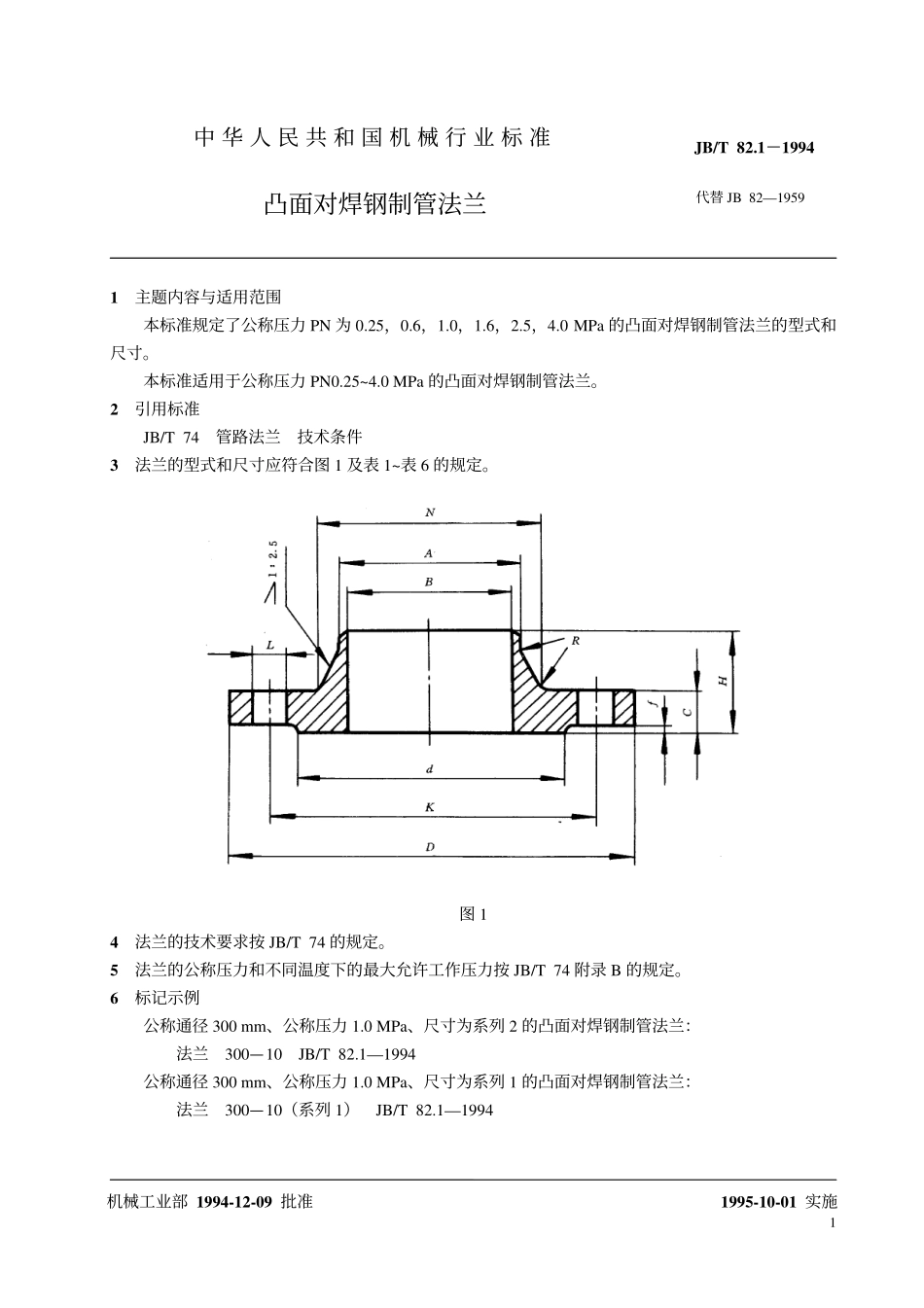

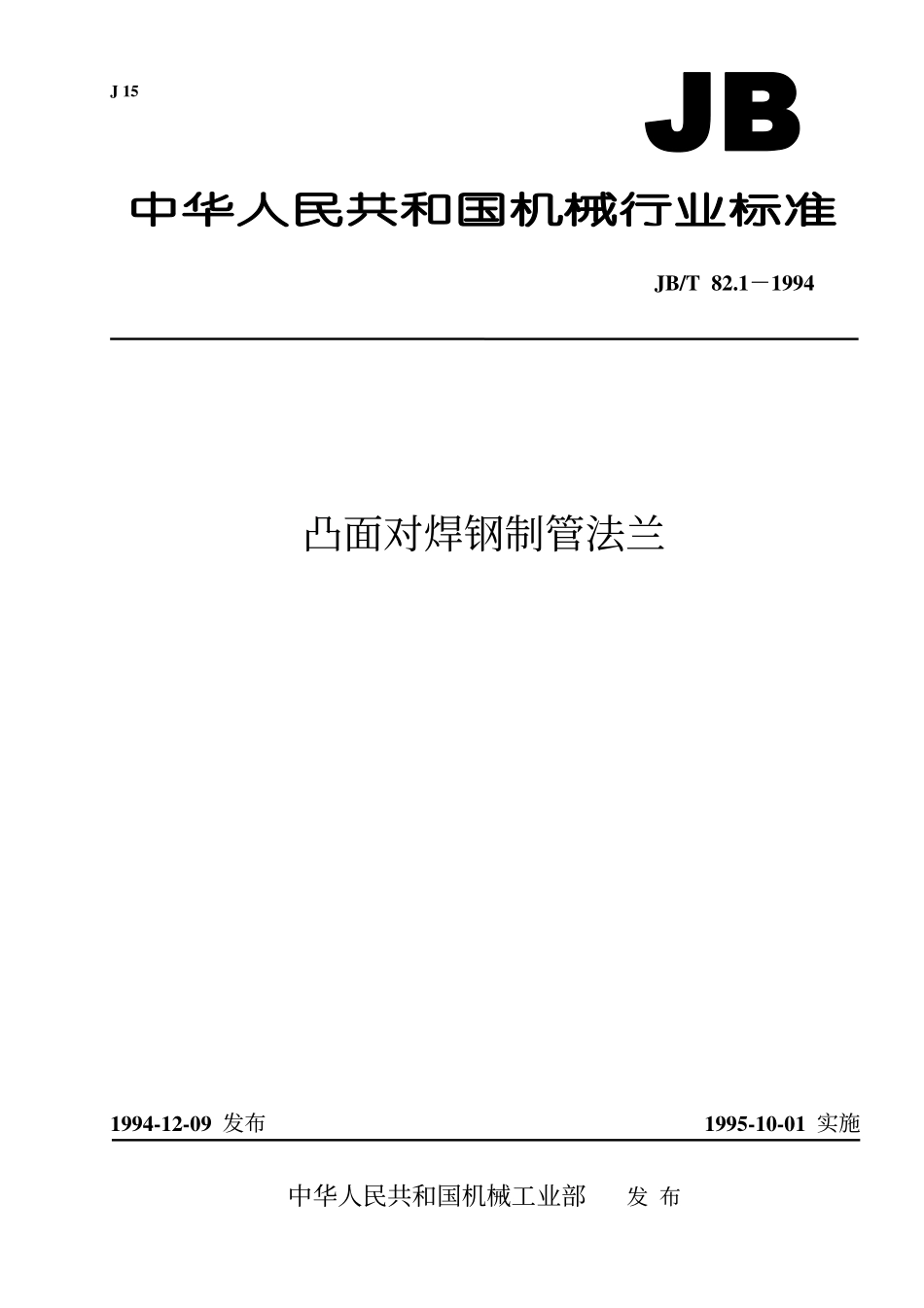

J15JB/T82.1－1994凸面对焊钢制管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为0.25，0.6，1.0，1.6，2.5，4.0MPa的凸面对焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN0.25~4.0MPa的凸面对焊钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1~表6的规定。图14法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力1.0MPa、尺寸为系列2的凸面对焊钢制管法兰：法兰300—10JB/T82.1—1994公称通径300mm、公称压力1.0MPa、尺寸为系列1的凸面对焊钢制管法兰：法兰300—10（系列1）JB/T82.1—1994机械工业部1994-12-09批准中华人民共和国机械行业标准凸面对焊钢制管法兰JB/T82.1－1994代替JB82—19591995-10-01实施JB/T82.1－19942表1PN0.25MPa凸面对焊钢制管法兰尺寸mm连接尺寸密封面尺寸螺栓、螺柱法兰厚度法兰高度法兰内径颈部直径圆角半径公称通径DN法兰焊端外径（管子外径）A法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2dfCHBNmaxR法兰理论重量kg10147550124M10322102582240.2815188055124M104021028122840.3420259065124M105021030183640.47253210075124M106021030254240.62323812090144M127021030315040.844045130100144M128031236386041.045057140110144M129031236497041.276573160130144M1211031236668841.678089190/185150184M16125314387810252.50100108210/205170184M16145314409612253.04125133240/235200188M161753144012114853.74150159265/260225188M162003144214617254.37（175）194290255188M162303164617721055.94200219320/315280188M162553165520223557.29（225）245340305188M162803185522626068.65250273375/3703351812M1631032055254288610.73300325440/4353952312M2036242058303340614.10350377490/4854452312M2041242058351390616.88400426540/5354952316M2046242060398440619.87450480595/5905502316M2051842060450494623.20500530645/6406002316M2056842462501545628.8260063075570526/2520M24/M2267052474602650837.7670072086081026/2524M24/M22775524746927401046.538008209759203024M27880524857928441260.15900920107510203024M27980526888929441271.9410001020117511203028M2710805268899210...
