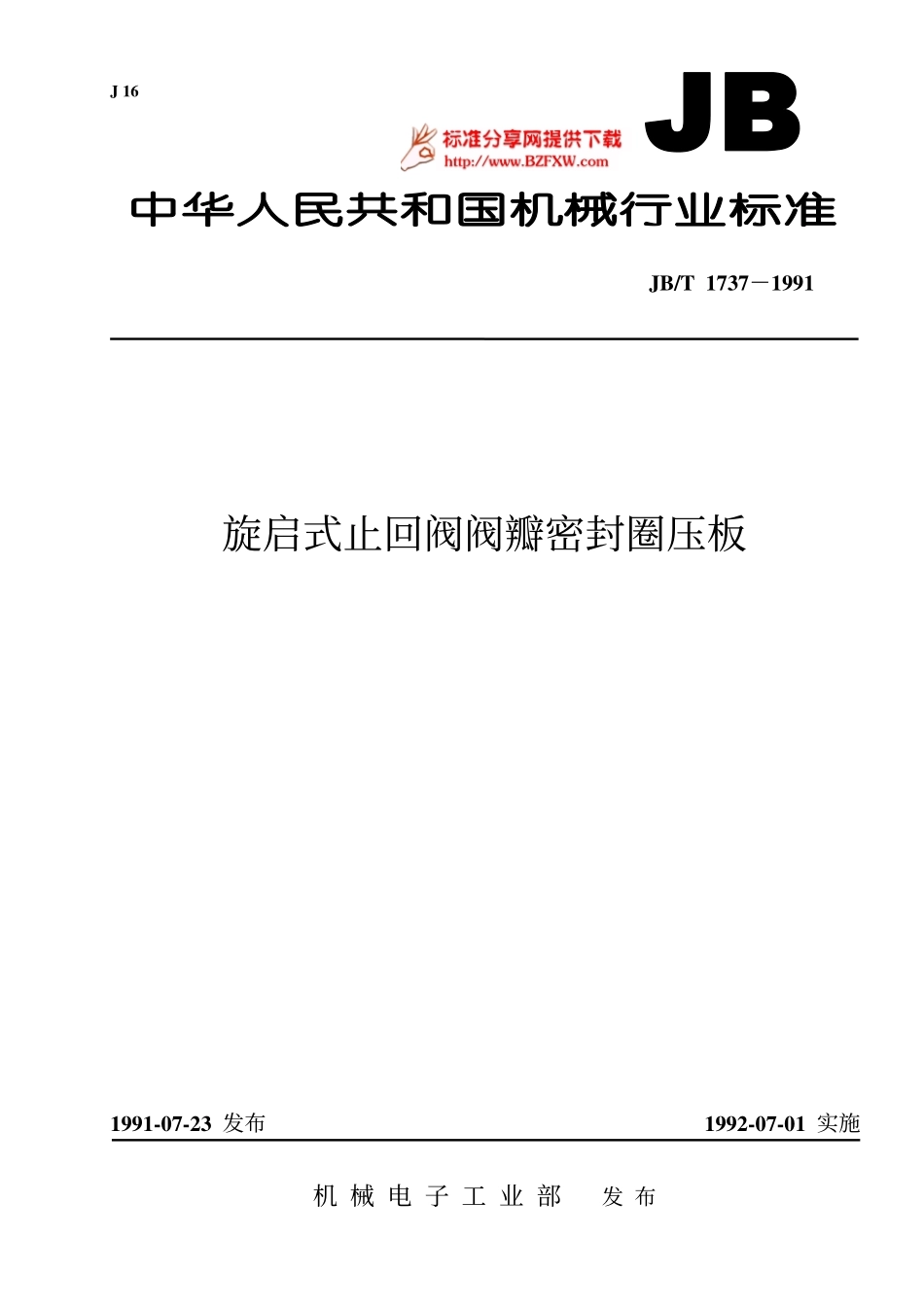

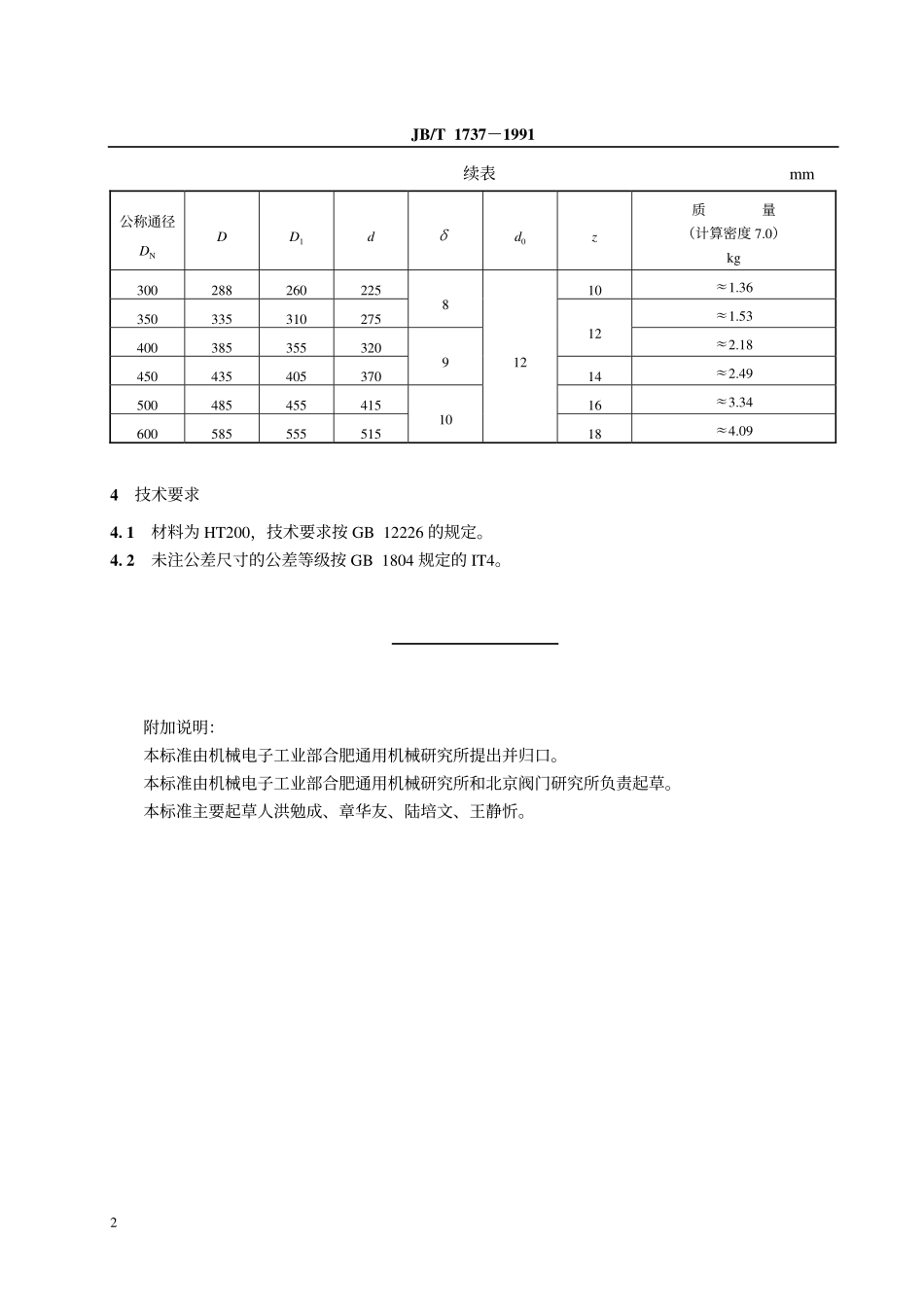

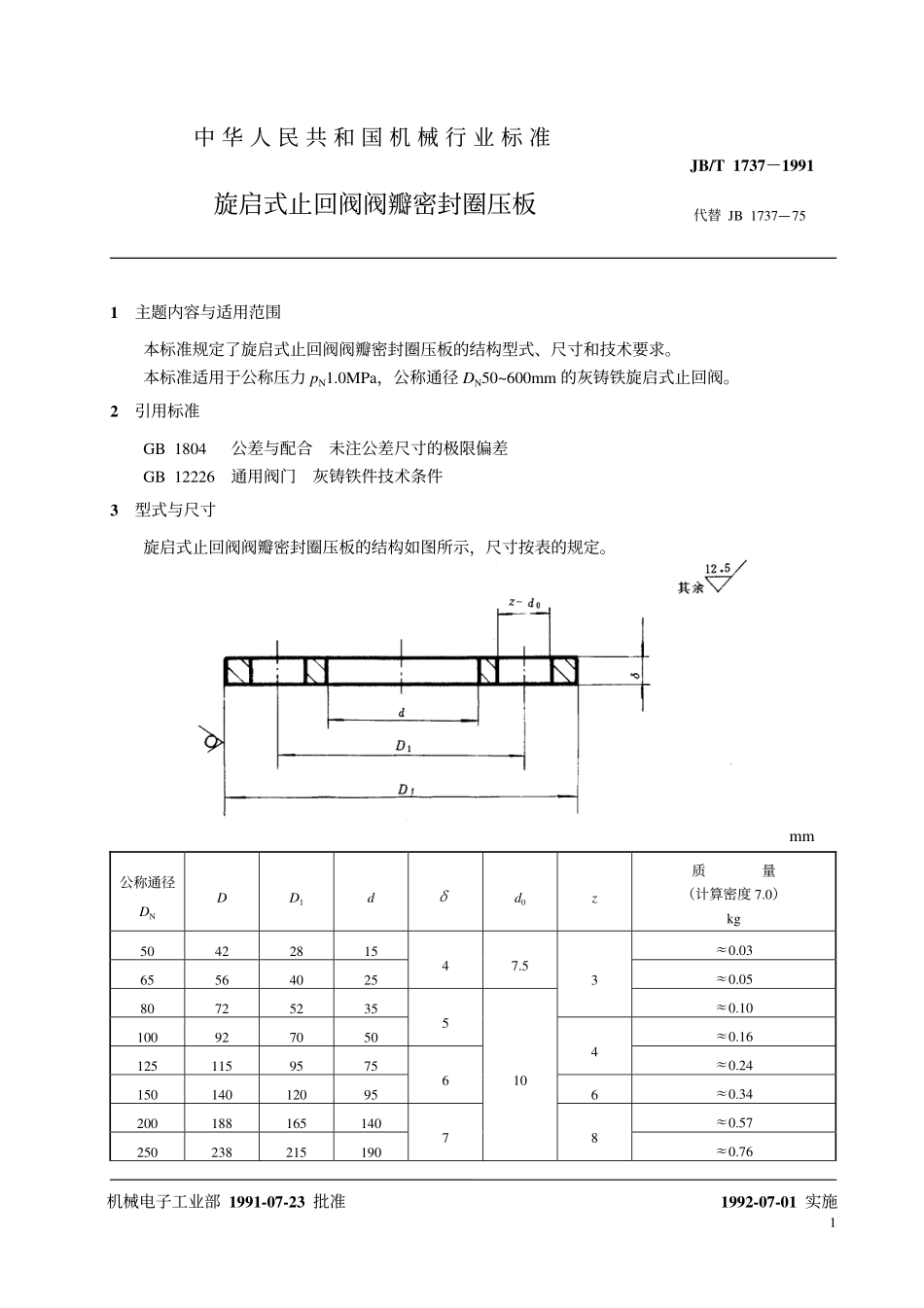

J16JB/T1737－1991旋启式止回阀阀瓣密封圈压板1991-07-23发布1992-07-01实施机械电子工业部发布11主题内容与适用范围本标准规定了旋启式止回阀阀瓣密封圈压板的结构型式、尺寸和技术要求。本标准适用于公称压力pN1.0MPa，公称通径DN50~600mm的灰铸铁旋启式止回阀。2引用标准GB1804公差与配合未注公差尺寸的极限偏差GB12226通用阀门灰铸铁件技术条件3型式与尺寸旋启式止回阀阀瓣密封圈压板的结构如图所示，尺寸按表的规定。mm公称通径DNDD1dδd0z质量（计算密度7.0）kg50422815≈0.036556402547.5≈0.05807252353≈0.101009270505≈0.1612511595754≈0.241501401209566≈0.34200188165140≈0.572502382151907108≈0.76机械电子工业部1991-07-23批准中华人民共和国机械行业标准旋启式止回阀阀瓣密封圈压板JB/T1737－1991代替JB1737—751992-07-01实施JB/T1737－19912续表mm公称通径DNDD1dδd0z质量（计算密度7.0）kg30028826022510≈1.363503353102758≈1.5340038535532012≈2.18450435405370914≈2.4950048545541516≈3.34600585555515101218≈4.094技术要求4.1材料为HT200，技术要求按GB12226的规定。4.2未注公差尺寸的公差等级按GB1804规定的IT4。附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人洪勉成、章华友、陆培文、王静忻。JB/T1737－1991中华人民共和国机械行业标准旋启式止回阀阀瓣密封圈压板JB/T1737－1991*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/8字数4,0001993年1月第一版1993年1月第一次印刷印数1－500定价5.00元编号93001机械工业标准服务网：http://www.JB.ac.cn
