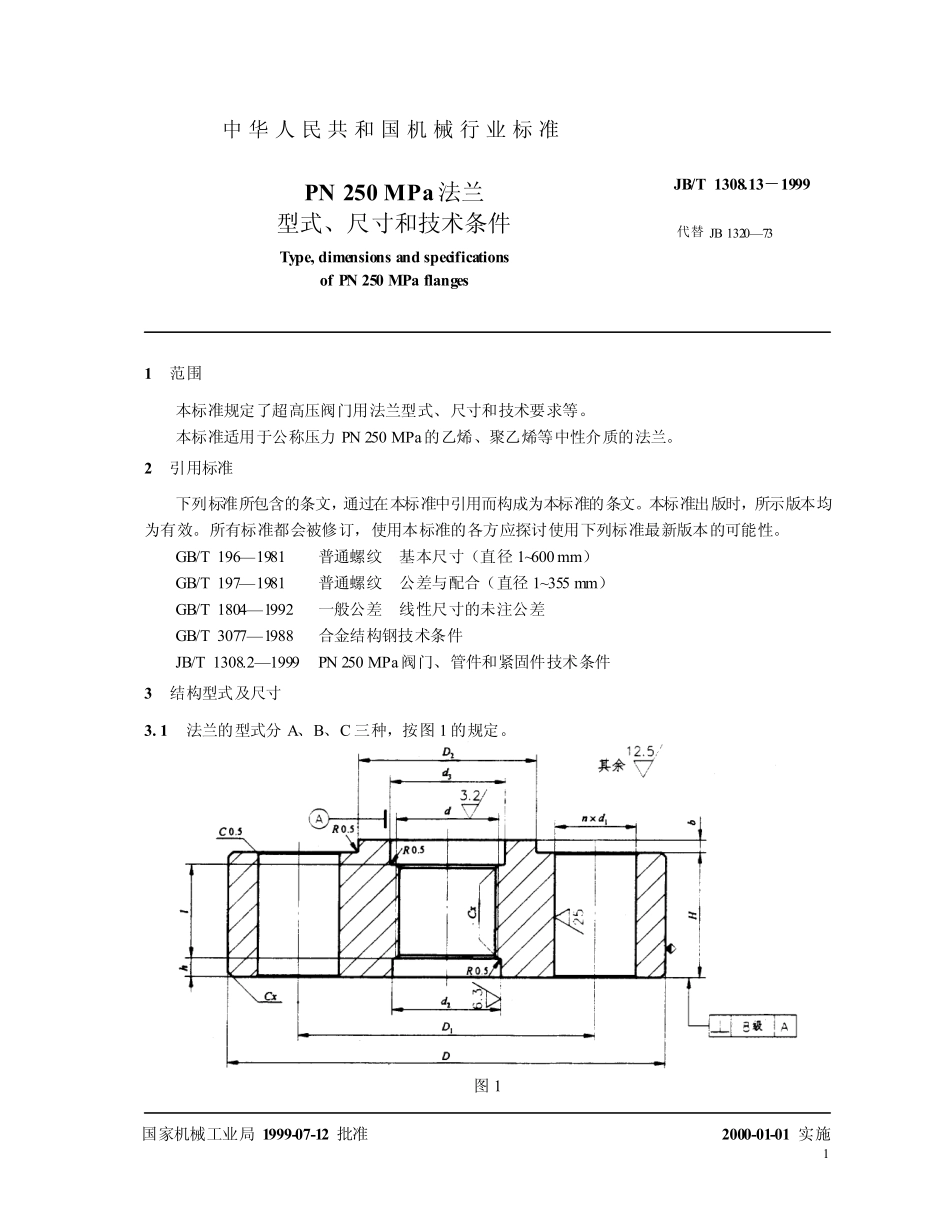

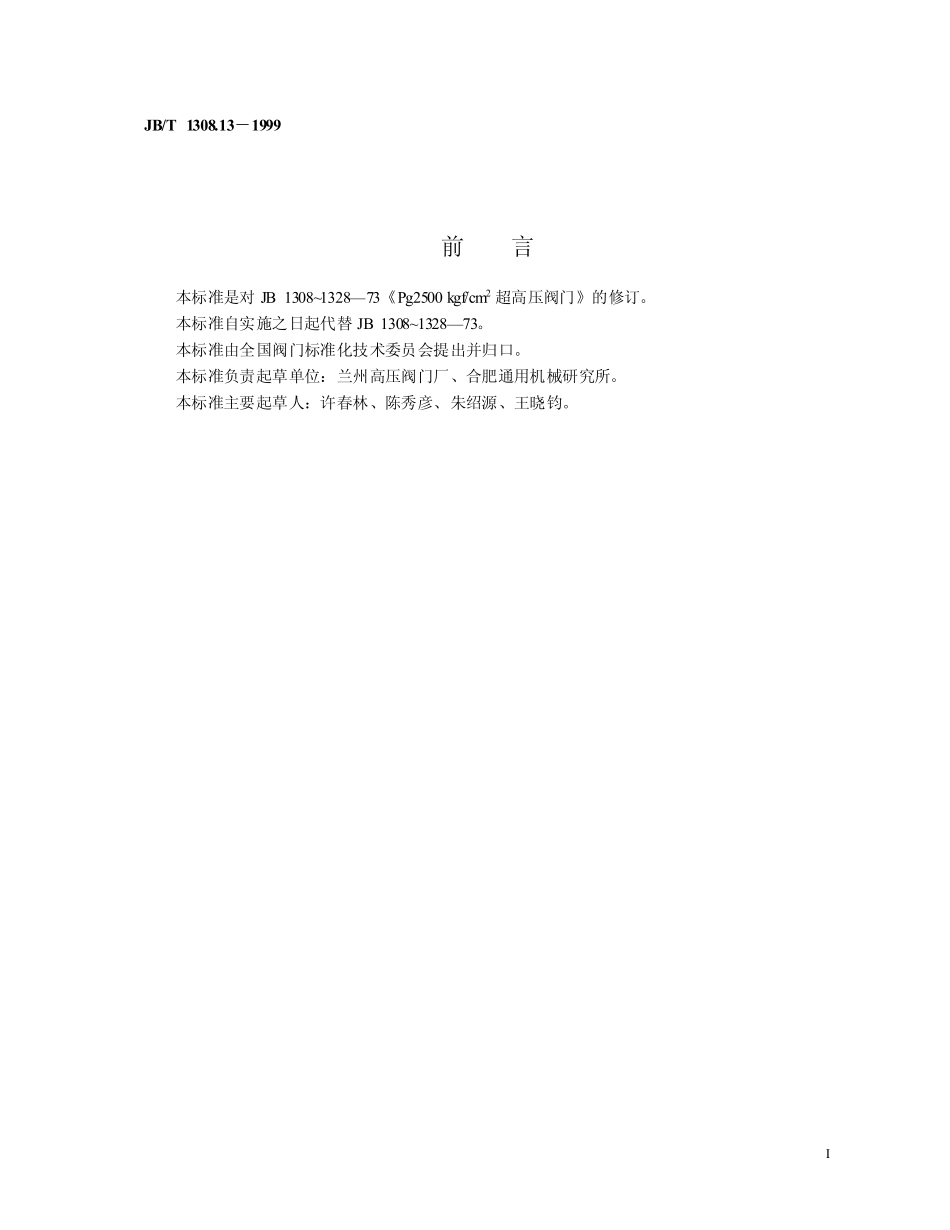

ICS23.060J16JB/T1308.13－1999PN250MPa法兰型式、尺寸和技术条件Type,dimensionsandspecificationsofPN250MPaflanges1999-07-12发布2000-01-01实施国家机械工业局发布I前言本标准是对JB1308~1328—73《Pg2500kgf/cm2超高压阀门》的修订。本标准自实施之日起代替JB1308~1328—73。本标准由全国阀门标准化技术委员会提出并归口。本标准负责起草单位：兰州高压阀门厂、合肥通用机械研究所。本标准主要起草人：许春林、陈秀彦、朱绍源、王晓钧。JB/T1308.13－199911范围本标准规定了超高压阀门用法兰型式、尺寸和技术要求等。本标准适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的法兰。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T196—1981普通螺纹基本尺寸（直径1~600mm）GB/T197—1981普通螺纹公差与配合（直径1~355mm）GB/T1804—1992一般公差线性尺寸的未注公差GB/T3077—1988合金结构钢技术条件JB/T1308.2—1999PN250MPa阀门、管件和紧固件技术条件3结构型式及尺寸3.1法兰的型式分A、B、C三种，按图1的规定。图1国家机械工业局1999-07-12批准中华人民共和国机械行业标准PN250MPa法兰型式、尺寸和技术条件Type,dimensionsandspecificationsofPN250MPaflangesJB/T1308.13－1999代替JB1320—732000-01-01实施JB/T1308.13－199923.2法兰的尺寸按表1的规定。表1mm螺纹代号D2d2重量型式公称通径DNd–6gDD1nd1l1尺寸公差b尺寸公差hld3xkg15M33×2左1409526405735630373.9520M48×2左1651154457250+0.0535521.56.05A25M60×3左185135650926440668.0115M60×316511545726235625.6120M72×31851354509274+0.068747.89B25M90×320515565511092+0.071040929.7115M48×2左16511545726235505.9120M60×3左1851354509274+0.068628.33C25M72×3左20515562955110±0.5492+0.07104074210.584技术要求4.1A、B、C型法兰材料40MnVB或35CrMoA，技术要求按GB/T3077的规定。4.2热处理后的机械性能按表2的规定。表2抗拉强度σb屈服点σs伸长率δ5收缩率ψ冲击值Ak硬度材料牌号MPaMPa%%JHB40MnVB≥833≥637≥15≥45≥78.4241~30235CrMoA≥735≥490≥18≥50≥58.8217~2694.3螺纹基本尺寸按GB/T196的规定，公差按GB/T197规定的6H级精度。4.4螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。4.5未注明...
