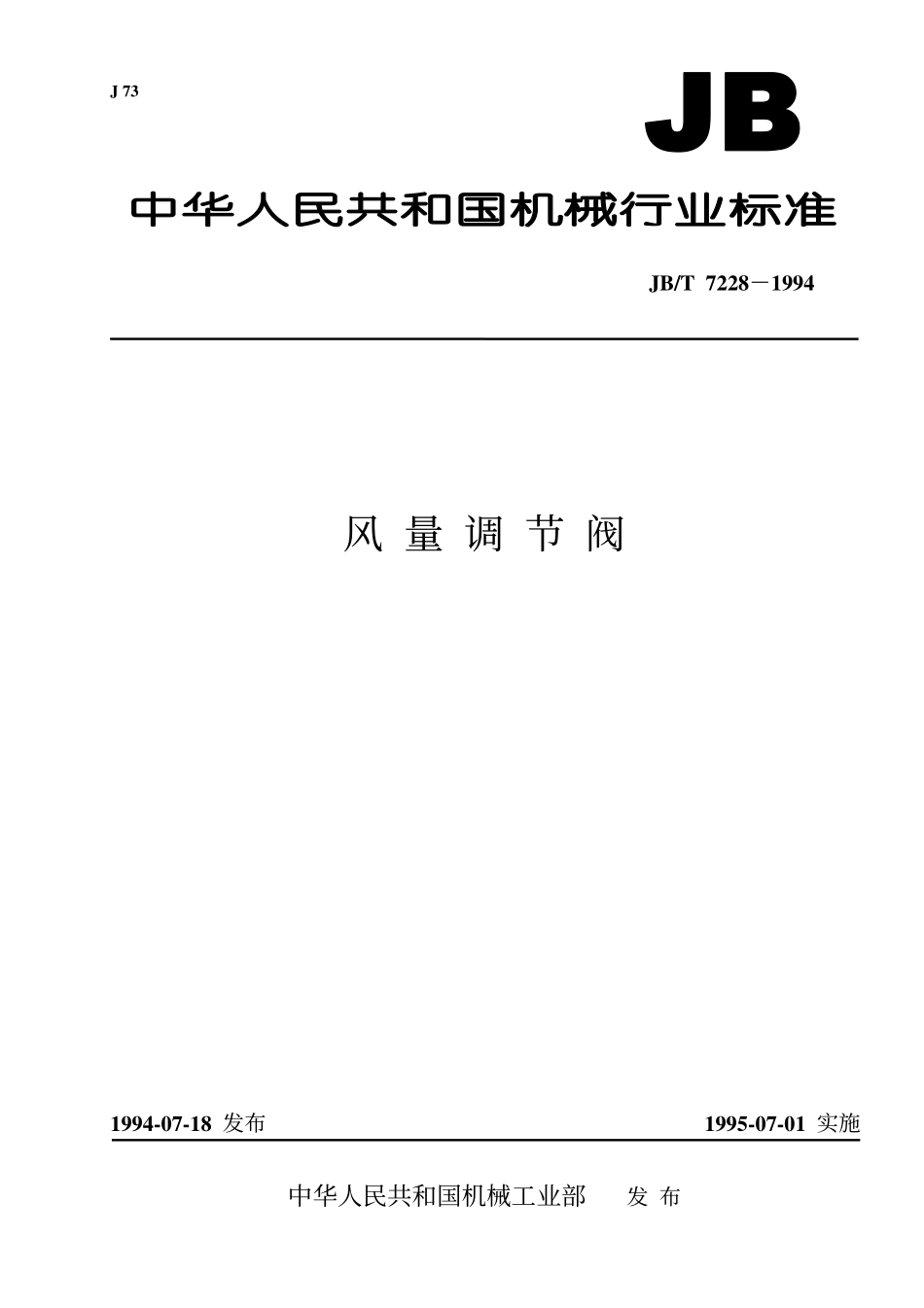

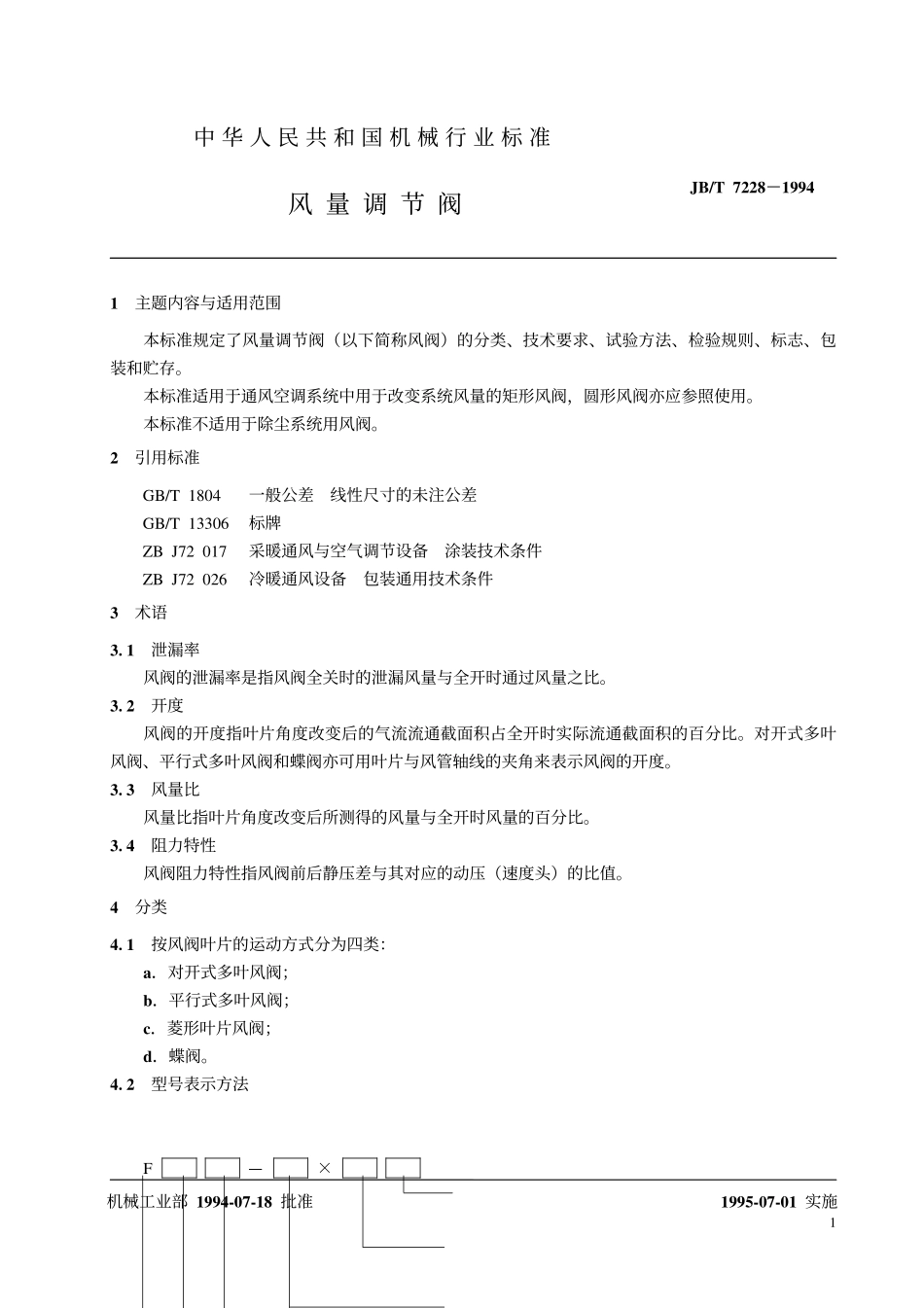

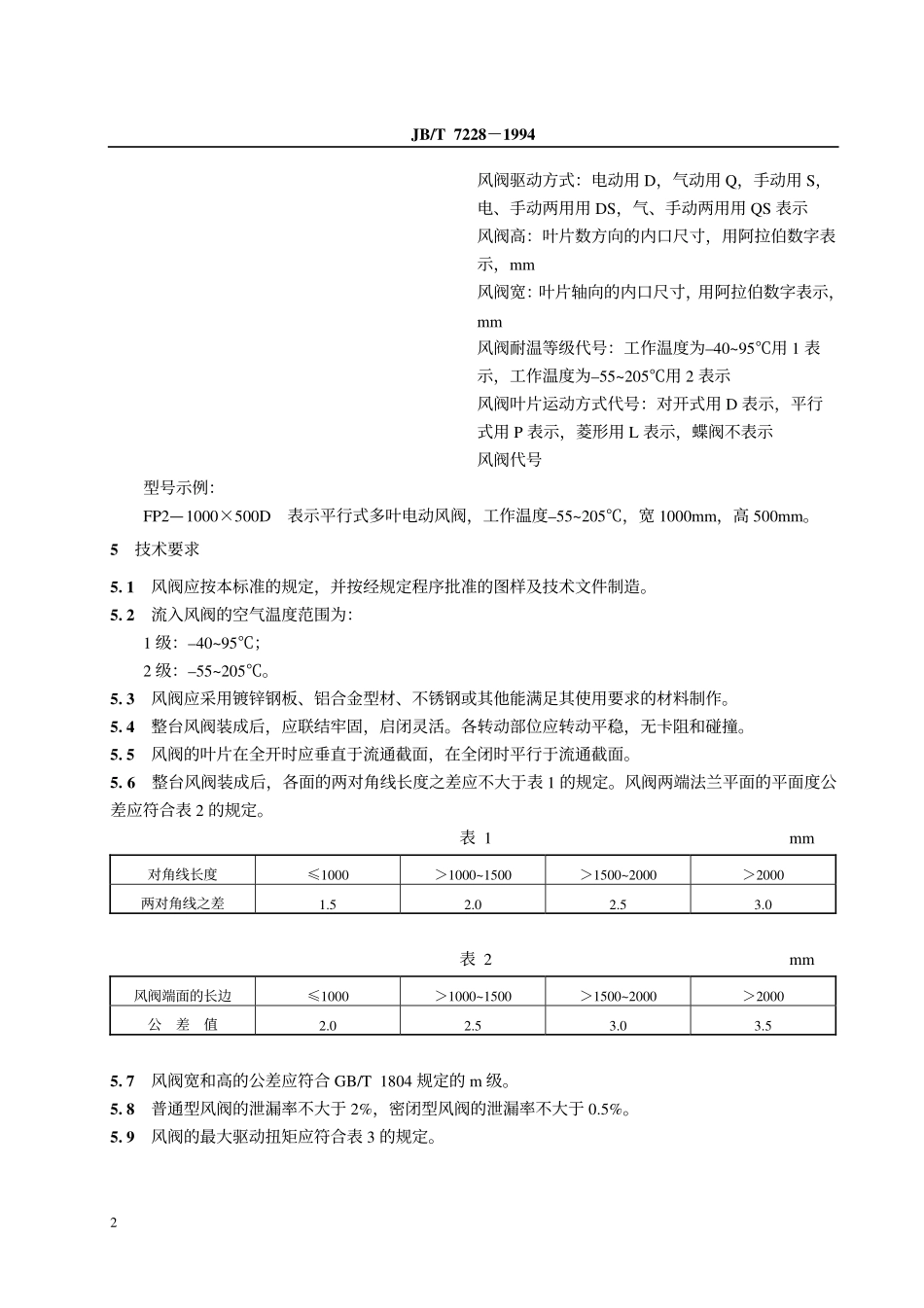

J73JB/T7228－1994风量调节阀1994-07-18发布1995-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了风量调节阀（以下简称风阀）的分类、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于通风空调系统中用于改变系统风量的矩形风阀，圆形风阀亦应参照使用。本标准不适用于除尘系统用风阀。2引用标准GB/T1804一般公差线性尺寸的未注公差GB/T13306标牌ZBJ72017采暖通风与空气调节设备涂装技术条件ZBJ72026冷暖通风设备包装通用技术条件3术语3.1泄漏率风阀的泄漏率是指风阀全关时的泄漏风量与全开时通过风量之比。3.2开度风阀的开度指叶片角度改变后的气流流通截面积占全开时实际流通截面积的百分比。对开式多叶风阀、平行式多叶风阀和蝶阀亦可用叶片与风管轴线的夹角来表示风阀的开度。3.3风量比风量比指叶片角度改变后所测得的风量与全开时风量的百分比。3.4阻力特性风阀阻力特性指风阀前后静压差与其对应的动压（速度头）的比值。4分类4.1按风阀叶片的运动方式分为四类：a．对开式多叶风阀；b．平行式多叶风阀；c．菱形叶片风阀；d．蝶阀。4.2型号表示方法F—×机械工业部1994-07-18批准中华人民共和国机械行业标准风量调节阀JB/T7228－19941995-07-01实施JB/T7228－19942风阀驱动方式：电动用D，气动用Q，手动用S，电、手动两用用DS，气、手动两用用QS表示风阀高：叶片数方向的内口尺寸，用阿拉伯数字表示，mm风阀宽：叶片轴向的内口尺寸，用阿拉伯数字表示，mm风阀耐温等级代号：工作温度为–40~95℃用1表示，工作温度为–55~205℃用2表示风阀叶片运动方式代号：对开式用D表示，平行式用P表示，菱形用L表示，蝶阀不表示风阀代号型号示例：FP2—1000×500D表示平行式多叶电动风阀，工作温度–55~205℃，宽1000mm，高500mm。5技术要求5.1风阀应按本标准的规定，并按经规定程序批准的图样及技术文件制造。5.2流入风阀的空气温度范围为：1级：–40~95℃；2级：–55~205℃。5.3风阀应采用镀锌钢板、铝合金型材、不锈钢或其他能满足其使用要求的材料制作。5.4整台风阀装成后，应联结牢固，启闭灵活。各转动部位应转动平稳，无卡阻和碰撞。5.5风阀的叶片在全开时应垂直于流通截面，在全闭时平行于流通截面。5.6整台风阀装成后，各面的两对角线长度之差应不大于表1的规定。风阀两端法兰平面的平面度公差应符合表2的规定。表1mm对角线长度≤1000＞1000~1500＞1500~2000＞2000两对角线之差1.52.02.53.0表2mm风阀端面的...
