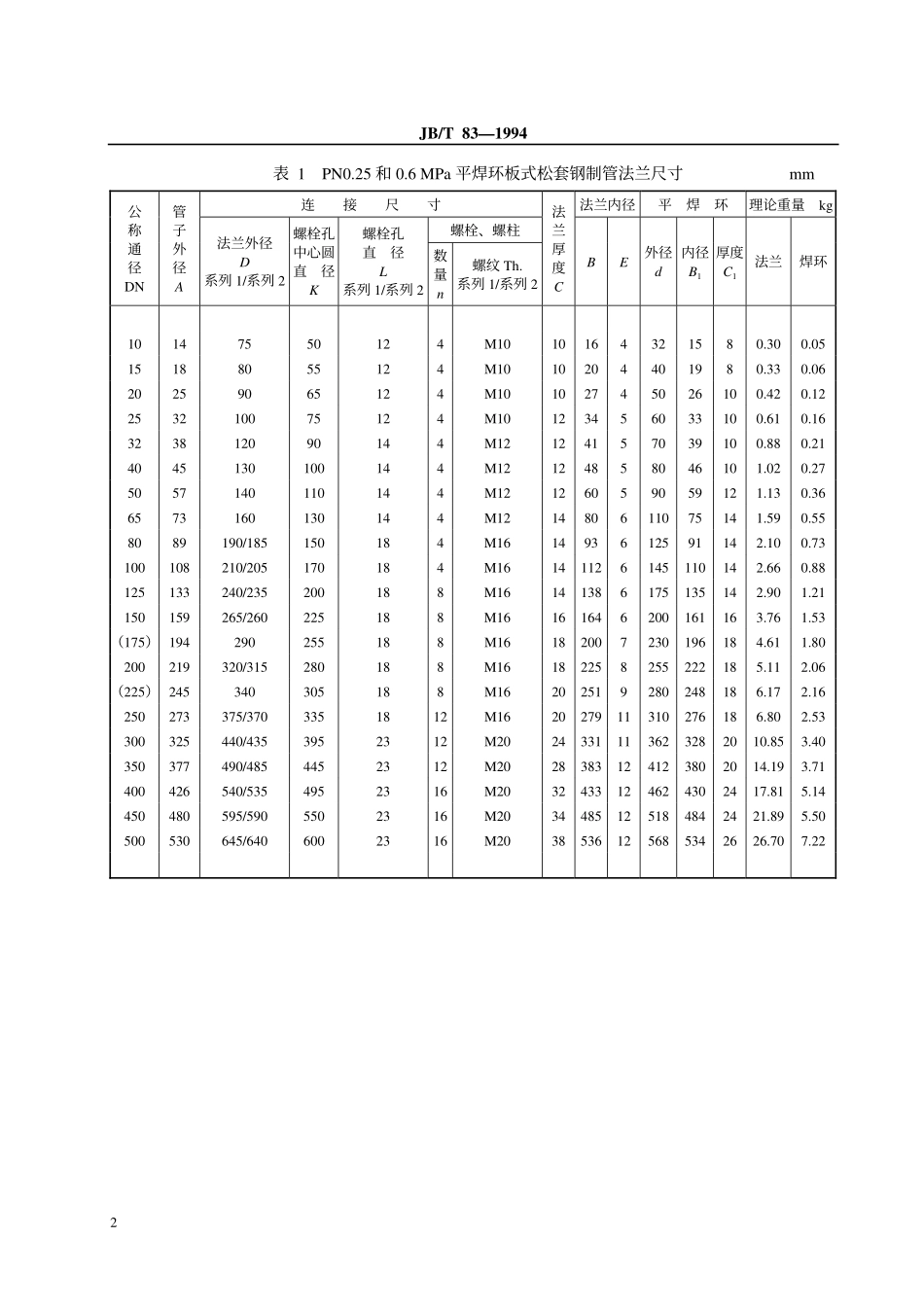

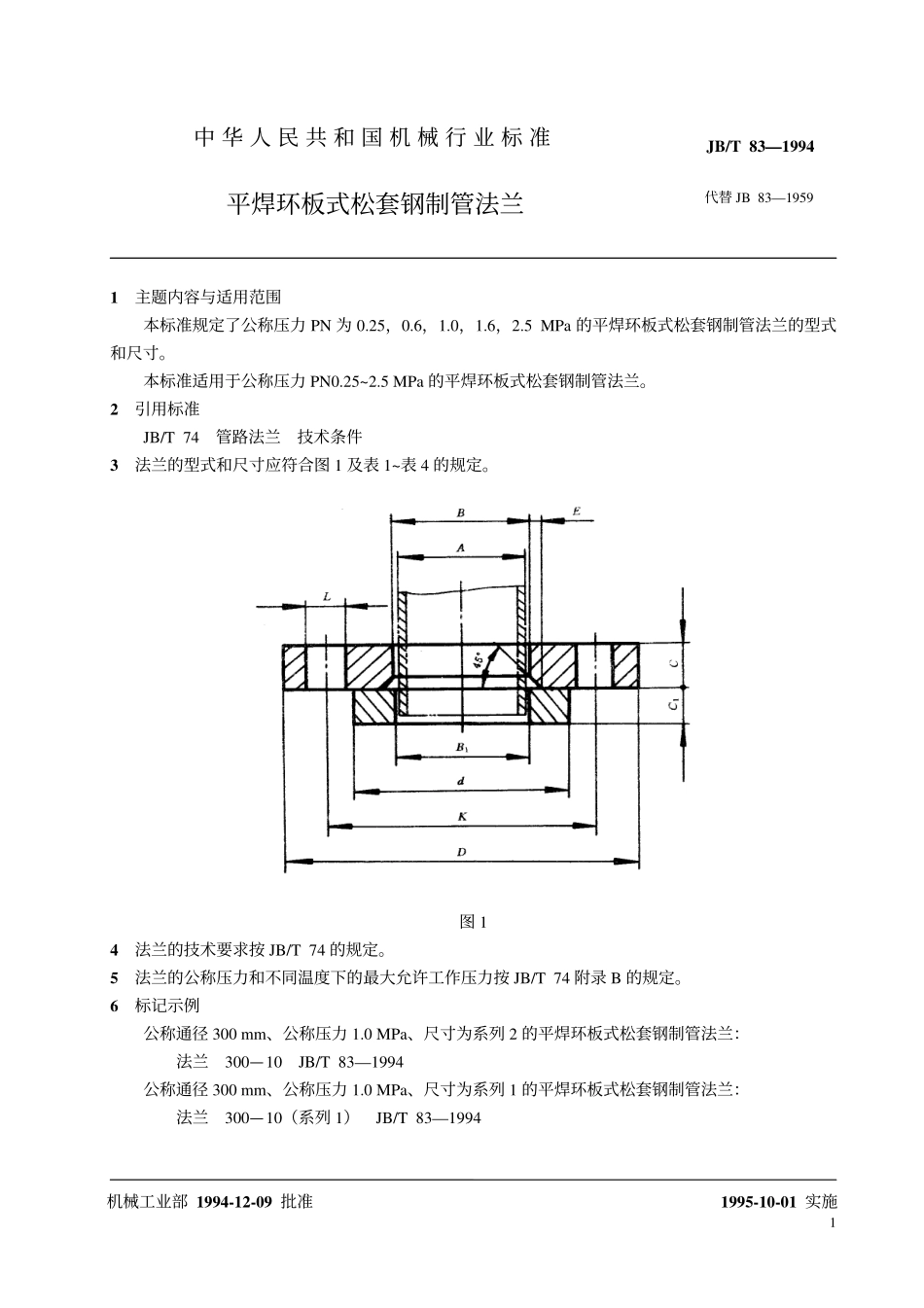

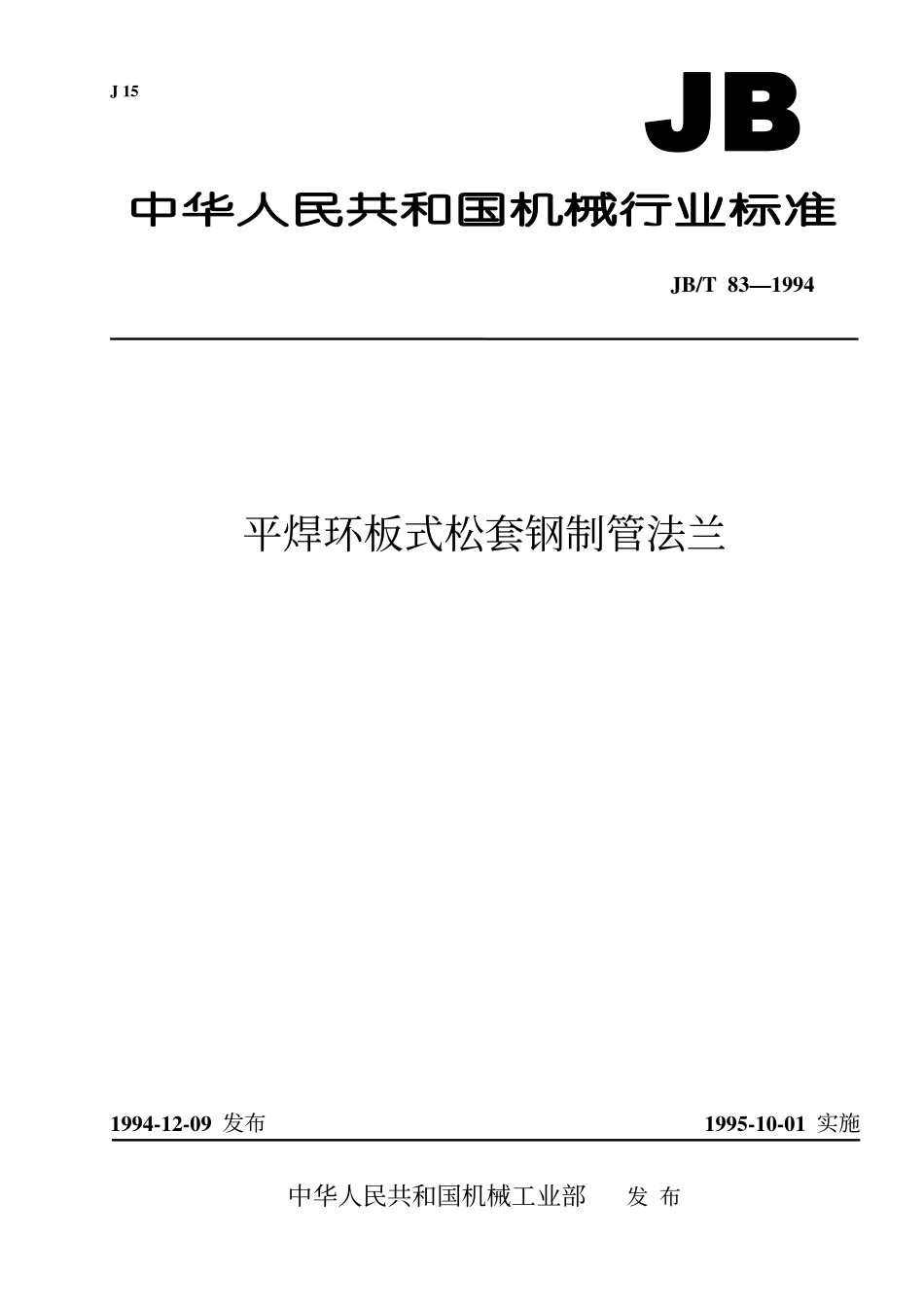

J15JB/T83—1994平焊环板式松套钢制管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为0.25，0.6，1.0，1.6，2.5MPa的平焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力PN0.25~2.5MPa的平焊环板式松套钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1~表4的规定。图14法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力1.0MPa、尺寸为系列2的平焊环板式松套钢制管法兰：法兰300—10JB/T83—1994公称通径300mm、公称压力1.0MPa、尺寸为系列1的平焊环板式松套钢制管法兰：法兰300—10（系列1）JB/T83—1994机械工业部1994-12-09批准中华人民共和国机械行业标准平焊环板式松套钢制管法兰JB/T83—1994代替JB83—19591995-10-01实施JB/T83—19942表1PN0.25和0.6MPa平焊环板式松套钢制管法兰尺寸mm连接尺寸法兰内径平焊环理论重量kg螺栓、螺柱公称通径DN管子外径A法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2法兰厚度CBE外径d内径B1厚度C1法兰焊环10147550124M1010164321580.300.0515188055124M1010204401980.330.0620259065124M10102745026100.420.12253210075124M10123456033100.610.16323812090144M12124157039100.880.214045130100144M12124858046101.020.275057140110144M12126059059121.130.366573160130144M121480611075141.590.558089190/185150184M161493612591142.100.73100108210/205170184M16141126145110142.660.88125133240/235200188M16141386175135142.901.21150159265/260225188M16161646200161163.761.53（175）194290255188M16182007230196184.611.80200219320/315280188M16182258255222185.112.06（225）245340305188M16202519280248186.172.16250273375/3703351812M162027911310276186.802.53300325440/4353952312M2024331113623282010.853.40350377490/4854452312M2028383124123802014.193.71400426540/5354952316M2032433124624302417.815.14450480595/5905502316M2034485125184842421.895.50500530645/6406002316M2038536125685342626.707.22JB/T83—19943表2PN1.0MPa平焊环板式松套钢制管法兰尺寸mm连接尺寸法兰内径平焊环理论重量kg螺栓、螺柱公称通径DN管子外径A法兰外径D系列1/系列2螺栓孔中...
