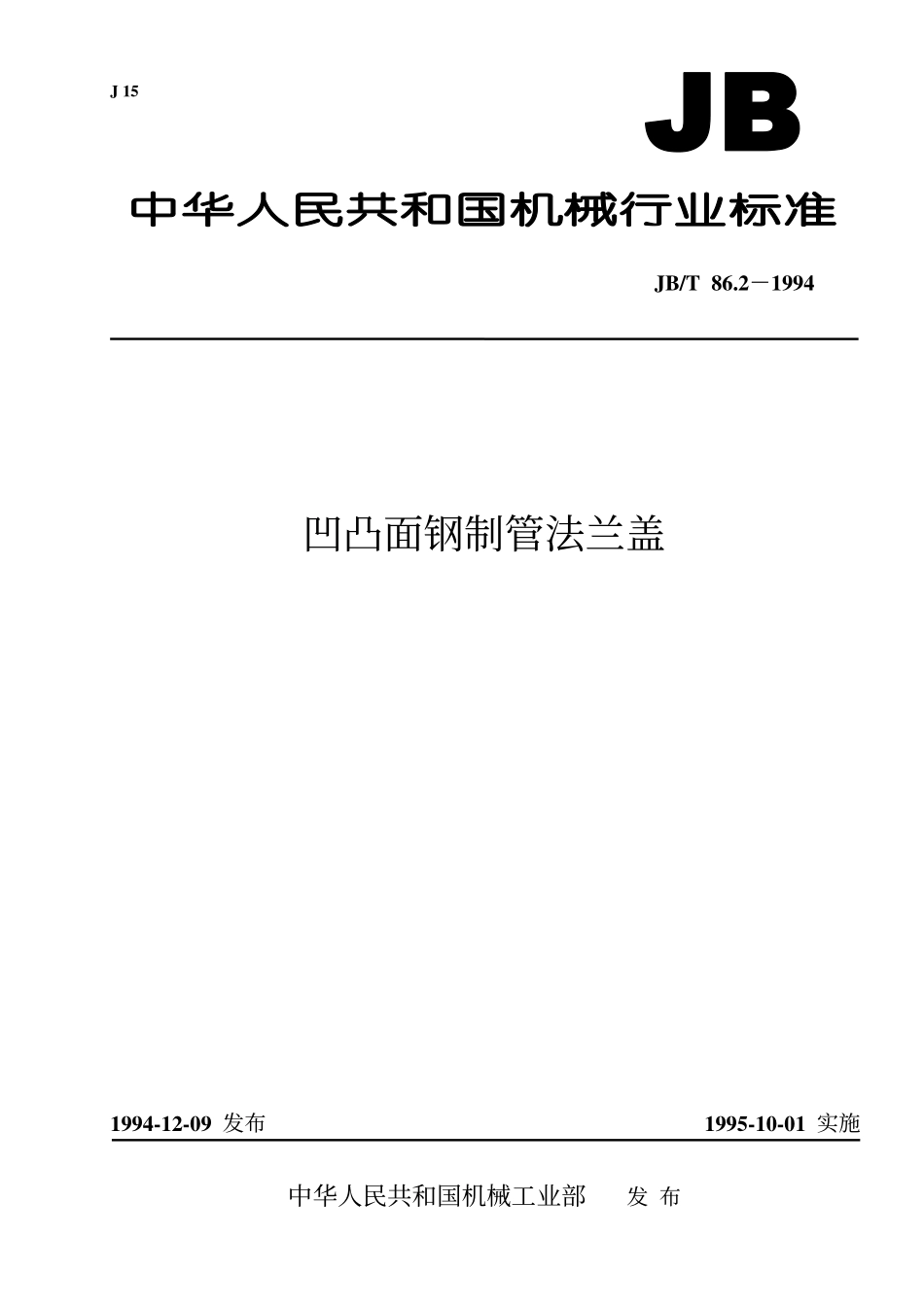

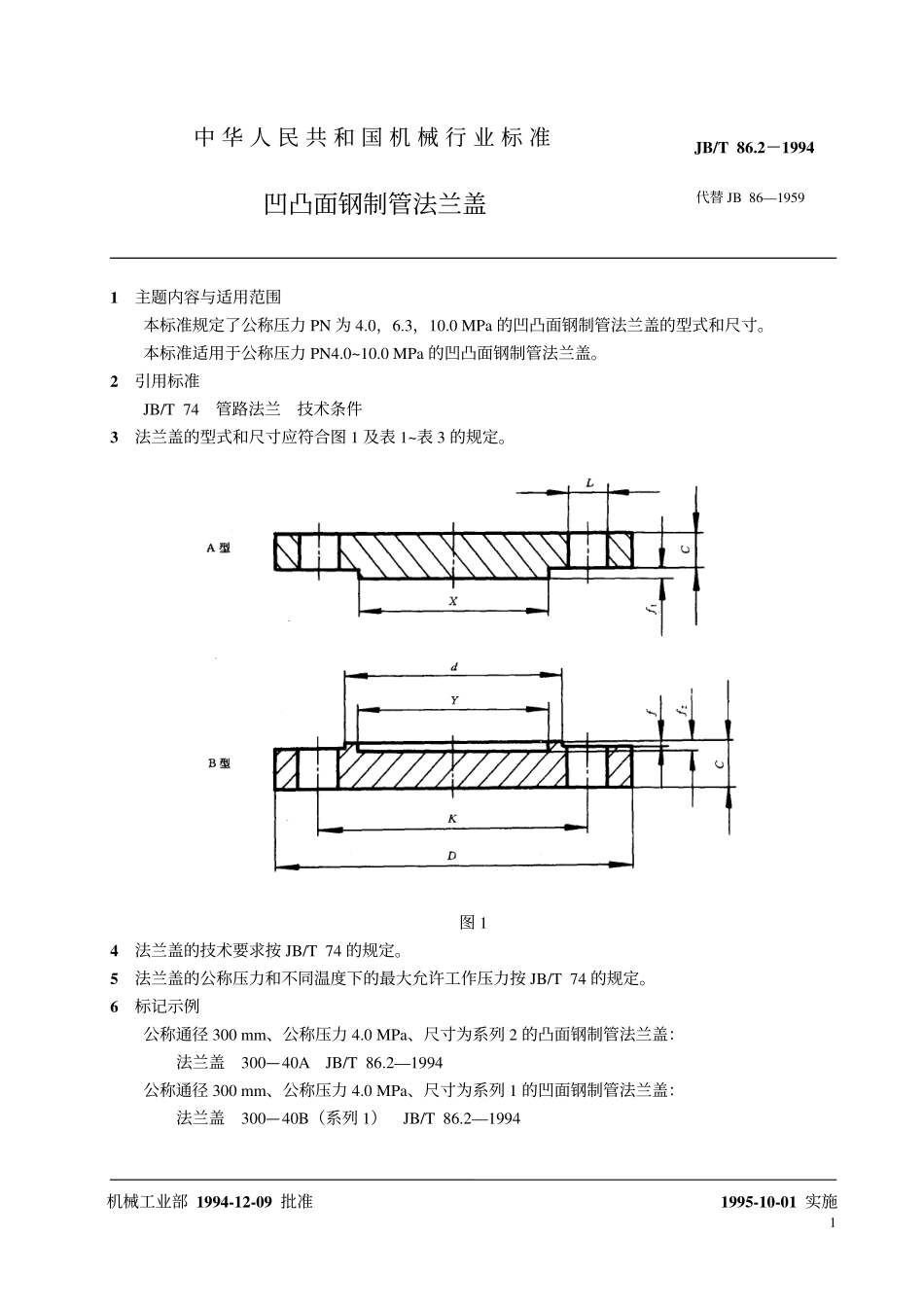

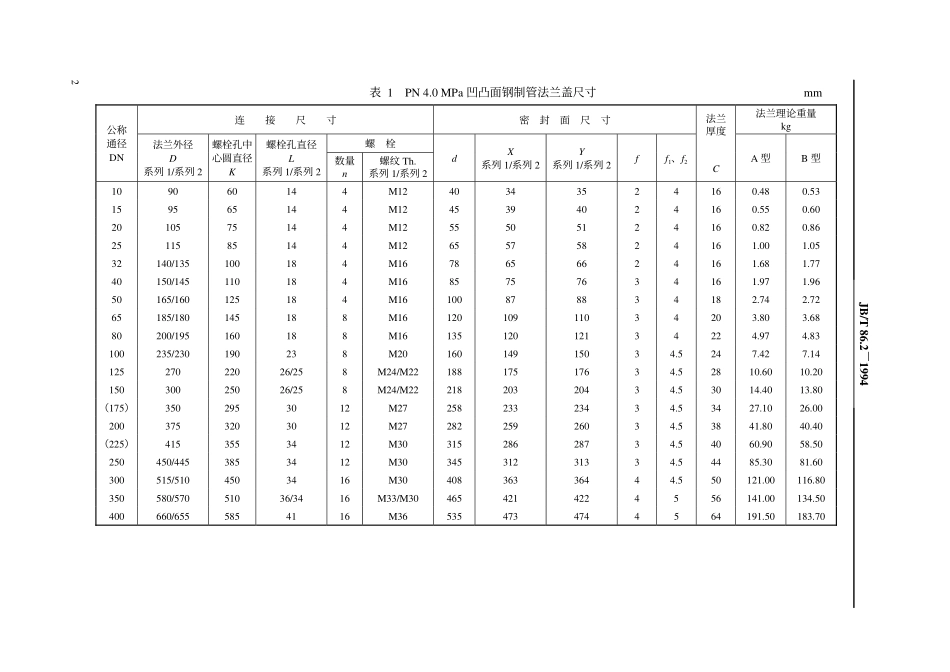

J15JB/T86.2－1994凹凸面钢制管法兰盖1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为4.0，6.3，10.0MPa的凹凸面钢制管法兰盖的型式和尺寸。本标准适用于公称压力PN4.0~10.0MPa的凹凸面钢制管法兰盖。2引用标准JB/T74管路法兰技术条件3法兰盖的型式和尺寸应符合图1及表1~表3的规定。图14法兰盖的技术要求按JB/T74的规定。5法兰盖的公称压力和不同温度下的最大允许工作压力按JB/T74的规定。6标记示例公称通径300mm、公称压力4.0MPa、尺寸为系列2的凸面钢制管法兰盖：法兰盖300—40AJB/T86.2—1994公称通径300mm、公称压力4.0MPa、尺寸为系列1的凹面钢制管法兰盖：法兰盖300—40B（系列1）JB/T86.2—1994机械工业部1994-12-09批准中华人民共和国机械行业标准凹凸面钢制管法兰盖JB/T86.2－1994代替JB86—19591995-10-01实施JB/T86.2－19942JB/T86.2－19942表1PN4.0MPa凹凸面钢制管法兰盖尺寸mm连接尺寸密封面尺寸法兰理论重量kg螺栓公称通径DN法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2dX系列1/系列2Y系列1/系列2ff1、f2法兰厚度CA型B型109060144M1240343524160.480.53159565144M1245394024160.550.602010575144M1255505124160.820.862511585144M1265575824161.001.0532140/135100184M1678656624161.681.7740150/145110184M1685757634161.971.9650165/160125184M16100878834182.742.7265185/180145188M1612010911034203.803.6880200/195160188M1613512012134224.974.83100235/230190238M2016014915034.5247.427.1412527022026/258M24/M2218817517634.52810.6010.2015030025026/258M24/M2221820320434.53014.4013.80（175）3502953012M2725823323434.53427.1026.002003753203012M2728225926034.53841.8040.40（225）4153553412M3031528628734.54060.9058.50250450/4453853412M3034531231334.54485.3081.60300515/5104503416M3040836336444.550121.00116.80350580/57051036/3416M33/M304654214224556141.00134.50400660/6555854116M365354734744564191.50183.70JB/T86.2－19943表2PN6.3MPa凹凸面钢制管法兰盖尺寸mm连接尺寸密封面尺寸法兰理论重量kg螺栓公称通径DN法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2dX系列1/系列2Y系列1/系列2ff1、f2法兰厚度CA型B型1010070144M1250343524181.000.901510575144M1...
