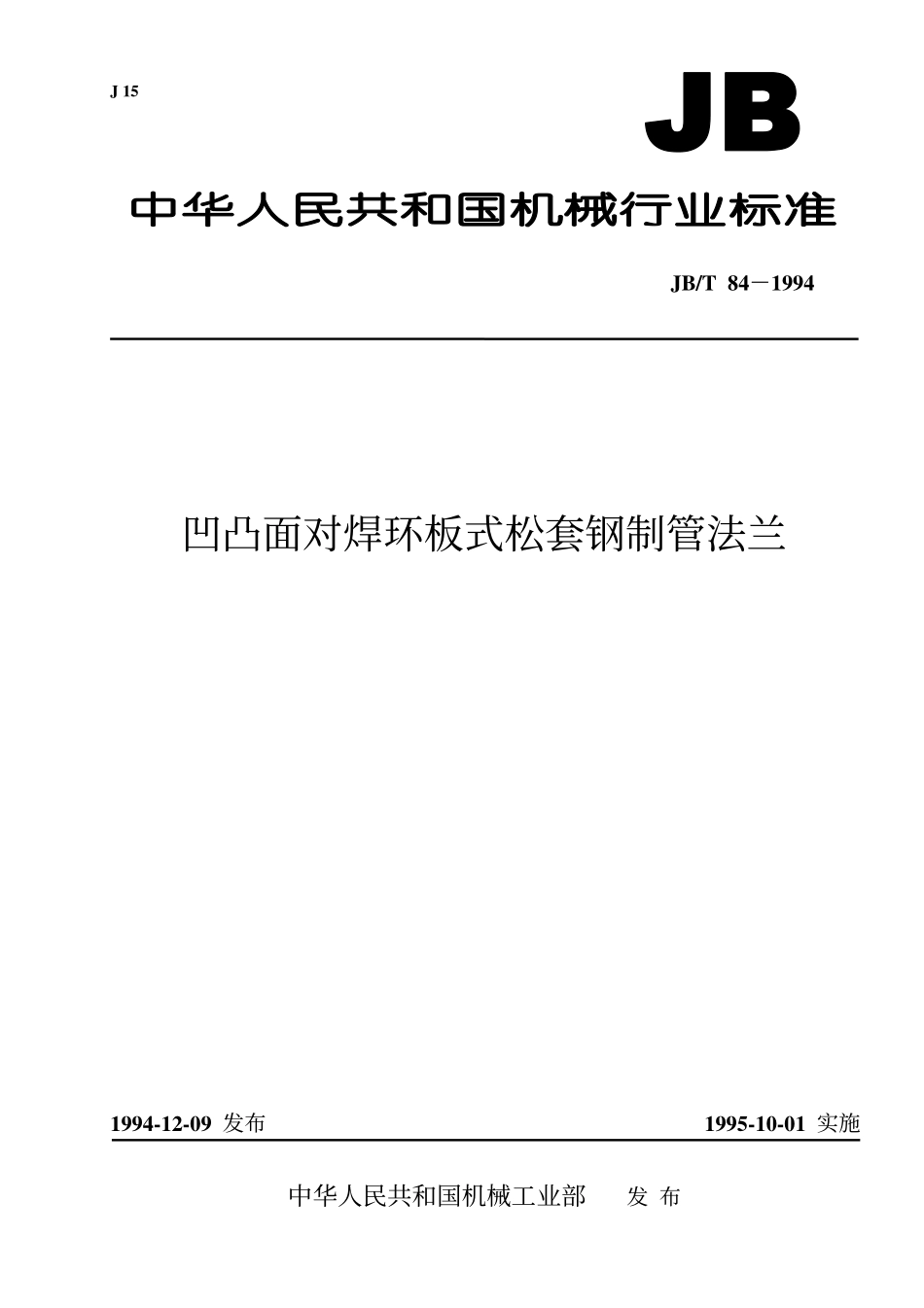

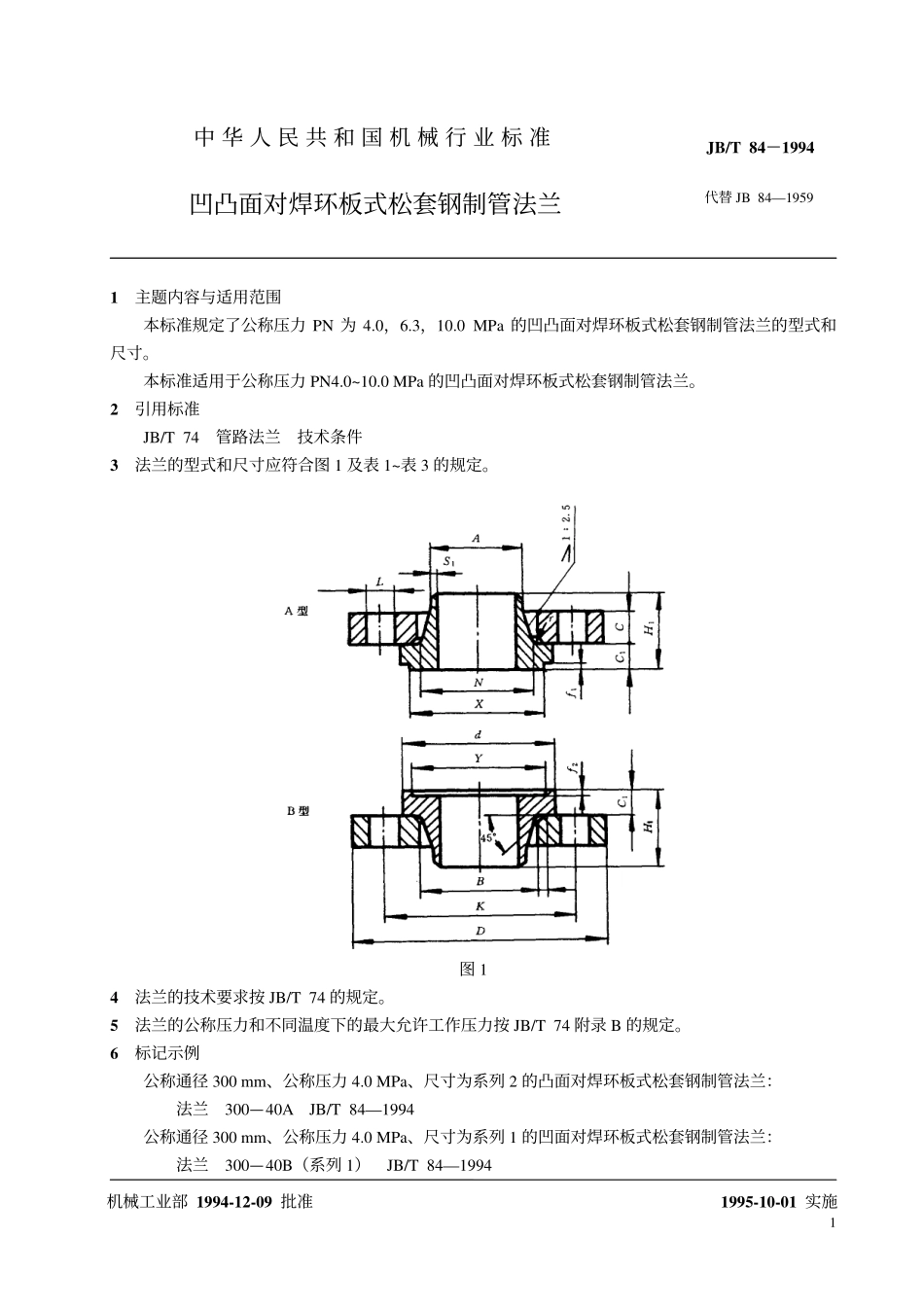

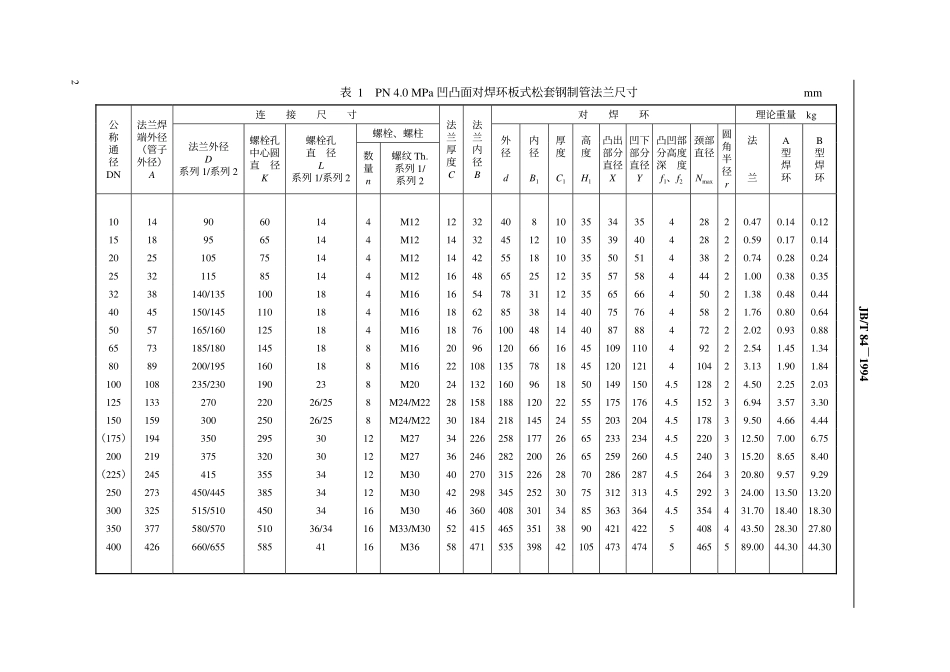

J15JB/T84－1994凹凸面对焊环板式松套钢制管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为4.0，6.3，10.0MPa的凹凸面对焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力PN4.0~10.0MPa的凹凸面对焊环板式松套钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1~表3的规定。图14法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力4.0MPa、尺寸为系列2的凸面对焊环板式松套钢制管法兰：法兰300—40AJB/T84—1994公称通径300mm、公称压力4.0MPa、尺寸为系列1的凹面对焊环板式松套钢制管法兰：法兰300—40B（系列1）JB/T84—1994机械工业部1994-12-09批准中华人民共和国机械行业标准凹凸面对焊环板式松套钢制管法兰JB/T84－1994代替JB84—19591995-10-01实施JB/T84－19942表1PN4.0MPa凹凸面对焊环板式松套钢制管法兰尺寸mm连接尺寸对焊环理论重量kg螺栓、螺柱公称通径DN法兰焊端外径（管子外径）A法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2法兰厚度C法兰内径B外径d内径B1厚度C1高度H1凸出部分直径X凹下部分直径Y凸凹部分高度深度f1、f2颈部直径Nmax圆角半径r法兰A型焊环B型焊环10149060144M1212324081035343542820.470.140.1215189565144M12143245121035394042820.590.170.14202510575144M12144255181035505143820.740.280.24253211585144M12164865251235575844421.000.380.353238140/135100184M16165478311235656645021.380.480.444045150/145110184M16186285381440757645821.760.800.645057165/160125184M161876100481440878847222.020.930.886573185/180145188M16209612066164510911049222.541.451.348089200/195160188M1622108135781845120121410423.131.901.84100108235/230190238M20241321609618501491504.512824.502.252.0312513327022026/258M24/M222815818812022551751764.515236.943.573.3015015930025026/258M24/M223018421814524552032044.517839.504.664.44（175）1943502953012M273422625817726652332344.5220312.507.006.752002193753203012M273624628220026652592604.5240315.208.658.40（225）2454153553412M304027031522628702862874.5264320.809.579.29250273450/4453853412M304229834525230753123...
