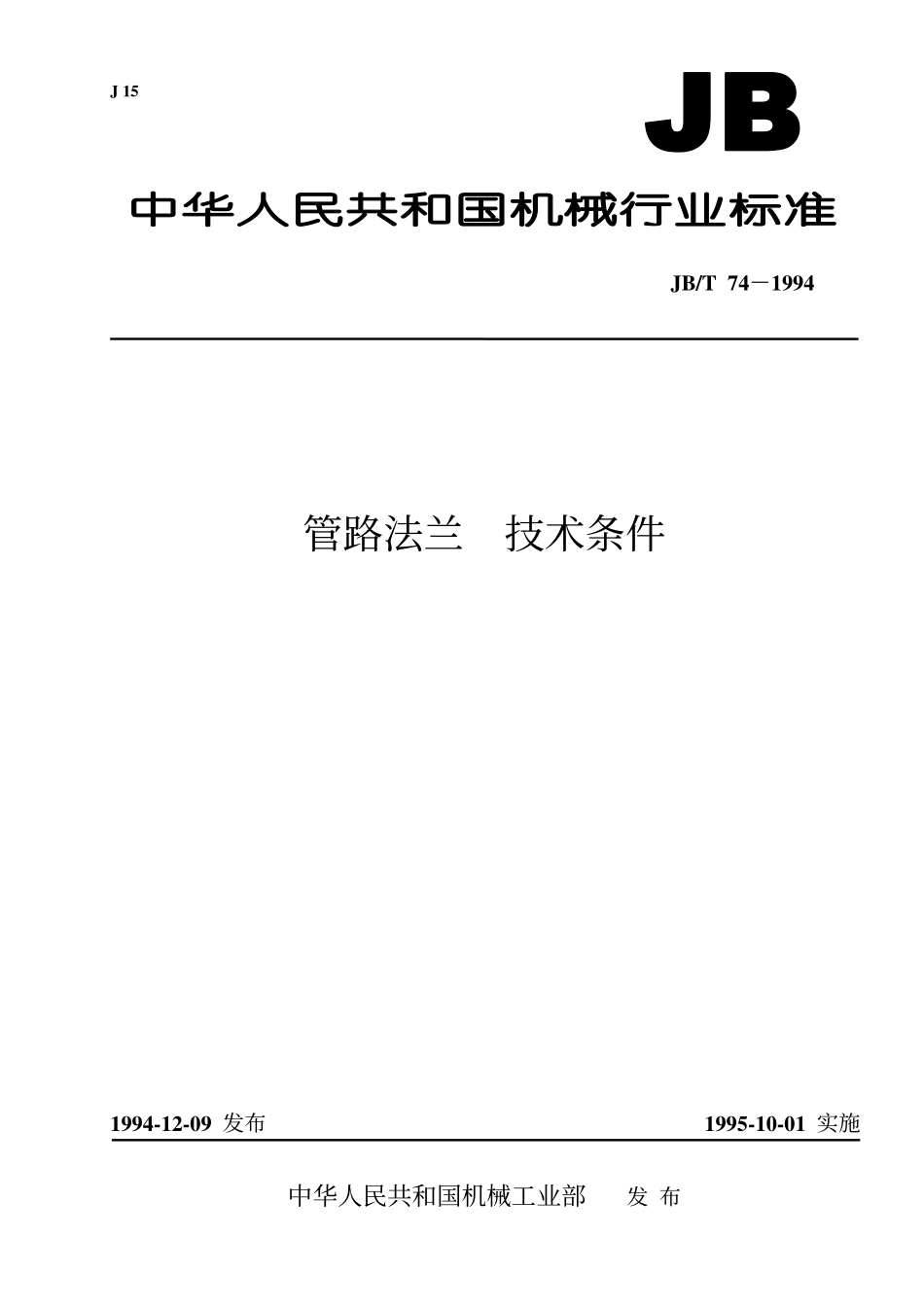

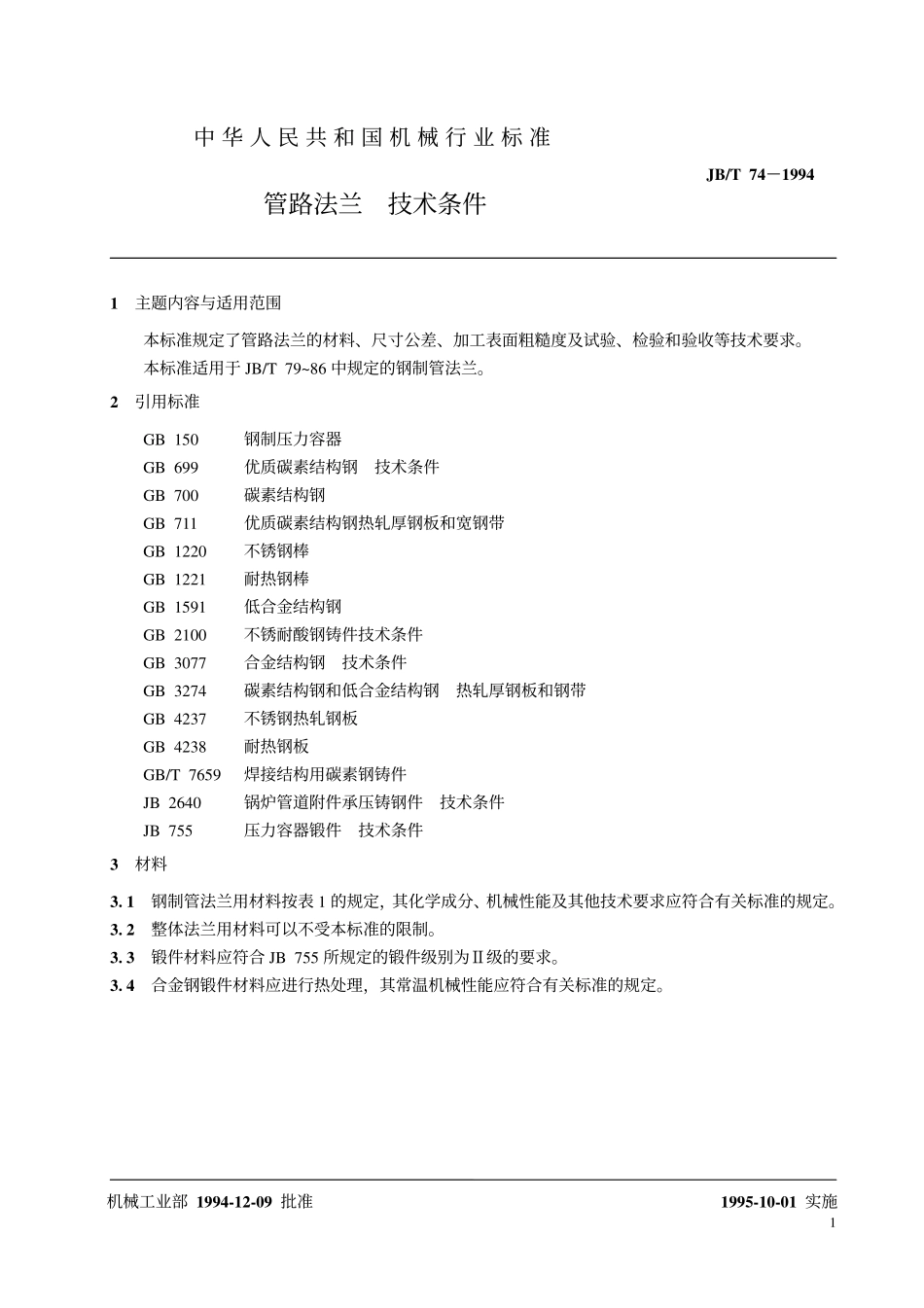

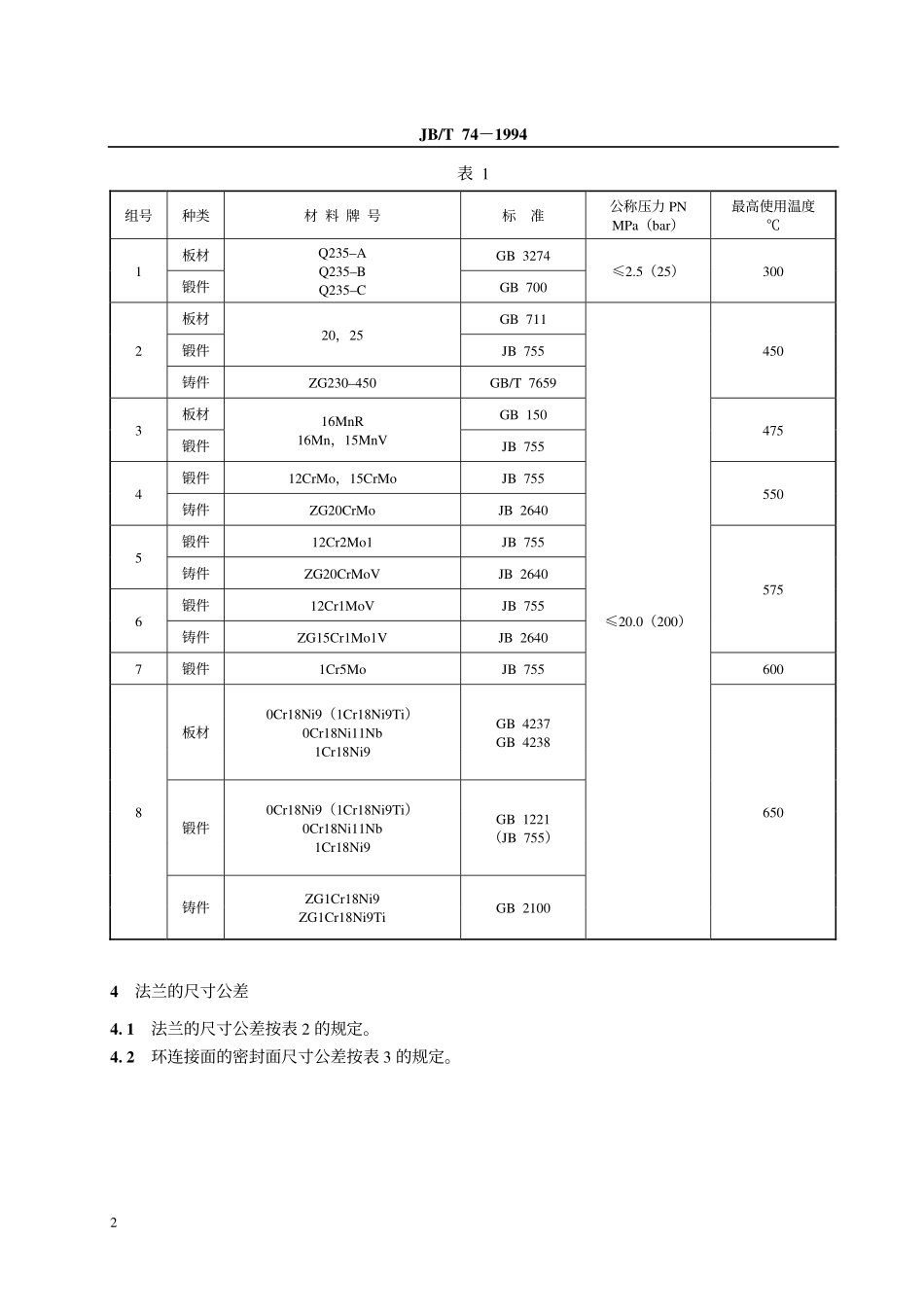

J15JB/T74－1994管路法兰技术条件1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了管路法兰的材料、尺寸公差、加工表面粗糙度及试验、检验和验收等技术要求。本标准适用于JB/T79~86中规定的钢制管法兰。2引用标准GB150钢制压力容器GB699优质碳素结构钢技术条件GB700碳素结构钢GB711优质碳素结构钢热轧厚钢板和宽钢带GB1220不锈钢棒GB1221耐热钢棒GB1591低合金结构钢GB2100不锈耐酸钢铸件技术条件GB3077合金结构钢技术条件GB3274碳素结构钢和低合金结构钢热轧厚钢板和钢带GB4237不锈钢热轧钢板GB4238耐热钢板GB/T7659焊接结构用碳素钢铸件JB2640锅炉管道附件承压铸钢件技术条件JB755压力容器锻件技术条件3材料3.1钢制管法兰用材料按表1的规定，其化学成分、机械性能及其他技术要求应符合有关标准的规定。3.2整体法兰用材料可以不受本标准的限制。3.3锻件材料应符合JB755所规定的锻件级别为Ⅱ级的要求。3.4合金钢锻件材料应进行热处理，其常温机械性能应符合有关标准的规定。机械工业部1994-12-09批准中华人民共和国机械行业标准管路法兰技术条件JB/T74－19941995-10-01实施JB/T74－19942表1组号种类材料牌号标准公称压力PNMPa（bar）最高使用温度℃板材GB32741锻件Q235–AQ235–BQ235–CGB700≤2.5（25）300板材GB711锻件20，25JB7552铸件ZG230–450GB/T7659450板材GB1503锻件16MnR16Mn，15MnVJB755475锻件12CrMo，15CrMoJB7554铸件ZG20CrMoJB2640550锻件12Cr2Mo1JB7555铸件ZG20CrMoVJB2640锻件12Cr1MoVJB7556铸件ZG15Cr1Mo1VJB26405757锻件1Cr5MoJB755600板材0Cr18Ni9（1Cr18Ni9Ti）0Cr18Ni11Nb1Cr18Ni9GB4237GB4238锻件0Cr18Ni9（1Cr18Ni9Ti）0Cr18Ni11Nb1Cr18Ni9GB1221（JB755）8铸件ZG1Cr18Ni9ZG1Cr18Ni9TiGB2100≤20.0（200）6504法兰的尺寸公差4.1法兰的尺寸公差按表2的规定。4.2环连接面的密封面尺寸公差按表3的规定。JB/T74－19943表2法兰的尺寸公差mm项目法兰型式尺寸范围极限偏差或公差+2C≤180+318＜C≤500+4法兰厚度C双面加工的所有型式（包括锪孔）C＞500对焊法兰≤DN250±1.5法兰高度H对焊松套法兰≥DN300±30≤DN50–20DN65~DN150–40DN200~DN300–60DN350~DN600–80法兰颈部大端直径N整体法兰对焊法兰对焊松套法兰≥DN700–10+2.5≤DN125–1.0+4.0焊端外径A对焊法兰对焊松套法兰翻边松套法兰DN150~DN800–1.0+0.5≤DN1000+1.0DN125~DN4000+1.5DN450~DN6000+3.0DN700~DN10000+4.0法兰内径...
