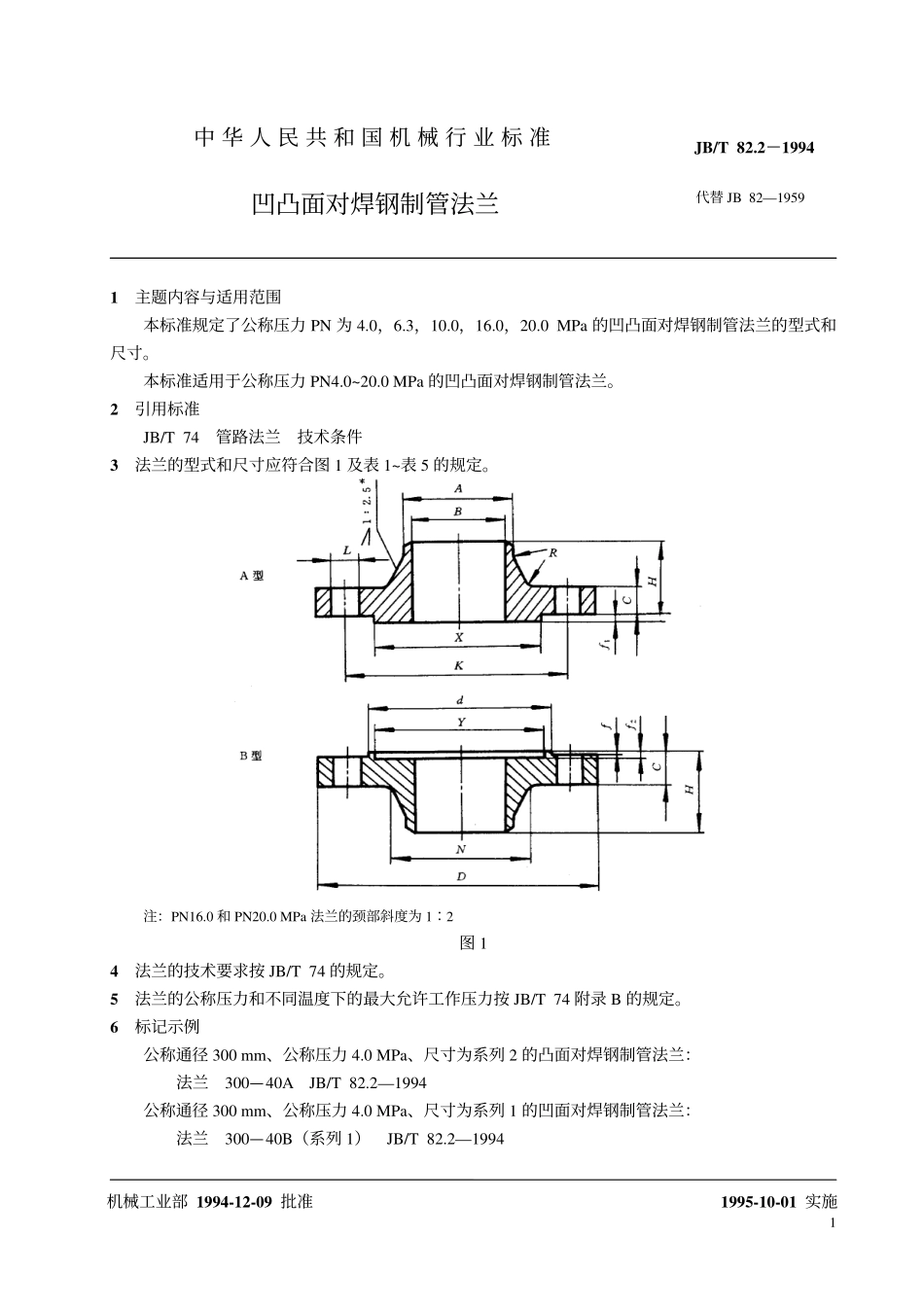

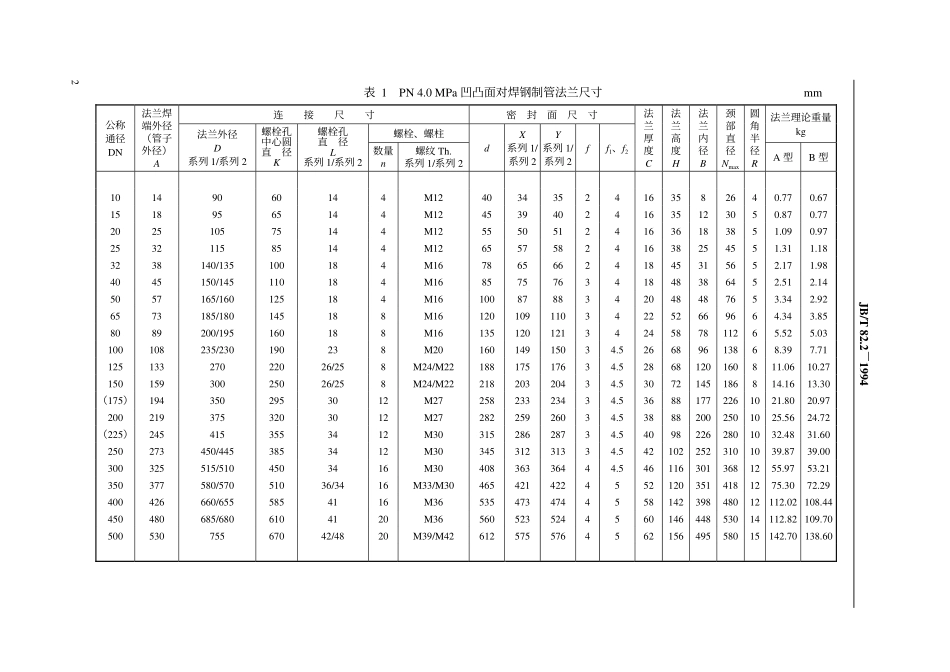

J15JB/T82.2－1994凹凸面对焊钢制管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为4.0，6.3，10.0，16.0，20.0MPa的凹凸面对焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN4.0~20.0MPa的凹凸面对焊钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1~表5的规定。注：PN16.0和PN20.0MPa法兰的颈部斜度为1∶2图14法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力4.0MPa、尺寸为系列2的凸面对焊钢制管法兰：法兰300—40AJB/T82.2—1994公称通径300mm、公称压力4.0MPa、尺寸为系列1的凹面对焊钢制管法兰：法兰300—40B（系列1）JB/T82.2—1994机械工业部1994-12-09批准中华人民共和国机械行业标准凹凸面对焊钢制管法兰JB/T82.2－1994代替JB82—19591995-10-01实施JB/T82.2－19942表1PN4.0MPa凹凸面对焊钢制管法兰尺寸mm连接尺寸密封面尺寸螺栓、螺柱法兰理论重量kg公称通径DN法兰焊端外径（管子外径）A法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2dX系列1/系列2Y系列1/系列2ff1、f2法兰厚度C法兰高度H法兰内径B颈部直径Nmax圆角半径RA型B型10149060144M1240343524163582640.770.6715189565144M12453940241635123050.870.77202510575144M12555051241636183851.090.97253211585144M12655758241638254551.311.183238140/135100184M16786566241845315652.171.984045150/145110184M16857576341848386452.512.145057165/160125184M161008788342048487653.342.926573185/180145188M16120109110342252669664.343.858089200/195160188M161351201213424587811265.525.03100108235/230190238M2016014915034.526689613868.397.7112513327022026/258M24/M2218817517634.52868120160811.0610.2715015930025026/258M24/M2221820320434.53072145186814.1613.30（175）1943502953012M2725823323434.536881772261021.8020.972002193753203012M2728225926034.538882002501025.5624.72（225）2454153553412M3031528628734.540982262801032.4831.60250273450/4453853412M3034531231334.5421022523101039.8739.00300325515/5104503416M3040836336444.5461163013681255.9753.21350377580/57051036/3416M33/M3046542142245521203514181275.3072.29400...
