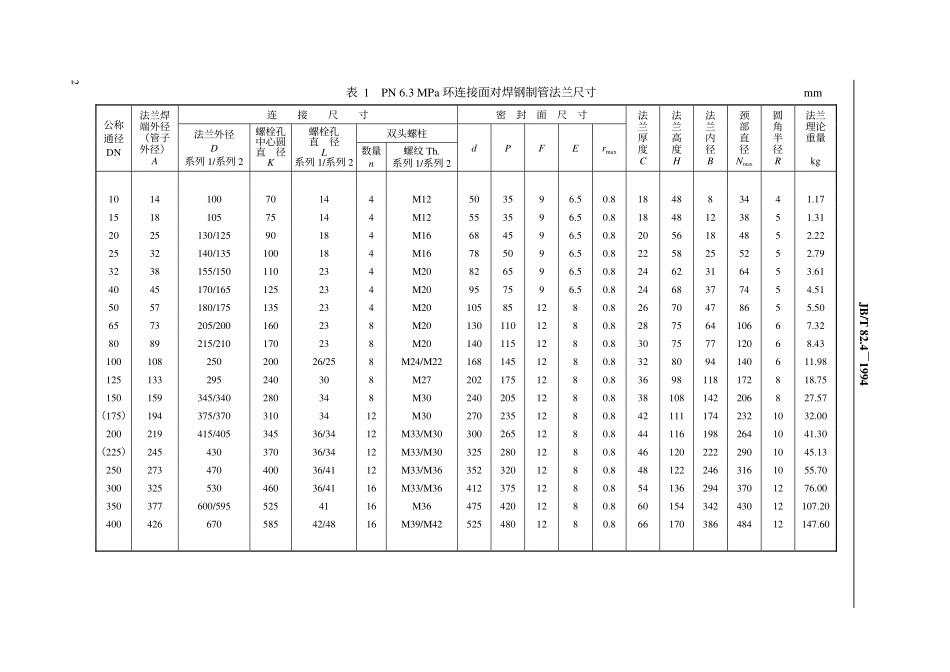

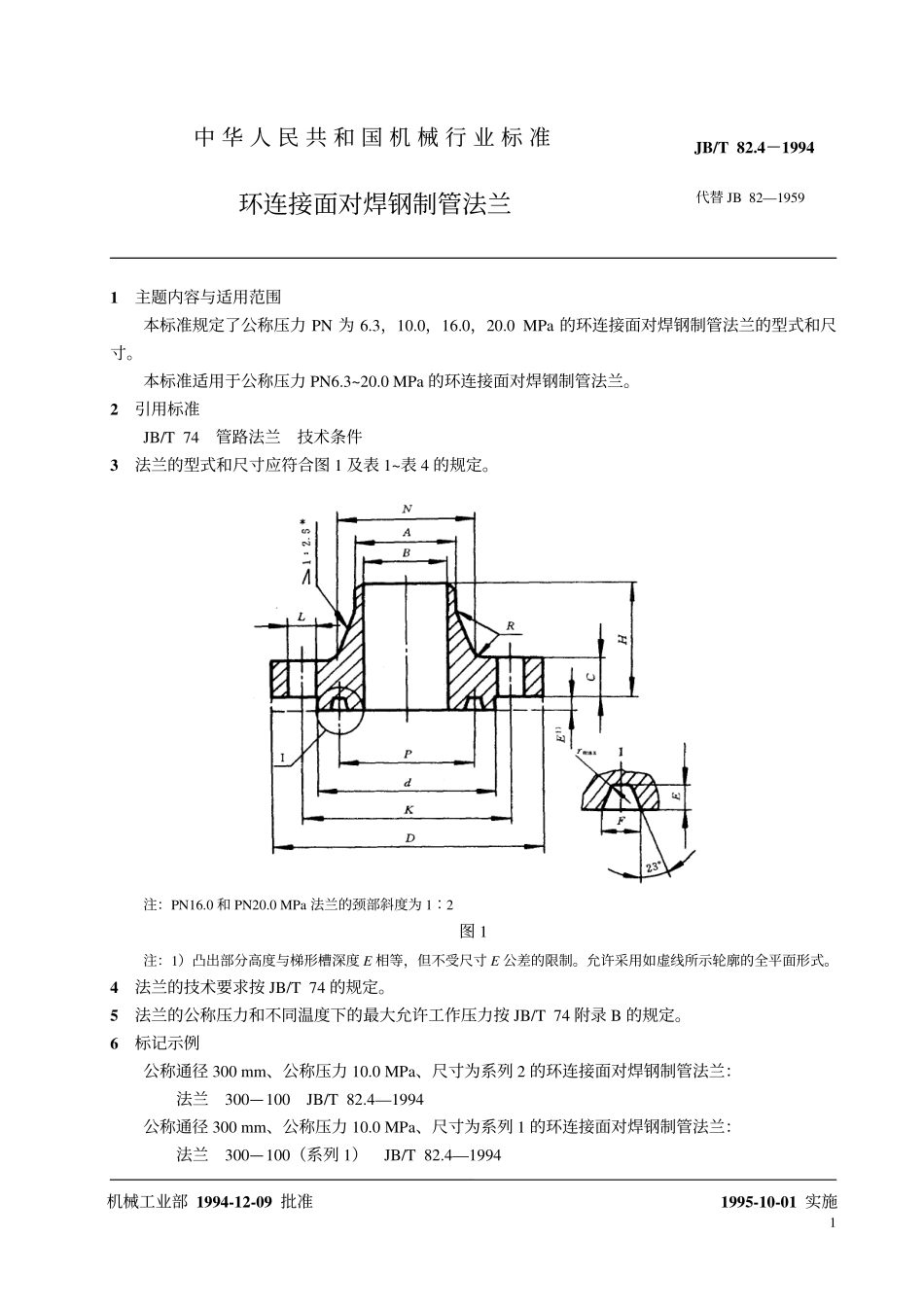

J15JB/T82.4－1994环连接面对焊钢制管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为6.3，10.0，16.0，20.0MPa的环连接面对焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN6.3~20.0MPa的环连接面对焊钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1~表4的规定。注：PN16.0和PN20.0MPa法兰的颈部斜度为1∶2图1注：1）凸出部分高度与梯形槽深度E相等，但不受尺寸E公差的限制。允许采用如虚线所示轮廓的全平面形式。4法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力10.0MPa、尺寸为系列2的环连接面对焊钢制管法兰：法兰300—100JB/T82.4—1994公称通径300mm、公称压力10.0MPa、尺寸为系列1的环连接面对焊钢制管法兰：法兰300—100（系列1）JB/T82.4—1994机械工业部1994-12-09批准中华人民共和国机械行业标准环连接面对焊钢制管法兰JB/T82.4－1994代替JB82—19591995-10-01实施JB/T82.4－19942表1PN6.3MPa环连接面对焊钢制管法兰尺寸mm连接尺寸密封面尺寸双头螺柱公称通径DN法兰焊端外径（管子外径）A法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2dPFErmax法兰厚度C法兰高度H法兰内径B颈部直径Nmax圆角半径R法兰理论重量kg101410070144M12503596.50.8184883441.17151810575144M12553596.50.81848123851.312025130/12590184M16684596.50.82056184852.222532140/135100184M16785096.50.82258255252.793238155/150110234M20826596.50.82462316453.614045170/165125234M20957596.50.82468377454.515057180/175135234M20105851280.82670478655.506573205/200160238M201301101280.828756410667.328089215/210170238M201401151280.830757712068.4310010825020026/258M24/M221681451280.8328094140611.98125133295240308M272021751280.83698118172818.75150159345/340280348M302402051280.838108142206827.57（175）194375/3703103412M302702351280.8421111742321032.00200219415/40534536/3412M33/M303002651280.8441161982641041.30（225）24543037036/3412M33/M303252801280.8461202222901045.1325027347040036/4112M33/M363523201280.8481222463161055.7030032553046036/4116M33/M364123751280.8541362943701276.00350377600/...
