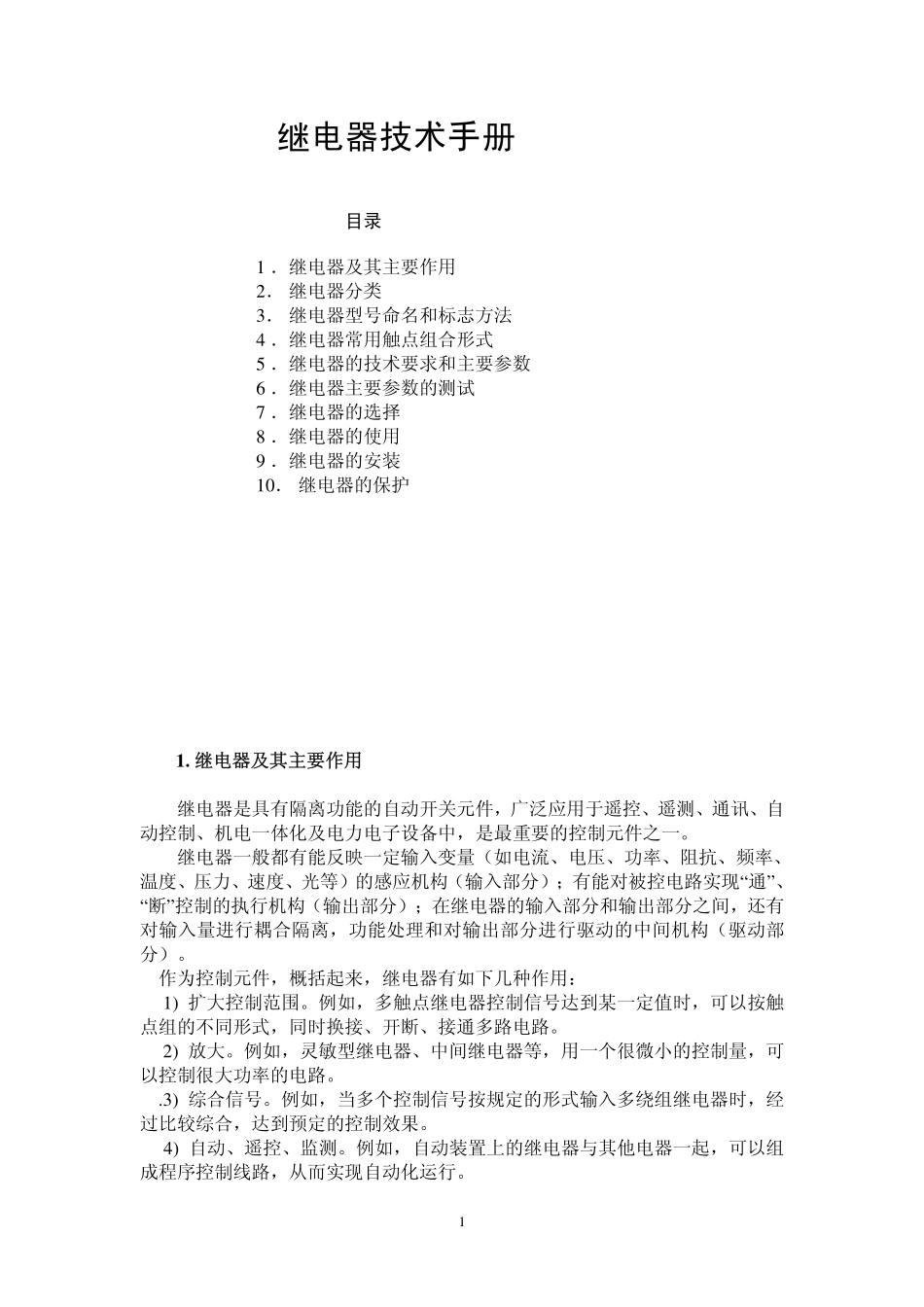

继电器技术手册目录1．继电器及其主要作用2．继电器分类3．继电器型号命名和标志方法4．继电器常用触点组合形式5．继电器的技术要求和主要参数6．继电器主要参数的测试7．继电器的选择8．继电器的使用9．继电器的安装10．继电器的保护1.继电器及其主要作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。....作为控制元件，概括起来，继电器有如下几种作用：.....1)扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。.....2)放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。.....3)综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。....4)自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。12.继电器分类1在继电器行业按其作用原理或结构特征分类，如下表１所示。表１分类号名称定义电磁继电器由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器1直流电磁继电器控制电流为直流的电磁继电器。按触点负载大小分为微功率、弱功率、中功率和大功率四种。2交流电磁继电器控制电流为交流的电磁继电器。按线圈电源频率高低分50Hz和400Hz二种。3电磁继电器磁保持继电器利用永久磁铁或具有很高剩磁特性的零件，使电磁继电器的衔铁在其线圈断电后仍能保持在线圈通电时的位置上的继电器。4固态继电器固态继电器是一种能够象电磁继电器那样执行开、闭线路的功能，且其输入和输出的绝缘程度与电磁继电器相当的全固态器件。5混合式继电器由电子元件和电磁继电器组合而成的继电器。一般，输入部分由电子线路组成，起放大、整流等作用，输出部分则采用电磁继电器。6高频继电器用于切换频率大于10kHz的交流线路的继电器。7同轴继电器配用同轴电缆，用来切换高频、射频线路而具有最小损耗的继电器。8真空继...
