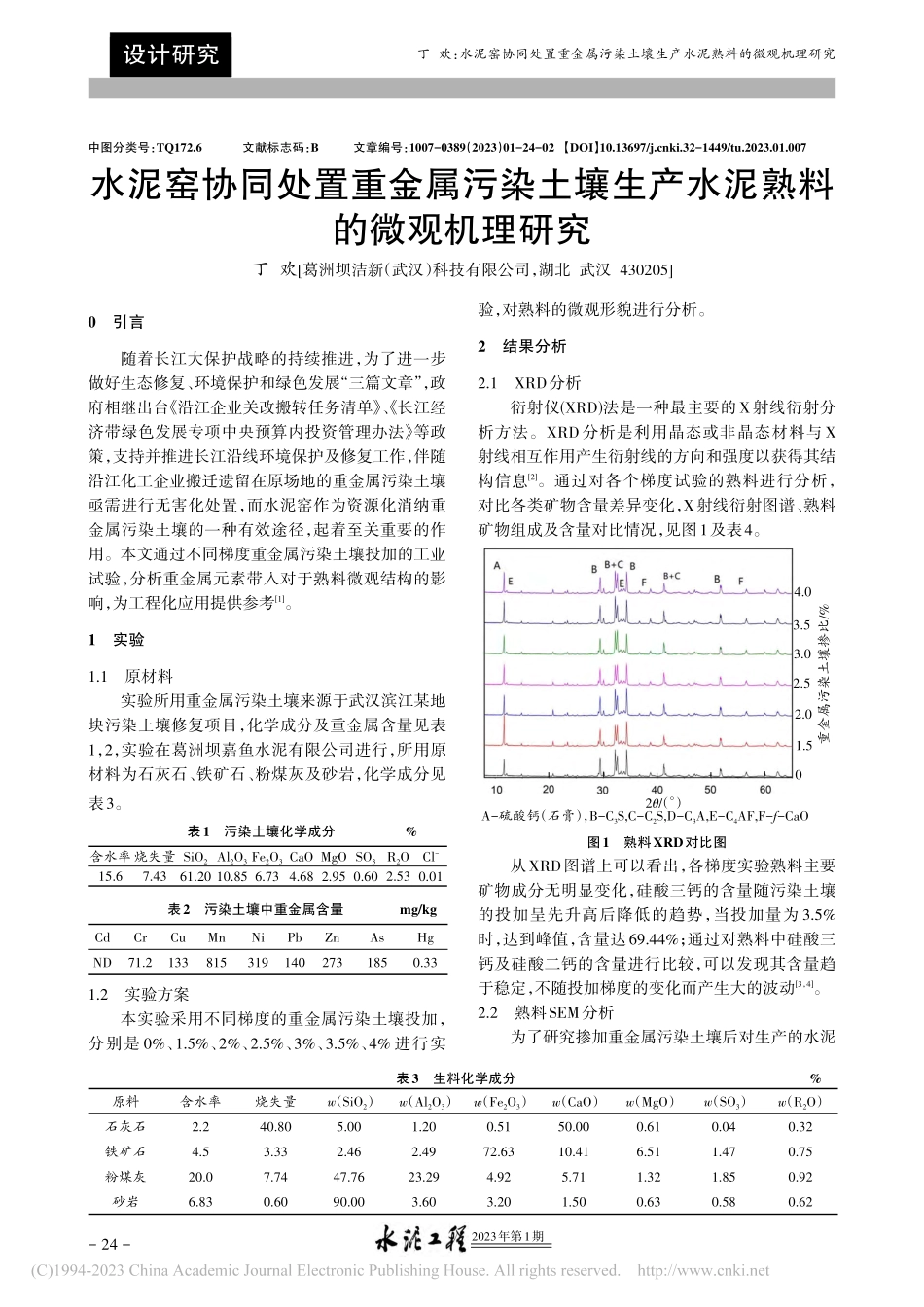

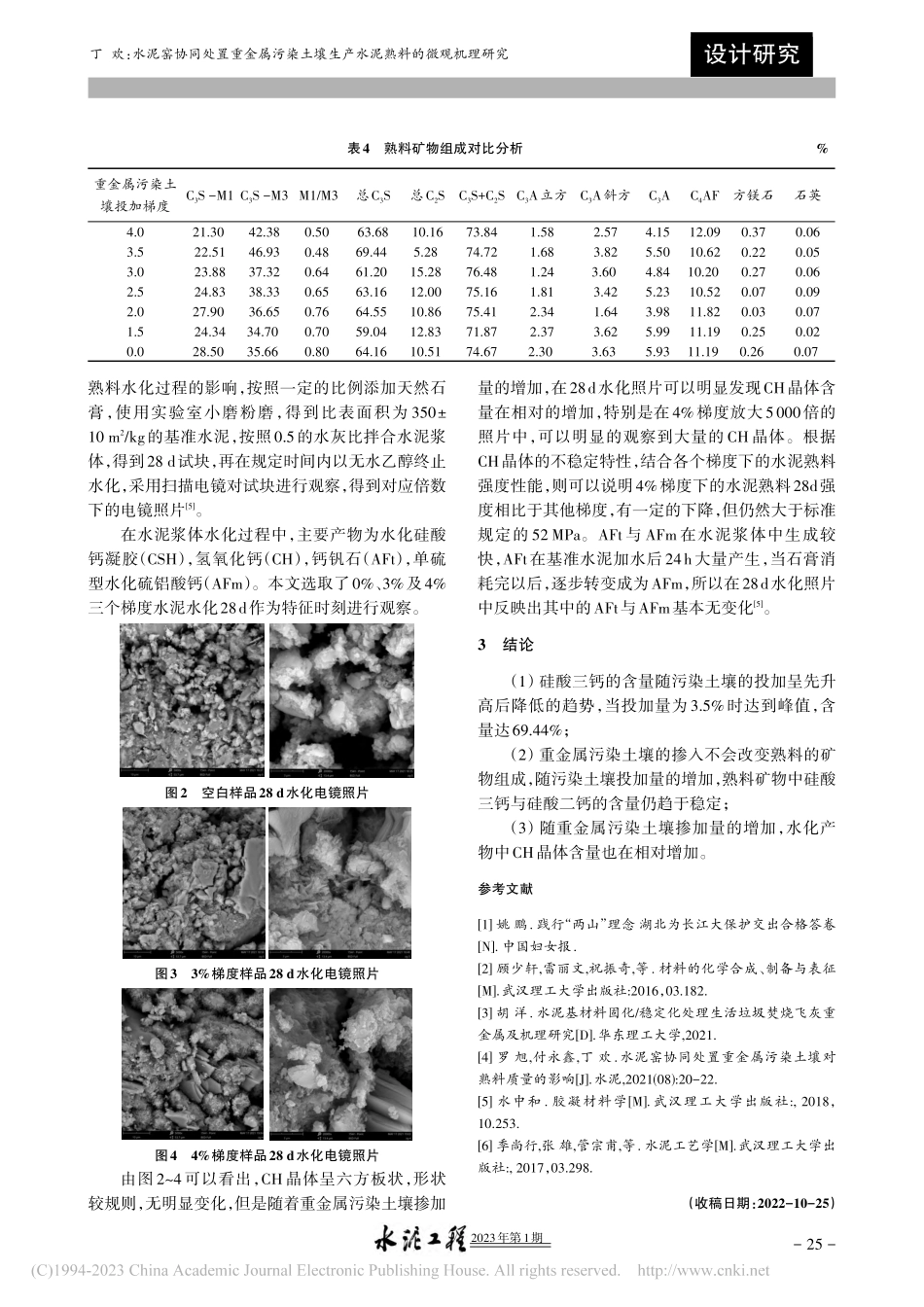

2023年第1期0引言随着长江大保护战略的持续推进，为了进一步做好生态修复、环境保护和绿色发展“三篇文章”，政府相继出台《沿江企业关改搬转任务清单》、《长江经济带绿色发展专项中央预算内投资管理办法》等政策，支持并推进长江沿线环境保护及修复工作，伴随沿江化工企业搬迁遗留在原场地的重金属污染土壤亟需进行无害化处置，而水泥窑作为资源化消纳重金属污染土壤的一种有效途径，起着至关重要的作用。本文通过不同梯度重金属污染土壤投加的工业试验，分析重金属元素带入对于熟料微观结构的影响，为工程化应用提供参考[1]。1实验1.1原材料实验所用重金属污染土壤来源于武汉滨江某地块污染土壤修复项目，化学成分及重金属含量见表1，2，实验在葛洲坝嘉鱼水泥有限公司进行，所用原材料为石灰石、铁矿石、粉煤灰及砂岩，化学成分见表3。表1污染土壤化学成分%含水率15.6烧失量7.43SiO261.20Al2O310.85Fe2O36.73CaO4.68MgO2.95SO30.60R2O2.53Cl-0.01表2污染土壤中重金属含量mg/kgCdNDCr71.2Cu133Mn815Ni319Pb140Zn273As185Hg0.331.2实验方案本实验采用不同梯度的重金属污染土壤投加，分别是0%、1.5%、2%、2.5%、3%、3.5%、4%进行实验，对熟料的微观形貌进行分析。2结果分析2.1XRD分析衍射仪(XRD)法是一种最主要的X射线衍射分析方法。XRD分析是利用晶态或非晶态材料与X射线相互作用产生衍射线的方向和强度以获得其结构信息[2]。通过对各个梯度试验的熟料进行分析，对比各类矿物含量差异变化，X射线衍射图谱、熟料矿物组成及含量对比情况，见图1及表4。2θ/（°）01.52.02.53.03.54.0重金属污染土壤掺比/%A-硫酸钙（石膏），B-C3S,C-C2S,D-C3A,E-C4AF,F-f-CaO图1熟料XRD对比图从XRD图谱上可以看出，各梯度实验熟料主要矿物成分无明显变化，硅酸三钙的含量随污染土壤的投加呈先升高后降低的趋势，当投加量为3.5%时，达到峰值，含量达69.44%；通过对熟料中硅酸三钙及硅酸二钙的含量进行比较，可以发现其含量趋于稳定，不随投加梯度的变化而产生大的波动[3，4]。2.2熟料SEM分析为了研究掺加重金属污染土壤后对生产的水泥中图分类号：TQ172.6文献标志码：B文章编号：1007-0389（2023）01-24-02【DOI】10.13697/j.cnki.32-1449/tu.2023.01.007水泥窑协同处置重金属污染土壤生产水泥熟料的微观机理研究丁欢[葛洲坝洁新（武汉）科技有限公司，湖北武汉430205]原料石灰石铁矿石粉煤灰砂岩含水率2.24.520.06.83烧失量40.803.337.740.60w（SiO2）5.002.4647.769...
