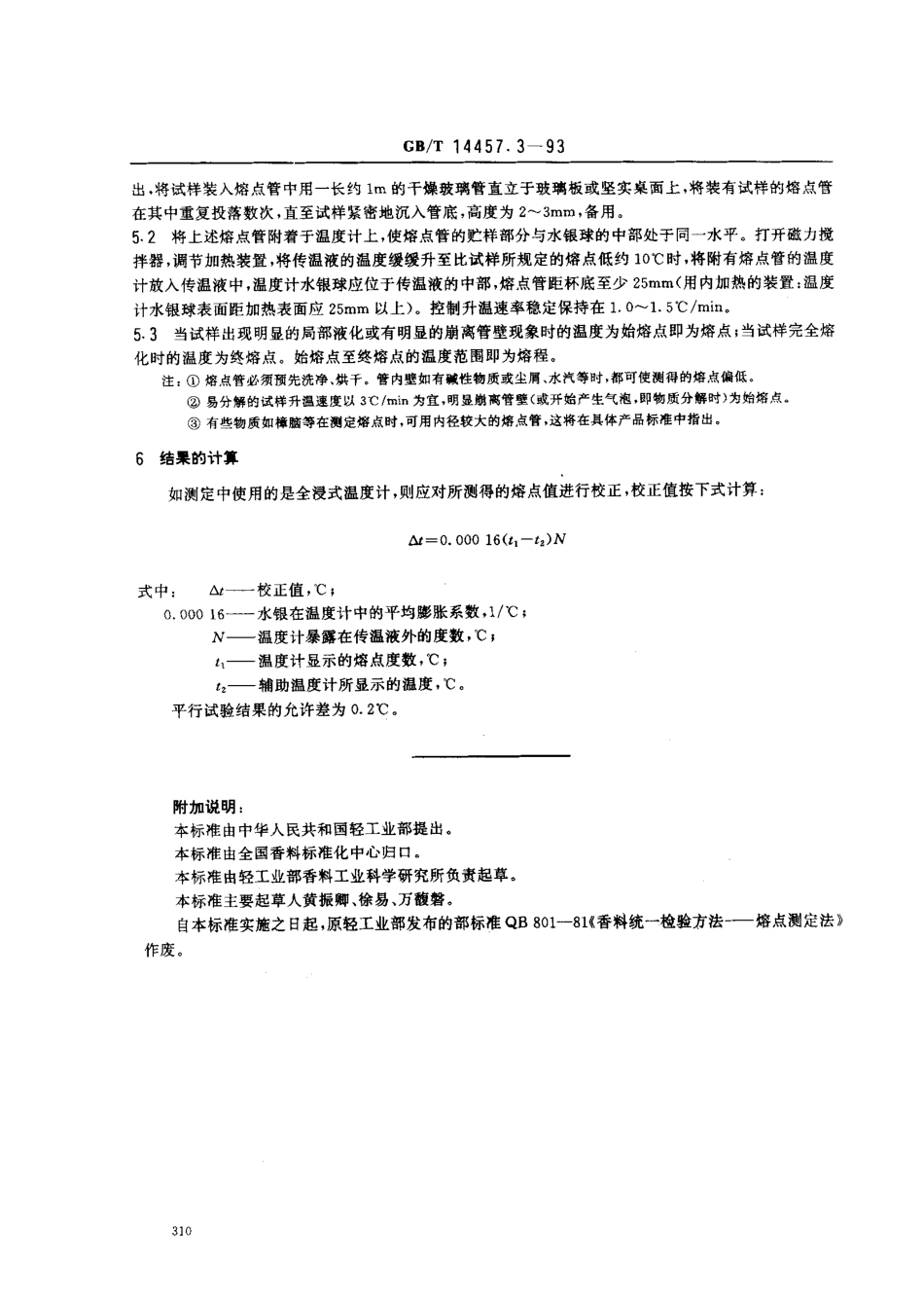

中华人民共和国国家标准单离及合成香料熔点测定法Isolateandsyntheticaromachemicals-MethodfordeterminationofmeltingpointGs/'f14457.3一931主题内容与适用范围本标准规定了用毛细管测定单离及合成香料熔点的方法。本标准适用于结晶或粉末状的单离及合成香料熔点的测定。2定义用熔点管测定试样得到开始熔化的温度称为熔点，试样从开始熔化至全部熔化时的温度范由称为熔程。3原理以加热的方式使熔点管中的试样不断升温，通过目漪法观察初熔的温度。4仪器4.1熔点管(毛细管)用中性硬质玻璃制成的毛细管，一端熔封，管长约100mm，内径0.9^-1.lmm,壁厚0.10^0.15mm,4.2温度计4.2.1测量温度计具适当量程的精密温度计，分刻度为。.1或0.2C.04.2.2辅助温度计具适当量程、分刻度为1℃的温度计。4.3加热装置使用可控制温度的加热装置。a.磁力搅拌器。b.高型烧杯:容积约为600mL，蛇形玻璃管中固定一功率为300W的电热丝。用调压变压器控制温度。4.4传温液体应选用沸点高于被测试样的终熔温度，而且性能稳定、清澈透明、粘度较小的液体作为传温液体。熔点在150℃以下的可采用甘油或液体石蜡，榕点在150℃以上的可采用硅油。5.1操作步骤取少量试样研成尽可能细的粉末，连同一端封闭的熔点管放入干燥器中充分干燥(至少16h)。取国家技术监餐局1993一06一05批准1994一01一01实施cB/T14457.3一93出，将试样装入熔点管中用一长约lm的干操玻璃管直立于玻璃板或坚实桌面上，将装有试样的熔点管在其中重复投落数次，直至试样紧密地沉入管底，高度为2-3mm，备用。5.2将上述熔点管附着于温度计上，使熔点管的贮样部分与水银球的中部处于同一水平。打开磁力搅拌器，调节加热装置，将传温液的温度缓缓升至比试样所规定的熔点低约10℃时，将附有熔点管的温度计放入传温液中，温度计水银球应位于传温液的中部，熔点管距杯底至少25mm(用内加热的装置:温度计水银球表面距加热表面应25mm以上)。控制升温速率稳定保持在1.0-1.5C/min.5.3当试样出现明显的局部液化或有明显的崩离管壁现象时的温度为始熔点即为熔点;当试样完全熔化时的温度为终熔点。始熔点至终熔点的温度范围即为熔程。注:①熔点管必须预先洗净、烘干。管内壁如有喊性物质或尘屑、水汽等时，都可使测得的熔点偏低。②易分解的试样升温速度以3C/min为宜，明显崩离管壁(或开始产生气泡，即物质分解时)为始熔点。⑨有些物质如樟脑等在测定熔点时，可用内径较大的熔点管，这将在具体产品标准中指出。6结果的计算如测定中...
