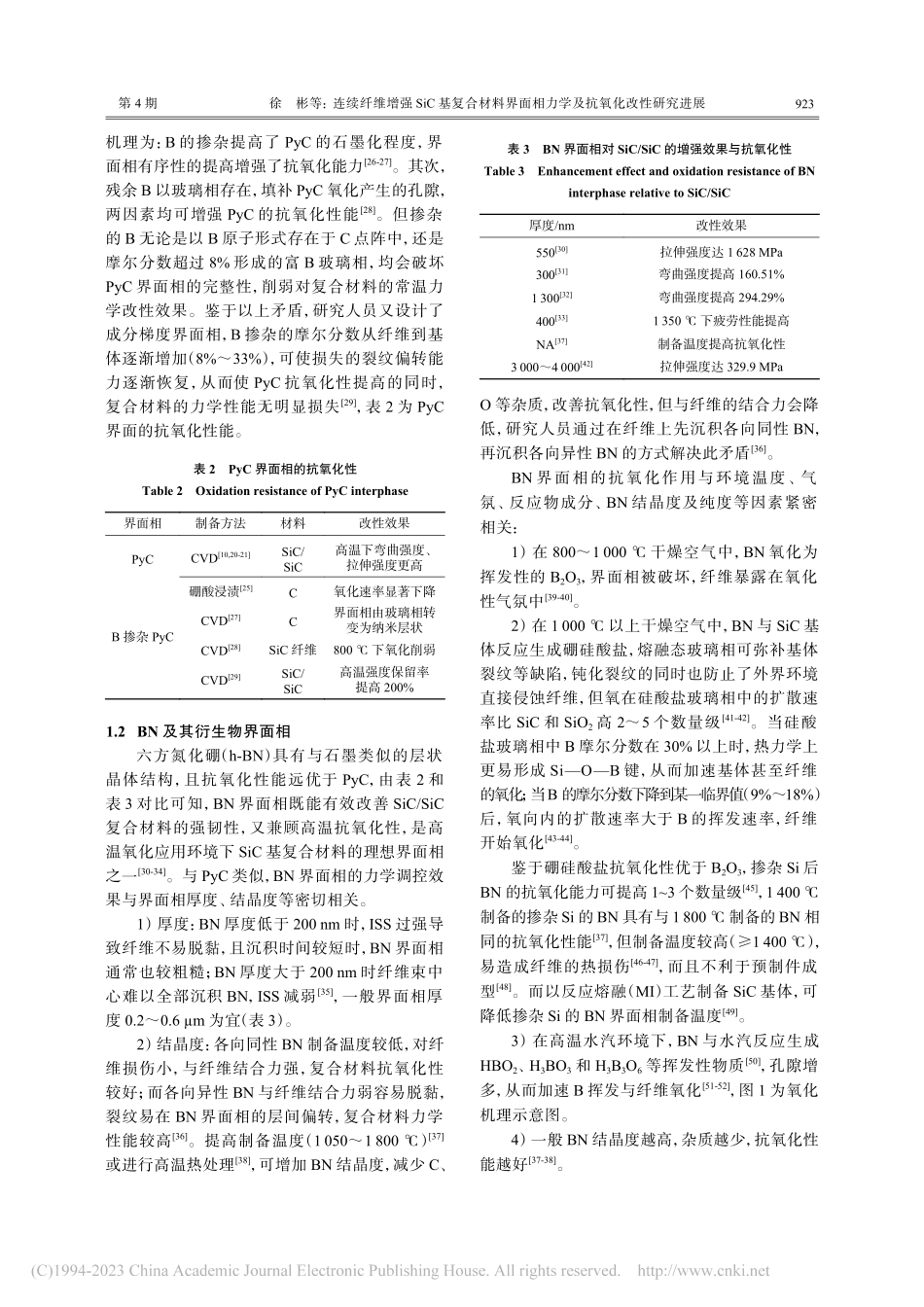

文章编号：1000-8055（2023）04-0921-10doi：10.13224/j.cnki.jasp.20210605连续纤维增强SiC基复合材料界面相力学及抗氧化改性研究进展徐彬1，杨会永1，罗瑞盈1，黄军同1，王连毅2，陈典1，李文鹏1（1.南昌航空大学材料科学与工程学院，南昌330063；2.北京航空航天大学前沿科学技术创新研究院，北京100191）摘要：综述了近年来SiC基复合材料的裂解碳（PyC）及其衍生物、BN及其衍生物、新型界面相和复合界面相的力学及抗氧化性能改性效果、相关影响因素及不足之处，比较了几类常见的界面相制备工艺。其中，PyC界面相力学改性效果好但抗氧化性差，添加B元素仍难以克服其本征不耐氧化性；BN界面相综合性能佳，但具有中温脆性且不防潮；复合界面相优势众多，但热膨胀系数失配、化学相容性差等问题不可忽视；新型界面相在性能或制备方式上难以兼顾。未来的发展方向为完善性能数据库和损伤机理、探索更多新型界面相类型，以及深入挖掘现有界面相制备工艺的潜力等。关键词：SiC基复合材料；界面相；力学性能；抗氧化；连续纤维中图分类号：V257文献标志码：AResearchprogressinthemechanicalpropertiesandoxidationresistancemodificationeffectofinterphaseofSiCmatrixcompositesreinforcedwithcontinuousfibersXUBin1，YANGHuiyong1，LUORuiying1，HUANGJuntong1，WANGLianyi2，CHENDian1，LIWenpeng1（1.SchoolofMaterialsScienceandEngineering，NanchangHangkongUniversity，Nanchang330063，China；2.ResearchInstituteforFrontierScience，BeihangUniversity，Beijing100191，China）Abstract:Themechanicalandoxidationresistancemodificationeffects,therelatedinfluencingfactors,andtheshortcomingsofpyrocarbon（PyC）anditsderivatives,BNanditsderivatives,newstyleinterphases,andcompoundinterphaseswerereviewed,andseveralcommoninterphasespreparationtechnologieswerealsobrieflycompared.Amongthem,thePyCinterphasehadexcellentmechanicalmodificationbutnooxidationresistance,andaddingBelementwasstilldifficulttoovercomeitsintrinsicoxidationresistance.ThecomprehensiveperformanceofBNinterphasewaspreferablygood,butbrittleatmediumtemperatureandwasnotmoisture-proof.Lotsofadvantagesofcompositeinterphasewerepresented,buttheproblemssuchasmismatchofthermalexpansioncoefficientandpoorchemicalcompatibilitycanno...
