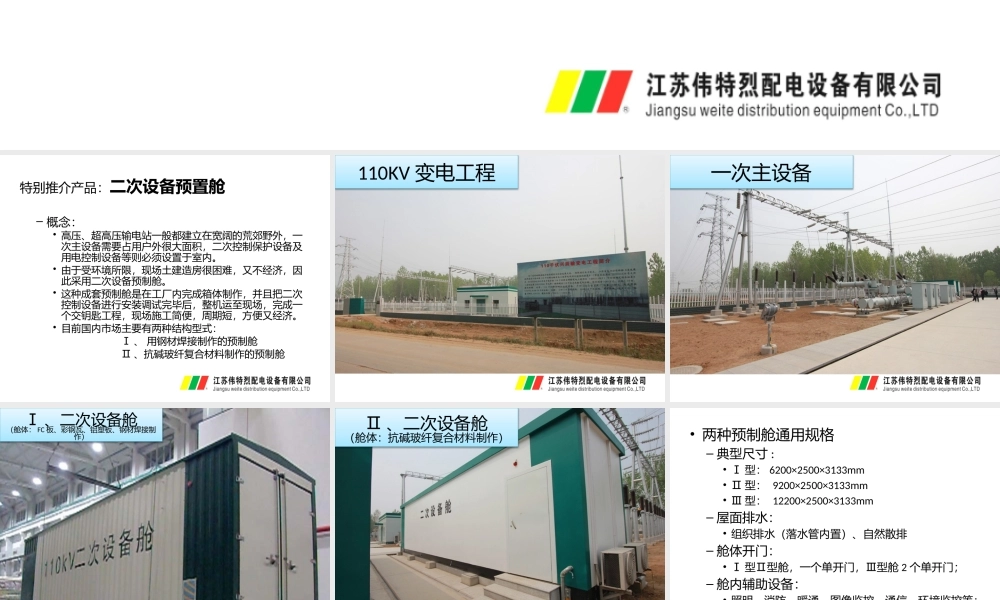

二次设备预制舱介绍2014.4.17特别推介产品：二次设备预置舱–概念：•高压、超高压输电站一般都建立在宽阔的荒郊野外，一次主设备需要占用户外很大面积，二次控制保护设备及用电控制设备等则必须设置于室内。•由于受环境所限，现场土建造房很困难，又不经济，因此采用二次设备预制舱。•这种成套预制舱是在工厂内完成箱体制作，并且把二次控制设备进行安装调试完毕后，整机运至现场，完成一个交钥匙工程，现场施工简便，周期短，方便又经济。•目前国内市场主要有两种结构型式：Ⅰ、用钢材焊接制作的预制舱Ⅱ、抗碱玻纤复合材料制作的预制舱110KV变电工程一次主设备Ⅰ、二次设备舱（舱体：FC板、彩钢瓦、铝塑板、钢材焊接制作）Ⅱ、二次设备舱（舱体：抗碱玻纤复合材料制作）•两种预制舱通用规格–典型尺寸:•Ⅰ型：6200×2500×3133mm•Ⅱ型：9200×2500×3133mm•Ⅲ型：12200×2500×3133mm–屋面排水：•组织排水（落水管内置）、自然散排–舱体开门：•Ⅰ型Ⅱ型舱，一个单开门，Ⅲ型舱2个单开门；–舱内辅助设备：•照明、消防、暖通、图像监控、通信、环境监控等；–预制舱接地、抗干扰•舱内设置一、二接地网，暗敷接地干线–吊装方式：•Ⅰ型舱采用4点起吊，Ⅲ型舱8点起吊，Ⅱ型舱4点或8点起吊–预制舱必须统一外观•两种预制舱的对比：（见下表）金属型舱体非金属舱体（国家专利技术）制作工艺槽钢做架构，或集装箱改装，并辅以FC板、保温材料、彩钢板等组装而成抗碱玻纤复合材料，高压喷射模具内成型，墙面支架一体，底架为槽钢表面热镀锌防腐处理受力计算原始条件取值原则风压0.85kn/㎡；地面活载4kn/㎡；不上人屋面活载0.7kn/㎡；最大雪压0.85kn/㎡；抗震8度风压39.2kn/㎡；地面活载19.6-29.4kn/㎡；屋面活载9.8-19.6kn/㎡；最大雪压9.8-19.6kn/㎡；抗震8度机械强度对比组装成型，机械强度较差，抗压、抗冲击能力较低一体成型，机械强度高，抗压、抗冲击力强耐腐蚀性对比金属材质多，不耐腐蚀非金属材质，极耐腐蚀温昇对比金属易导热，温昇幅度大，易产生凝露不易导热，温昇稳定，不易产生凝露使用寿命对比受环境影响大，易腐蚀，易风化、不抗晒、不防火、不抗挤压，防护等级低，难以保证30年使用寿命适应各类极端环境，不腐蚀、不风化、抗腐蚀、抗暴晒，防辐射、防火防爆，根据相关检测，防护等级IP55，使用寿命可达30-50年运行情况对比例如：大西北、新疆等地方温差大，易产生凝露，降低设备绝缘，使用多次与上海ABB工程公司合作，...
