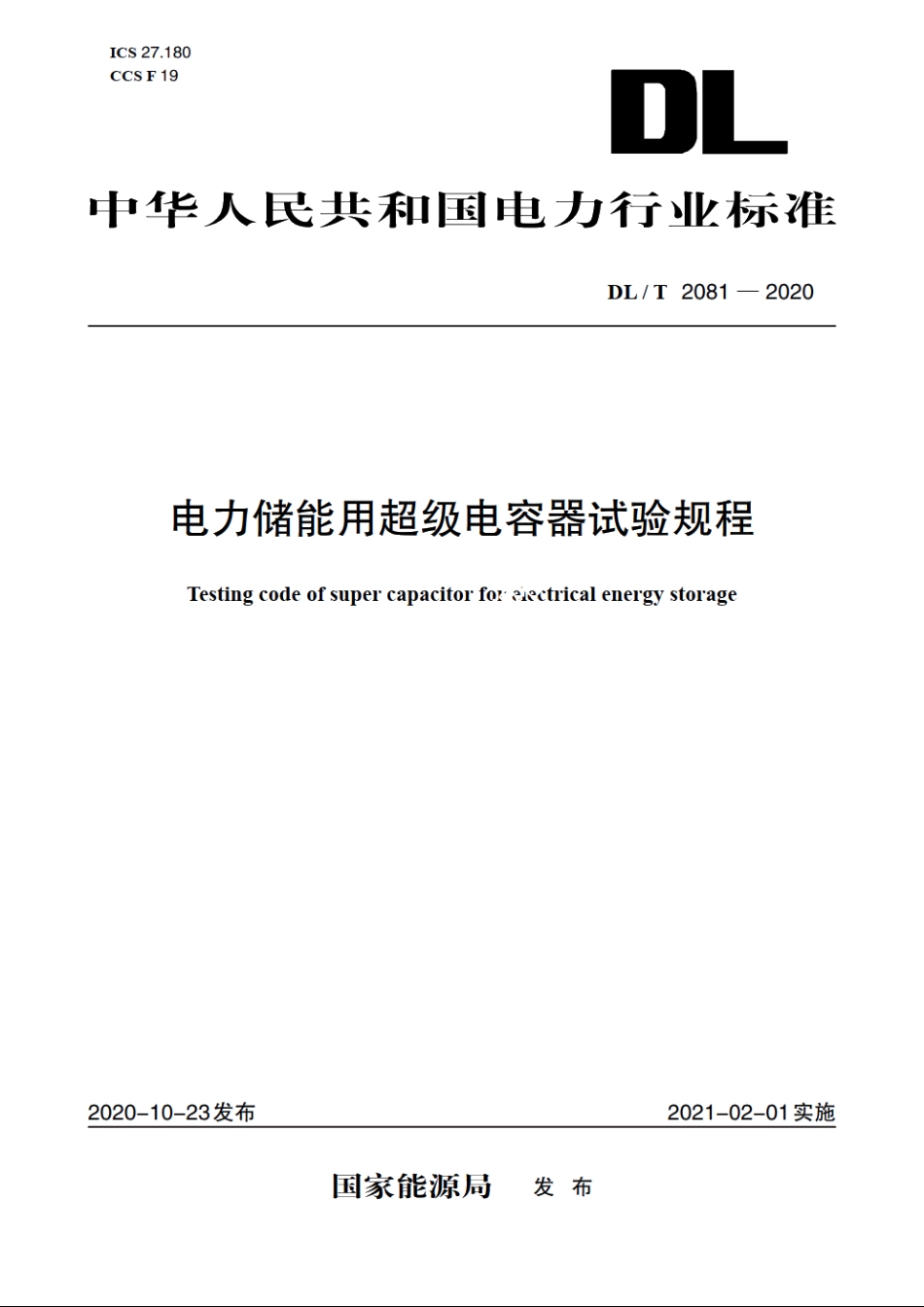

电力储能用超级电容器试验规程 DLT 2081-2020.pdf

DL/T2081-2020电力储能用超级电容器试验规程1范围本文件规定了电力储能用超级电容器的基本规定、试验准备和试验方法等内容。本文件适用于电力储能用超级电容器单体及模组的型式试验和出厂检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T34870.1一2017超级电容器第1部分：总则DL/T2080一2020电力储能用超级电容器3术语和定义本文件没有需要界定的术语和定义。4基本规定4.1试验环境除另有规定外，切测量、试验和竹夏均在下列环境中进行：a)温度：(255)。b)相对湿度：90%。c)大气压力：86kPa106kPaa4.2试验装置试验装置应符合下列要求：a)充放电装置：电压、电流、功率的准确度不低于满量程的0.1%。b)环境模拟装置：温度准确度不低于士1，湿度准确度不低于士3%，温度波动度不超过2，湿度波动度不超过5%。c)时间测量装置：准确度不低于0.1s。d)尺寸测量装置：准确度不低于士1mm。e)质量测量装置：准确度不低于满量程的0.05%，样品测量误差不超过0.5%。4.3充放电电流除另有规定外，本文件充放电电流按恒定电流选取，方式如下：a)充电电流Ia=2Prm/(Umx十Umm)。b)放电电流Ia=2Pdn/(Umax十Umm）。其中：Umax为设计时所规定的超级电容器的最高工作电压，V:Umm为设计时所规定的超级电容器的最低工作电压，对于双电层电容器，Un宜取为0.5mx,VPn为n分钟率额定充电功率，W:
