1000kV变电站运行规程　第2 部分：运行方式和运行规定 DLT 306.2-2010.pdf

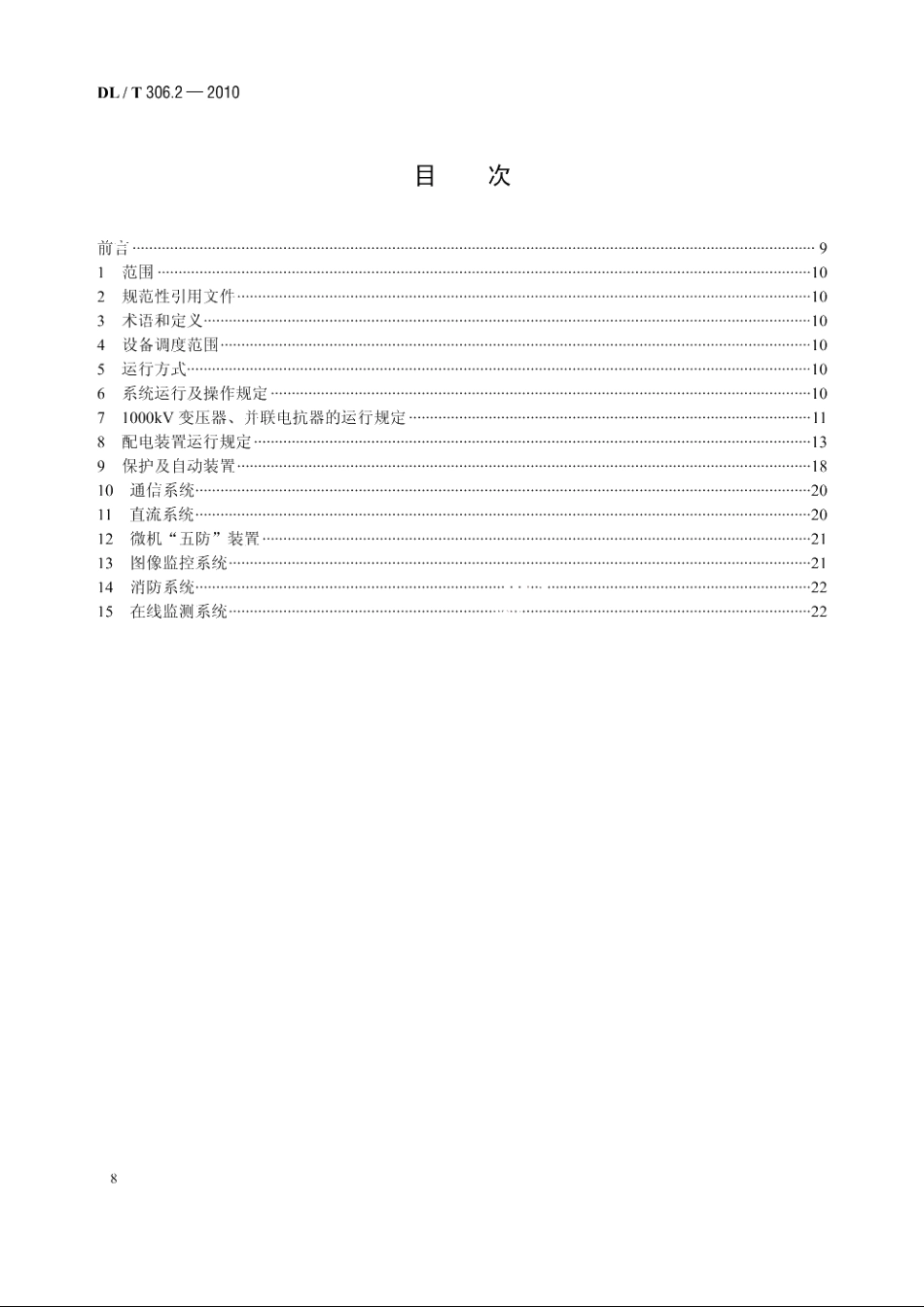

DL/T306.2-2010目次前言2规范性引用文件。103术语和定义小104设备调度范围5运行方式106系统运行及操作规定71000kV变压器、并联电抗器的运行规定118配电装置运行规定。9保护及自动装置l810通信系统42011直流系统2012微机“五防”装置2l13图像监控系统2l14消防系统2215在线监测系统228DL/T306.2-2010表11000kV屋外配电装置最小安全净距序号适用范围安全净距m1设备不停电时的安全距离8.702车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离8.253工作人员工作中正常活动范围与设备带电部分的安全距离9.504带电作业时人身与带电体的安全距离6.805带电作业绝缘工具最小有效绝缘长度6.806等电位作业中的最小组合间隙6.907等电位作业转移电位时人体裸露部分与带电体的最小离0.508带电作业绝缘臂的最小有效绝缘长度6.809带电作业保护间隙整定值3.60注：表中巾数据为海拔1000m时的安全净距。6.2新建、改（扩）建的变电站投入运行前应有相关设备的出厂试验报告、调试报告、交接验收报告及竣工图等，设备验收合格并经系统调试合格后方可投入运行。6.3新建变电站投入运行3个月后、改（扩）建的变电站投入运行1个月后，应有经过中批的变电站现场运行规程。投运前，可用经过审批的临时变电站场运行规程代替。6.4变电站值班员应掌握1000kV变电站的一次设备、保及白动化装置、直流系统、站用电系统、防误闭锁装置、防雷接地系统、消防设备、通信系统体设备的性能，相关线路及系统情况；掌握本站设备运行方式，熟悉与本站有关的系统运行方式：学探兮级调度管辖范围、调度术语和调度指令。6.5值班人员在正常倒闸操作和事故处理中应严格按照调度管辖范围执行指令，值班人员对调度指令产生疑问时，应及时向调度提出，确认无识再进行操作。6.6新投入运行的主变压器、线路加压后应核相，无误后方可带负载或进行并（解）列操作。由于检修或更换设备引起接线变动时应核相。67并联补偿装置的操作应按照调度指令或无功电压调整原则进行操作。6.8操作并联补偿装置时，不允许并联电抗器与并联电容器同时投入运行。6.9变电站要严亚格按照调度部门下达的电压曲线或调度指令及时投切无功补偿装置和调节变压器分接开关。对系统电压和无功的监视与调整，变电站值班员应做到：a)当母线电压超允许范围或无功缺乏时，应进行电压和无功的调整。b)当母线电压合格而容性无功不足时，应投入电容器组，感性无功不足时，应投入电抗器：出无功满足要求而电压未达到要求时，具备条件者应调整变压器有载调压分接开关。)加强并联电容器组、并联电抗器的维护与管理，保障足够的可调容量。d)雷雨和大雾天气，正常情况下不应进行户外设备巡视和倒闸操作。610运行设备发生异常或故障时，变电站值班员应立即报告调度。若发生人身触电、设备爆炸起火时，值班人员可先切断电源进行抢救利和处理，然后报告调度。71000kV变压器、并联电抗器的运行规定7.1运行电压要求7.1.1变压器的运行电压不宜高于该运行分接的额定电压。7.1.2并联电抗器允许过电压运行的倍数和时间，按制造)规定执行。
