2023年人防工程评估报告五篇.docx

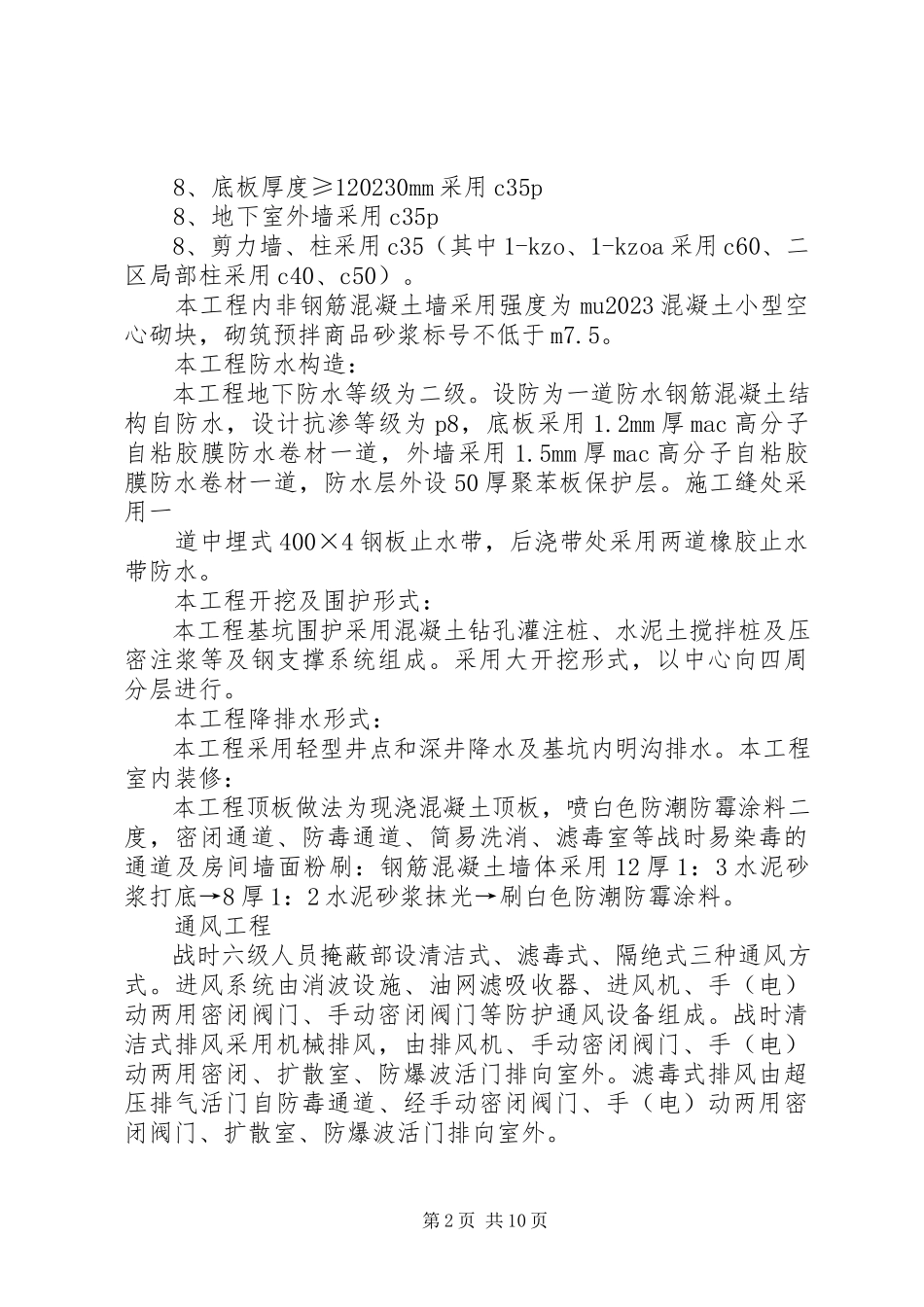

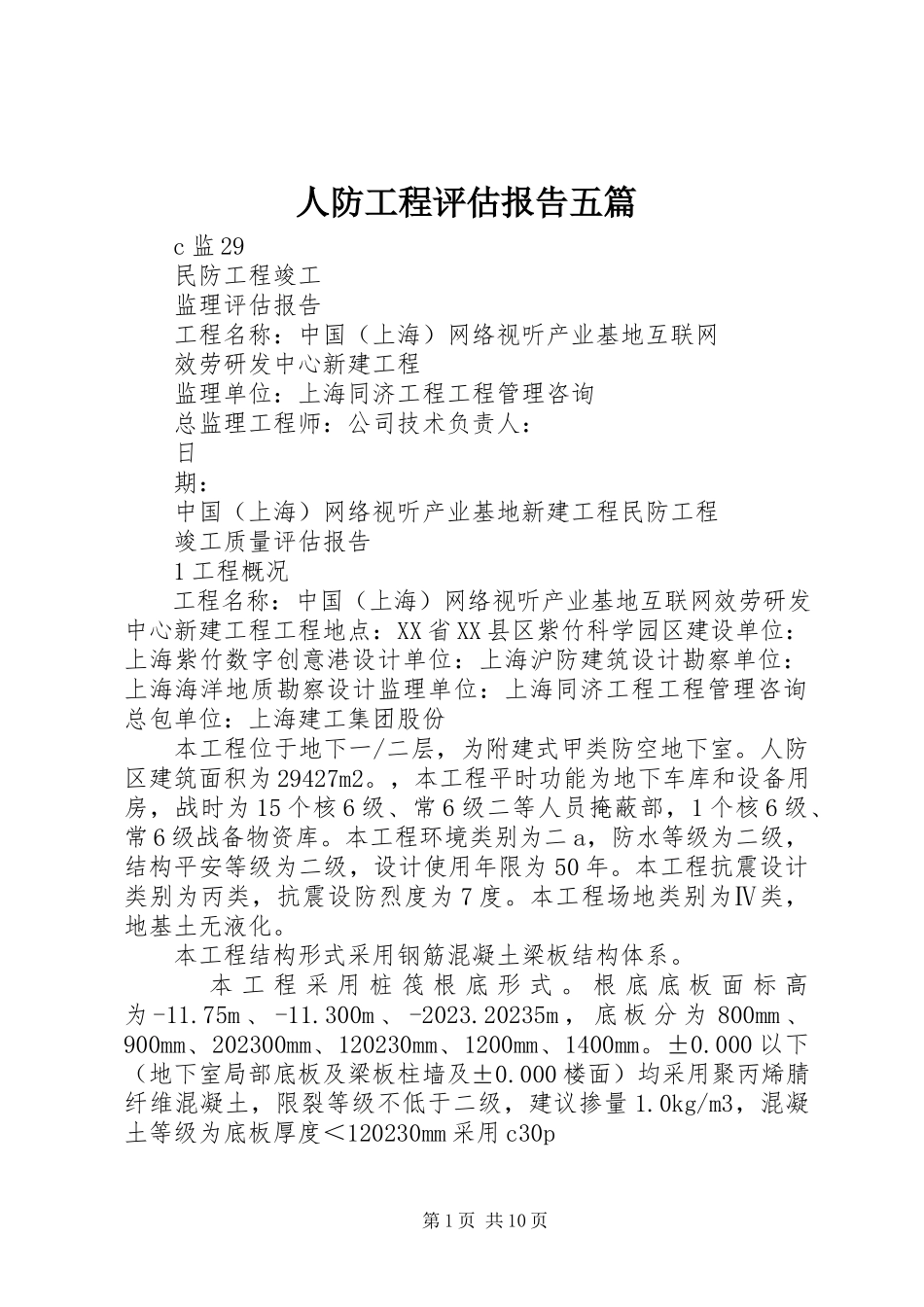

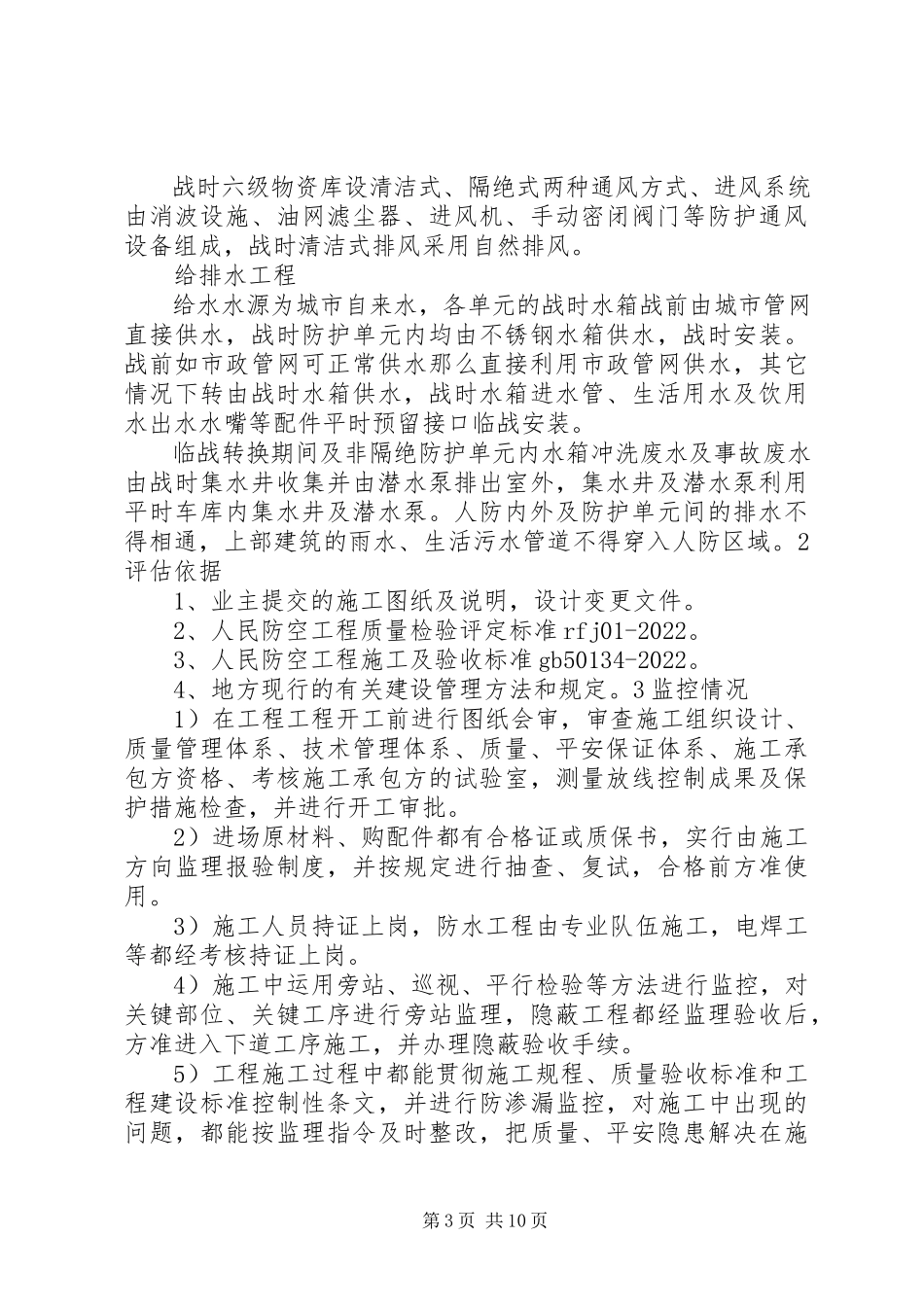

人防工程评估报告五篇 c监29 民防工程竣工 监理评估报告 工程名称：中国（上海）网络视听产业基地互联网 效劳研发中心新建工程 监理单位：上海同济工程工程管理咨询 总监理工程师：公司技术负责人： 日 期： 中国（上海）网络视听产业基地新建工程民防工程 竣工质量评估报告 1工程概况 工程名称：中国（上海）网络视听产业基地互联网效劳研发中心新建工程工程地点：XX省XX县区紫竹科学园区建设单位：上海紫竹数字创意港设计单位：上海沪防建筑设计勘察单位：上海海洋地质勘察设计监理单位：上海同济工程工程管理咨询总包单位：上海建工集团股份 本工程位于地下一/二层，为附建式甲类防空地下室。人防区建筑面积为29427m2。，本工程平时功能为地下车库和设备用房，战时为15个核6级、常6级二等人员掩蔽部，1个核6级、常6级战备物资库。本工程环境类别为二a，防水等级为二级，结构平安等级为二级，设计使用年限为50年。本工程抗震设计类别为丙类，抗震设防烈度为7度。本工程场地类别为Ⅳ类，地基土无液化。 本工程结构形式采用钢筋混凝土梁板结构体系。 本工程采用桩筏根底形式。根底底板面标高为-11.75m、-11.300m、-2023.20235m，底板分为800mm、900mm、202300mm、120230mm、1200mm、1400mm。±0.000以下（地下室局部底板及梁板柱墙及±0.000楼面）均采用聚丙烯腈纤维混凝土，限裂等级不低于二级，建议掺量1.0kg/m3，混凝土等级为底板厚度＜120230mm采用c30p 8、底板厚度≥120230mm采用c35p 8、地下室外墙采用c35p 8、剪力墙、柱采用c35（其中1-kzo、1-kzoa采用c60、二区局部柱采用c40、c50）。 本工程内非钢筋混凝土墙采用强度为mu2023混凝土小型空心砌块，砌筑预拌商品砂浆标号不低于m7.5。 本工程防水构造： 本工程地下防水等级为二级。设防为一道防水钢筋混凝土结构自防水，设计抗渗等级为p8，底板采用1.2mm厚mac高分子自粘胶膜防水卷材一道，外墙采用1.5mm厚mac高分子自粘胶膜防水卷材一道，防水层外设50厚聚苯板保护层。施工缝处采用一 道中埋式400×4钢板止水带，后浇带处采用两道橡胶止水带防水。 本工程开挖及围护形式： 本工程基坑围护采用混凝土钻孔灌注桩、水泥土搅拌桩及压密注浆等及钢支撑系统组成。采用大开挖形式，以中心向四周分层进行。 本工程降排水形式： 本工程采用轻型井点和深井降水及基坑内明沟排水。本工程室内装修： 本工程顶板做法为现浇混凝土顶板，喷白色防潮防霉涂料二度，密闭通道、防毒通道、简易洗消、滤毒室等战时易染毒的通道及房间墙面粉刷：钢筋混凝土墙体采用12厚1：3水泥砂浆打底→8厚1：2水泥砂浆抹光→刷白色防潮防霉涂料。 通风工程 战时六级人员掩蔽部设清洁式、滤毒式、隔绝式三种通风方式。进风系统由消波设施、油网滤吸收器、进风机、手（电）动两用密闭阀门、手动密闭阀门等防护通风设备组成。战时清洁式排风采用机械排风，由排风机、手动密闭阀门、手（电）动两用密闭、扩散室、防爆波活门排向室外。滤毒式排风由超压排气活门自防毒通道、经手动密闭阀门、手（电）动两用密闭阀门、扩散室、防爆波活门排向室外。 战时六级物资库设清洁式、隔绝式两种通风方式、进风系统由消波设施、油网滤尘器、进风机、手动密闭阀门等防护通风设备组成，战时清洁式排风采用自然排风。 给排水工程 给水水源为城市自来水，各单元的战时水箱战前由城市管网直接供水，战时防护单元内均由不锈钢水箱供水，战时安装。战前如市政管网可正常供水那么直接利用市政管网供水，其它情况下转由战时水箱供水，战时水箱进水管、生活用水及饮用水出水水嘴等配件平时预留接口临战安装。 临战转换期间及非隔绝防护单元内水箱冲洗废水及事故废水由战时集水井收集并由潜水泵排出室外，集水井及潜水泵利用平时车库内集水井及潜水泵。人防内外及防护单元间的排水不得相通，上部建筑的雨水、生活污水管道不得穿入人防区域。2评估依据 1、业主提交的施工图纸及说明，设计变更文件。 2、人民防空工程质量检验评定标准rfj01-2022。 3、人民防空工程施工及验收标准gb50134-2022。 4、地方现行的有关建设管理方法和规定。3监控情况 1）在工程工程开工前进行图纸会审，审查施工组织设计、质量管理体系、技术管理体系、质量、平安保证体系、施工承包方资格、考核施工承包方的试验室，测量放线控制成果及保护措施检查，并进行开工审批。 2）进场原材料、购配件都有合格证或质保书，实行由施工方向监理报验制度，并按规定进行抽查、复试，合格前方准使用。 3）施工人员持证上岗，防水工程由专业队伍施工，电焊工等都经考核持证上岗。 4）施工中运用旁站、巡视、平行检验等方法进行监控，对关键部位、关键工序进行旁站监理，隐蔽工程都经监理验收后，方准进入下道工序施工，并办理隐蔽验收手续。 5）工程施工过程中都能贯彻施工规程、质量验收标准和工程建设标准控制性条文，并进行防渗漏监控，对施工中出现的问题，都能按监理指令及时整改，把质量、平安隐患解决在施工过程中。4质量评估4.1结构工程 1）土方工程。建筑物的灰线、轴线、标高符合设计要求。土方开挖的顺序、方法与施工方案一致，并遵循“分层开挖，严禁超挖〞的原那么。土方开挖后，经勘察、设计和监理共同验收，基底土质、标高符合设计要求，允许偏差符合质量验收标准的规定。 2）模板安装。安装现浇结构的模板及其支架时，模板及支架具有足够承载能力；支架的立柱对准。在涂刷模板隔离剂时，无沾污钢筋和混凝土接槎处。预埋件、预留孔和预留洞无遗漏，且安装牢固。模板的安装及其各项允许偏差符合质量验收标准的规定。 3）模板撤除。底模及支架撤除时的混凝土强度符合设计和质量验收标准的规 定。侧模撤除时构件外表及棱角未受损伤。并将模板及支架分散堆放及时清运。钢筋。钢筋的品种、级别、焊条牌号等均符合设计要求和有关标准的规定。钢筋外表清洁，无颗粒状或片状老锈。焊接接头按标准要求取样检测结果合格，焊接接头外观检查质量符合标准规定。钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置、构造要求及绑扎质量均符合设计要求和质量验收标准的规定。 4）混凝土。本工程采用商品混凝土，混凝土有备案证，配合比由供应商提供，现场按规定测试坍落度，符合要求。混凝土按规定见证取样，经测试试块强度满足设计要求。 5）砌筑工程。小型混凝土砌块和砂浆的品种、强度等级符合设计要求，墙体组砌方法和留槎正确，水平灰缝的砂浆饱满度大于80％，竖向灰缝无透明缝，瞎缝和假缝。墙体拉结筋设置正确符合质量验收标准的规定。墙体各项允许偏差符合质量验收标准的规定。 4.2防水工程 1）防水混凝土工程。采用商品混凝土防水混凝土的原材料、配合比及坍落度符合设计要求，混凝土用商品混凝士。按规定制作了抗渗试件，经测试抗渗等级符合设计要求。预埋件及其结构施工缝、变形缝、止水片、穿墙管件、支撑铁件等的设置和构造，符合设计要求和施工验收标准的规定，且无渗漏。混凝土外表密实、平整、无露筋、蜂窝等缺陷、预埋件位置正确。2）自粘式防水层。地下室外墙及顶板采用自粘式防水卷材，保护采用挤塑板。防水层的基层外表平整，铺贴无空鼓、松动现象；基层阴阳角处做成圆弧形。防水层的搭接符合设计要求。 3）止水带防水工程。主楼与地下车库连结通道的止水带材料的规格、质量符合设计要求和施工验收标准的规定。止水带无折裂、脱焊或脱胶；缝用填缝材料封严；预埋件螺栓紧固。埋入式橡胶止水带敷设质量符合施工验收标准的规定。 4.3孔口防护工程 1）防护门、防护密闭门、密闭门门框墙制作。钢筋的品种和质量符合设计要 求和有关人防标准的规定。钢筋的规格、形状、尺寸、数量、接头位置均符合设计要求和有关人防标准的规定，钢筋外表清洁。门框墙的预埋件无锈独，位置准确，固定牢靠。门框墙无蜂窝、孔洞和露筋。铰页同心度、闭锁位置偏移、门框对角线误差、门框墙垂直度均在允许偏差范围之内。2）防护门、防护密闭门、密闭门安装。三门型号、规格、抗压强度符合设计要求和人防工程防护设备产品质量检验标准的规定。门扇上下铰页受力均匀，门扇与门框贴合严密，门扇关闭后密闭胶条压缩量均匀，严密不漏气。密封条接头粘贴牢固、平整。门扇能自由开启到终止位置。门扇的零部件符合标准规定。 3）防爆波活门安装工程。防爆波活门规格、型号、性能符合设计要求和施工验收标准的规定。防爆波活门安装牢固，开启方向、位置、标高符合设计要求。防爆波活门的安装符合施工验收标准的规定。 4）进、出工程管线的防护密闭分项工程。给水管、排水管的预埋管段防水翼环、抗暴阀闸的制作安装符合设计要求，防爆清扫口的制作符合设计及施工标准规定。电缆进出工程的预埋管线电缆进线安装，符合设计要求和施工标准的规定。预埋管段的位置、长度允许偏差符合要求。 4.4建筑装修工程 1）一般抹灰。抹灰前基层外表的尘土、污垢、油渍等去除干净，并洒水润湿。一般抹灰所用材料的品种和性能符合设计要求。水泥的初凝时间和安定性复验合格。砂浆的配合比符合设计要求。抹灰工程分层进行。不同材料基体交接处外表的抹灰，采取防止开裂的加强措施，用加强网与各基体的搭接宽度不小于20230mm，抹灰层与基层之间及各抹灰层之间粘结牢固，抹灰层无脱层、空鼓，面层无爆灰和裂缝。抹灰外表光滑、洁净、接槎平整。护角、孔洞、槽、盒周围的抹灰外表整齐、光滑；管道后面的抹灰外表平整。抹灰层的总厚度符合设计要求。 2）刷浆。涂料涂饰工程所用涂料的品种、型号和性能符合设计要求。涂料涂饰工程的颜色、光泽符合设计要求。涂料涂饰均匀、粘结牢固，无漏涂、透底、起皮和反锈。涂饰工程的基层处理符合质量验收标准的规定。3）油漆工程。油漆工程所用的油漆品种、型号和性能符合设计要求。油漆工 程的颜色、光泽符合设计要求。油漆涂刷均匀，粘结牢固，无漏刷、透底、起皮和反锈，基层处理符合施工验收标准的规定。 4）整体地面。配筋细石混凝工面层，面层的材质、强度（配合比）符合设计要求和施工验收标准的规定。面层与基层的结合牢固无空鼓、不起砂，外表平整度、踢脚线高度、分格缝平直度均在允许偏差范围以内。 5）门窗安装工程。防火门及其附件质量符合设计要求和有关标准的规定。防火门安装的位置、开启方向符合设计要求。门安装牢固、预埋件的数量、位置、埋设连接方法及框与墙间隙填塞等符合设计要求。门开关灵活，关闭严密，无阻滞，回弹和倒翘。外表洁净无划痕。 4.5给水排水工程 1）给水管道安装。给水管道采用与管材相适应的管件。给水管道安装横平、竖直、支架、管道座标、标高、离墙间距符合质量验收标准的规定。给水管道试压符合设计要求和施工质量验收标准的规定。给水系统交付使用前进行吹洗。 2）给水管道附件及卫生器具给水配件安装工程。给水管道附件及卫生器具给水配件的质量符合设计要求和现行相关标准的规定，其安装质量符合施工验收标准的规定。洗消器具安装符合设计要求。 3）排水管道安装。管材用料、安装坡度、竖直、吊架、支墩、管道座标、标高、离墙间距等符合设计要求及质量验收标准的规定。排水管道在隐蔽前均做灌水试验，
