发动 机电 系统故障 诊断 检修

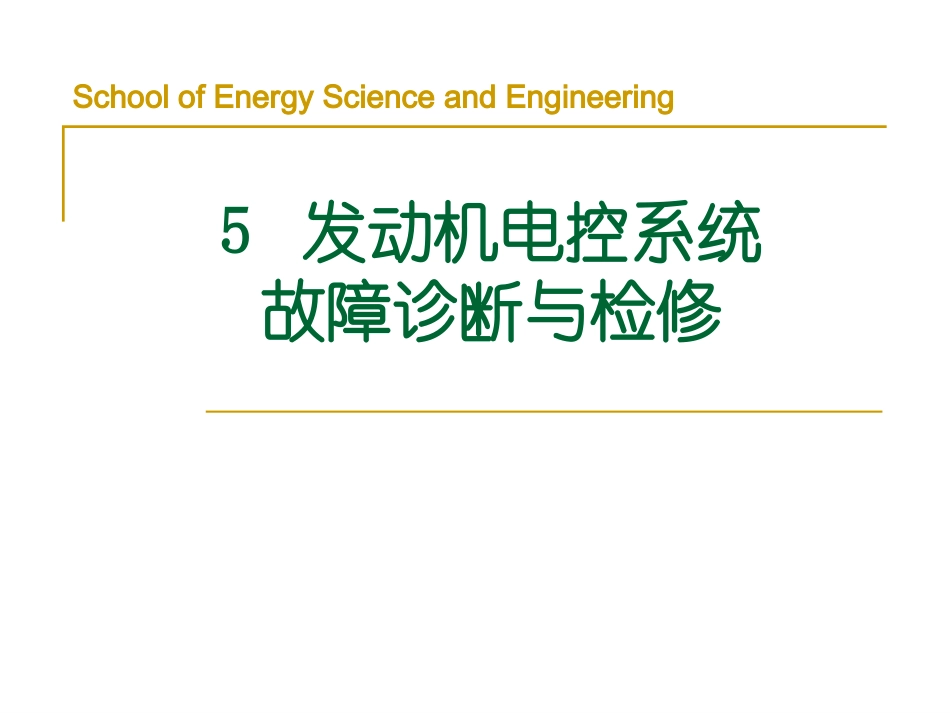

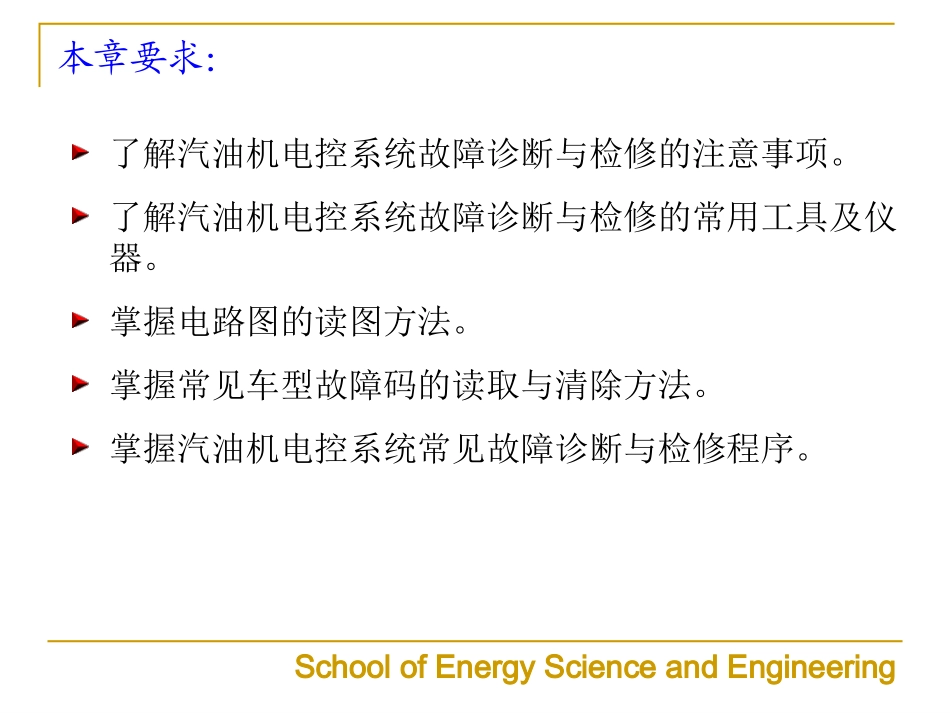

5 5 发动机电控系统发动机电控系统 故障诊断与检修故障诊断与检修 School of Energy Science and Engineering 5 发动机电控系统故障诊断与检修 本章主要内容:(6小节)使用与维修注意事项 检修常用工具和仪器 故障诊断基本方法 电路及电控元件诊断 常见车型故障码读取与清除 常见故障诊断程序 School of Energy Science and Engineering 本章要求:了解汽油机电控系统故障诊断与检修的注意事项。了解汽油机电控系统故障诊断与检修的常用工具及仪器。掌握电路图的读图方法。掌握常见车型故障码的读取与清除方法。掌握汽油机电控系统常见故障诊断与检修程序。School of Energy Science and Engineering 一、使用与维修注意事项 无线电设备天线必须远离ECU,防止干扰。防止水浸入ECU,防止ECU受剧烈振动。应定期更换燃油滤清器,以保证燃油的清洁。点火开关接通时,不允许拆开任何12V电器线路,以防线圈自感产生的瞬时电压损坏ECU或传感器。发生故障时,切记盲目拆检。拆开线束连接器时,不可盲目用力硬拉。安装时注意插接到位。应注意保持各线束连接器清洁、连接可靠。维修前,必须拆开蓄电池负极线,防止损坏机件。拆开燃油系统前,必须释放燃油系统压力。对电路或元件进行检查时,除特殊指明外,必须使用高阻抗数字万用表检查电压、电阻或电流。School of Energy Science and Engineering 1、常用工具 跨接线跨接线 作用:作用:主要用于电路故障诊断。测试灯测试灯 作用:作用:用来检查电控元件电路的通断。二、故障诊断与检修常用工具仪器 跨接线跨接线 测试灯测试灯 School of Energy Science and Engineering 常用工具:数字万用表 作用:作用:用于测量电阻、电压、电流等参数。分类:分类:分普通型和汽车专用型两种。普通数字式万用表普通数字式万用表 测量精度高、测量范围广,应用广泛。汽车万用表汽车万用表 除测量电阻、电压、电流外,还能测量转速、频率、温度、电容、闭合角、占空比等项目,并具有自动断电、自动变换量程、数据锁定、波形显示等功能。普通数字普通数字式万用表式万用表 汽车万用表汽车万用表 School of Energy Science and Engineering 常用工具:手动真空泵 作用:作用:又称手持式真空测量仪。用来抽发动机电控系统中的真空。一般带有显示真空度的真空表、各种连接软管和接头等附件。注意事项:注意事项:检查前将各真空软管连接好,防止因真空泄漏而导致测量结果失准。检查时必须按规定对被检元件施加真空度,施加真空度过大会损坏被检元件。检查完毕后,在拆开连接的真空软管前,应先施放真空度,否则将灰尘、湿气等吸入被检元件内,会造成不良后果。School of Energy Science and Engineering 常用工具:燃油压力表 作用:作用:用来测量燃油供给系统燃油压力的专用工具。注意事项:注意事项:注意选择量程与被测系统压力范围相适应的燃油压力表。School of Energy Science and Engineering 2、常用仪器:喷油器清洗仪 便携式喷油器清洗仪无需拆卸,使用方便。固定式喷油器清洗仪一般除用来清洗喷油器外都具有喷油器滴漏检查和喷油量检查功能。School of Energy Science and Engineering 常用仪器:故障诊断仪 又称电脑解码器。分专用型专用型和通用型通用型两种。功能功能 读取或清除故障码。对发动机控制系统进行动态测试,显示瞬时信息,为诊断提供依据。向电控系统各执行元件发出动作指令,以便检查执行元件的工作状况。在车辆允许或路试时监测并记录数据流。具有示波器功能、万用表功能和打印功能。有的还能显示系统控制电路图和维修指导,以供诊断和检修时参考。能对发动机控制进行某些数据的重新输入和更改。School of Energy Science and Engineering 常用仪器:故障诊断仪 专用型:专用型:是汽车制造公司为自己生产的汽车而专门设计制造的。一般只适合在特约维修站配备。通用型:通用型:为适应诊断检测多种车型而设计制造的,一般配有不同车系的测试卡和适合各种车型的检测连接电缆连接器。适合综合性维修企业使用。大众专用:大众专用:VAG1552 通用:金德通用:金德K8 School of Energy Science and Engineering 常用仪器:示波器 作用:作用:显示控制系统中输入、输出信号的电压波形。特点:特点:示波器比一般电子设备的显示速度快,是唯一能显示瞬时波形的检测仪器,是电控系统故障诊断中的重要设备。School of Energy Science and Engineering 常用仪器:信号模拟检验仪 作用:作用:模拟发动机控制系统各传感器信号,尤其对电控系统传感器及其线路故障的诊断,利用此类检验仪可简化分析过程、缩短诊断时间。School of Energy Science and Engineering 常用仪器:发动机综合测试仪 作用:作用:又称发动机综合性能检验仪。它能对发动机进行不解体综合测试,并配备有标准的数据及专家分析系统,可通过对测试结果与标准数据比较,判断发动机整机或部分系统工作好坏。School of Energy Science and Engineering 三、故障诊断基本方法 故障诊断基本程序 向车主调查 外部检查 按规定程序调取故障码 有故障码且故障现象明显,按故障码提示诊断 有故障码而故障现象不明显,按间歇性故障诊断 显示正常码但故障现象明显,无故障码故障诊断 School of Energy Science and Engineering 故障码的读取方法 用诊断设备调取故障码:用诊断设备调取故障码:解码器与车上的诊断接口对接,即可通过解码器获得故障码及故障部位、原因,并可给予检修指导。此方法速度快、准确率高。利用故障诊断座调取故障码:利用故障诊断座调取故障码:按规定程序,通过“故障灯”来读取故障码,再通过查故障码表即可得知故障部位和原因。故障码显示灯一般在仪表盘上或电脑盒上。School of Energy Science and Engineering 间歇性故障诊断 间歇性故障:间歇性故障:受外界因素(如温度、受潮、振动等)影响而有时存在、有时又自动消失的故障。诊断此类故障,可模拟故障出现的条件和环境,使故障再现。方法有:振动法:振动法:线路接触不良或元件安装不牢引发的故障。加热法:加热法:只在发动机温度高时出现的故障。水淋法:水淋法:只在雨天、洗车后或高湿度时出现的故障。电器全部接通法:电器全部接通法:用电负荷过大而引起的故障。道路试验法:道路试验法:只在特定的行驶状态下出现的故障。School of Energy Science and Engineering 无故障码故障诊断 无故障码故障无故障码故障:指在车辆使用中,有明显的故障现象,但故障灯不亮,按规定程序调取故障码时,显示正常码。步骤步骤 检查内容检查内容 正常正常 不正常时的处理方法不正常时的处理方法 1 发动机不工作时检查蓄电池电压 不低于11V 充电或更换蓄电池 2 盘转发动机检查曲轴能否转动 能转动 按“故障诊断顺序表”诊断 3 起动发动机检查能否起动 能起动 直接转到步骤7进行检查 4 检查空气滤清器滤芯 是否脏或损坏 滤芯良好 清洁或更换滤芯 5 检查发动机怠速运转情况 怠速运转良好 按“故障诊断顺序表”诊断 6 检查发动机点火正时 点火正时准确 调整 7 检查燃油系统压力 压力正常 检查排除燃油系统故障 8 检查火花塞和高压线跳火情况 火花正常 检查排除点火系统故障 9 上述检查是否查明故障原因 查明故障原因 按“故障诊断顺序表”诊断 School of Energy Science and Engineering 故障诊断表 在对电控系统进行故障诊断时,按故障码提示或无故障码时,如果通过基本检查不能查明故障原因,则可根据故障现象按故障诊断表进行检查。School of Energy Science and Engineering 四、电路及电控元件故障诊断 汽车电路图识别常识:汽车电路的特点汽车电路的特点 利用汽车电路图可帮助迅速查找电控系统元件的安装位置,以便对故障相关线路进行检查,可避免检修过程中将线路错误连接。汽车电路分为:线路图、线路简图、电路原理图。汽车电气线路的共同特点:双电源、低直流电压;单线制;并联连接;负极搭铁;布局基本相同。School of Energy Science and Engineering 汽车电路图识别常识:汽车电路中的线路颜色标记及符号汽车电路中的线路颜色标记及符号 一般采用不同颜色、不同编号的导线来识别电器线路。国产汽车电器线路的主色与颜色标记如下:线路种类线路种类 主色主色 颜色标记颜色标记 电源线路 红 R 点火与起动线路 白 W 前照灯、雾灯等外部照明线路 蓝 U 转向灯及灯光信号线路 绿 G 防空灯及车内照明线路 黄 Y 仪表、报警信号及电喇叭线路 棕 N 收音机、时钟、点烟器等辅助电器线路 紫 P 多种辅助电机及电器控制线路 灰 S 搭铁线路 黑 B School of Energy Science and Engineering 连接器插接时连接器插接时的检测方法的检测方法 电路故障诊断 常见故障:常见故障:断路或短路。检查注意:检查注意:使用高阻抗数字万用表。选择测点:连接器端子,必需在连接器插接状态下进行检查时如下图所示。School of Energy Science and Engineering 断路检查:拆开线束连接器,分别测量相应端子间的电阻,若电阻为,说明两测点之间断路。短路检查:测量连接器端子间或与搭铁间是否导通,导通(电阻为0)即短路。典型传感典型传感器电路器电路 School of Energy Science and Engineering 电控系统元件故障诊断 电控系统主要元件故障与发动机故障现象之间的对应关系见表 School of Energy Science and Engineering School of Energy Science and Engineering 五、常见车型故障码读取与清除 日本丰田车系 日本日产车系 日本本田车系 日本三菱/韩国现代车系 美国克莱斯勒车系MPI系统 美国通用/韩国大宇车系SFI系统 美国福特车系EEC-系统 德国大众车系Motronic系统 德国奔驰车系LH/EZL系统 School of Energy Science and Engineering 日本丰田车系 诊断座类型诊断座类型 类型类型 类型类型 类型类型 School of Energy Science and Engineering 日本丰田车系故障码的调取方式 分普通方式普通方式和试验方式试验方式两种。普通方式调取故障码:普通方式调取故障码:将点火开关打开,但不起动发动机,短接诊断座上的TE1与E1端子,仪表盘上CHECK ENGINE灯即闪烁输出故障码。试验方式调取故障码:试验方式调取故障码:首先关闭点火开关,短接诊断座上的TE2与E1端子;然后再打开点火开关,起动发动机,并以不低于10km/h的车速进行路试;路试后,再短接诊断座上的TE1与E1端子,仪表盘上CHECK ENGINE灯即闪烁输出故障码。19941995年生产的部分丰田轿车装有年生产的部分丰田轿车装有16端子端子OBD-诊断座诊断座,用用跨接线短接诊断座上的跨接线短接诊断座上的5#和和6#端子端子,即可由仪表盘上即可由仪表盘上CHECK ENGINE灯读取故障码灯读取故障码。School of Energy Science and Engineering 故障码的清除故障码的清除:(两种方法)关闭点
