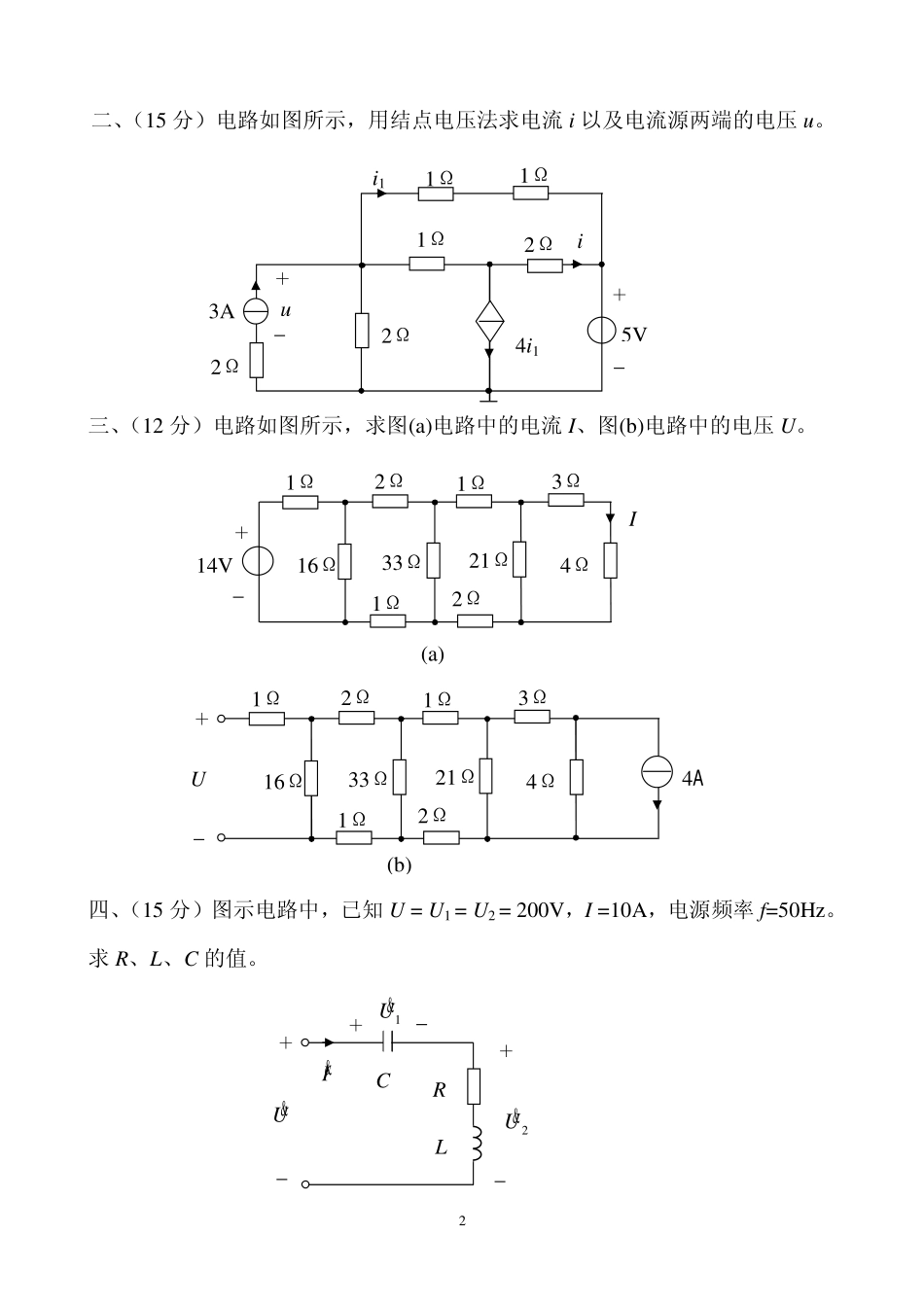

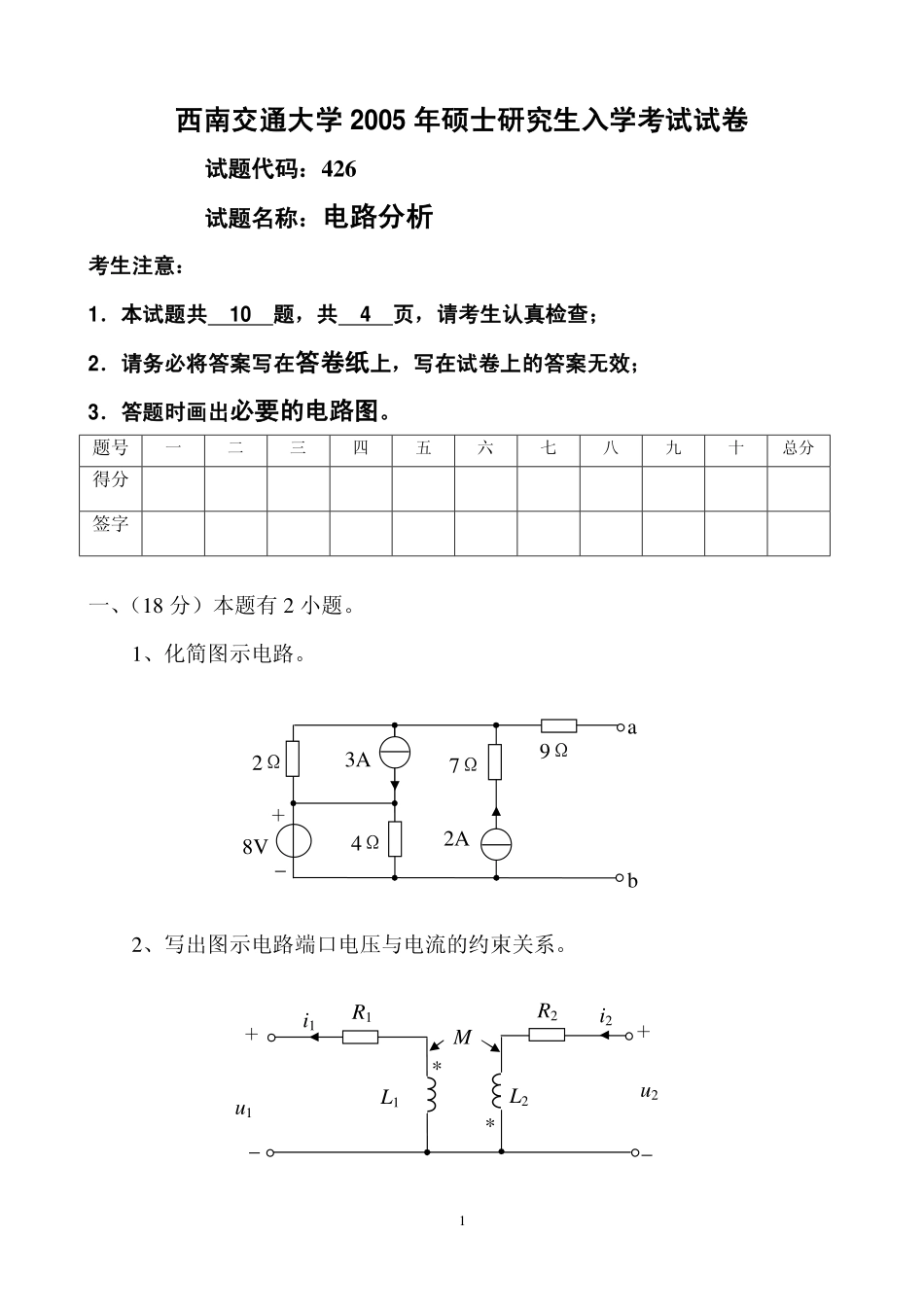

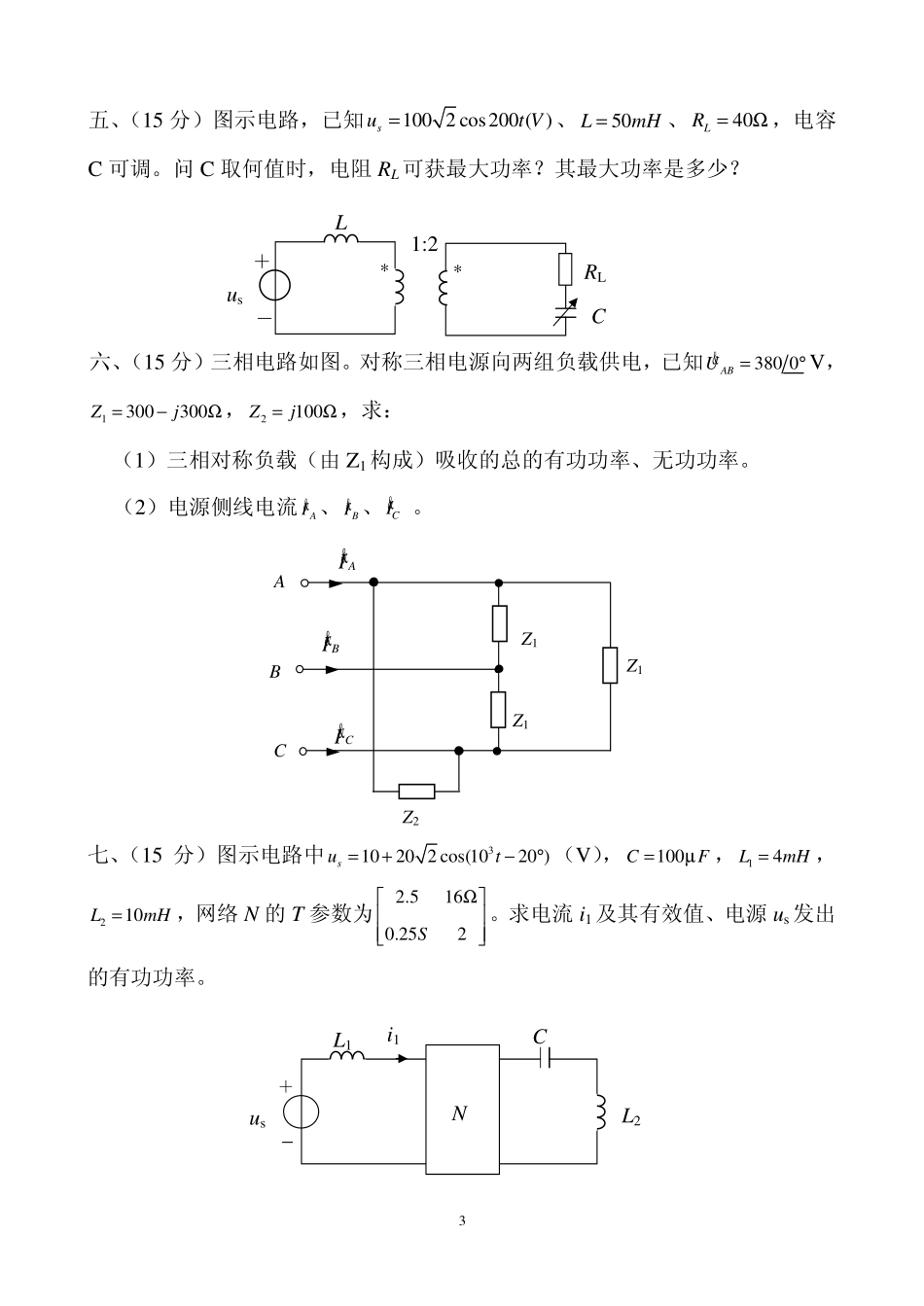

1西南交通大学2005年硕士研究生入学考试试卷试题代码：426试题名称：电路分析考生注意：1．本试题共10题，共4页，请考生认真检查；2．请务必将答案写在答卷纸上，写在试卷上的答案无效；3．答题时画出必要的电路图。题号一二三四五六七八九十总分得分签字一、（18分）本题有2小题。1、化简图示电路。2、写出图示电路端口电压与电流的约束关系。2Ω8V＋_3A7Ω9Ω4Ω2Aab＋_u1i1＋_u2i2R1R2L2L1**M2二、（15分）电路如图所示，用结点电压法求电流i以及电流源两端的电压u。三、（12分）电路如图所示，求图(a)电路中的电流I、图(b)电路中的电压U。四、（15分）图示电路中，已知U=U1=U2=200V，I=10A，电源频率f=50Hz。求R、L、C的值。＋_U&＋＋__1U&2U&CRLI&＋_14V1Ω1Ω1Ω16Ω2Ω33Ω2Ω21Ω3Ω4ΩI(a)＋_U1Ω1Ω1Ω16Ω2Ω33Ω2Ω21Ω3Ω4Ω(b)4Ai1＋_＋_u5V2Ω1Ω1Ω3A2Ω4i1i2Ω1Ω3五、（15分）图示电路，已知1002cos200()sutV=、50LmH=、40LR=Ω，电容C可调。问C取何值时，电阻RL可获最大功率？其最大功率是多少？六、（15分）三相电路如图。对称三相电源向两组负载供电，已知3800ABU=°&V，1300300Zj=−Ω，2100Zj=Ω，求：（1）三相对称负载（由Z1构成）吸收的总的有功功率、无功功率。（2）电源侧线电流AI&、BI&、CI&。七、（15分）图示电路中310202cos(1020)sut=+−°（V），100CFµ=，14LmH=，210LmH=，网络N的T参数为2.5160.252SΩ��������。求电流i1及其有效值、电源us发出的有功功率。us＋_NL1L2Ci1RL－＋∗∗1:2usCLABCAI&BI&CI&Z1Z1Z1Z24八、（15分）图示电路，已知(0)5CuV−=−、100CFµ=，0=t时开关K闭合。用时域法求0≥t时的()Cut和0()ut。九、（15分）电路如图。t<0时电路处于稳态，12sIA=（直流电源）、26()sitAδ=。（1）画出0≥t时的s域运算电路。（2）求出0≥t时的()Cut和()Lit。十、（15分）图示电路中，非线性电阻的伏安特性如图(b)。求u和i的值。Is1is20.1F1H7ΩiL＋－uC＋－∞＋5mAC3KΩ6KΩ3KΩ6KΩ＋－uCK(t=0)＋－uo＋－＋－uii1i120V10Ω10Ω5Ωi(A)u(V)1226(a)(b)0
