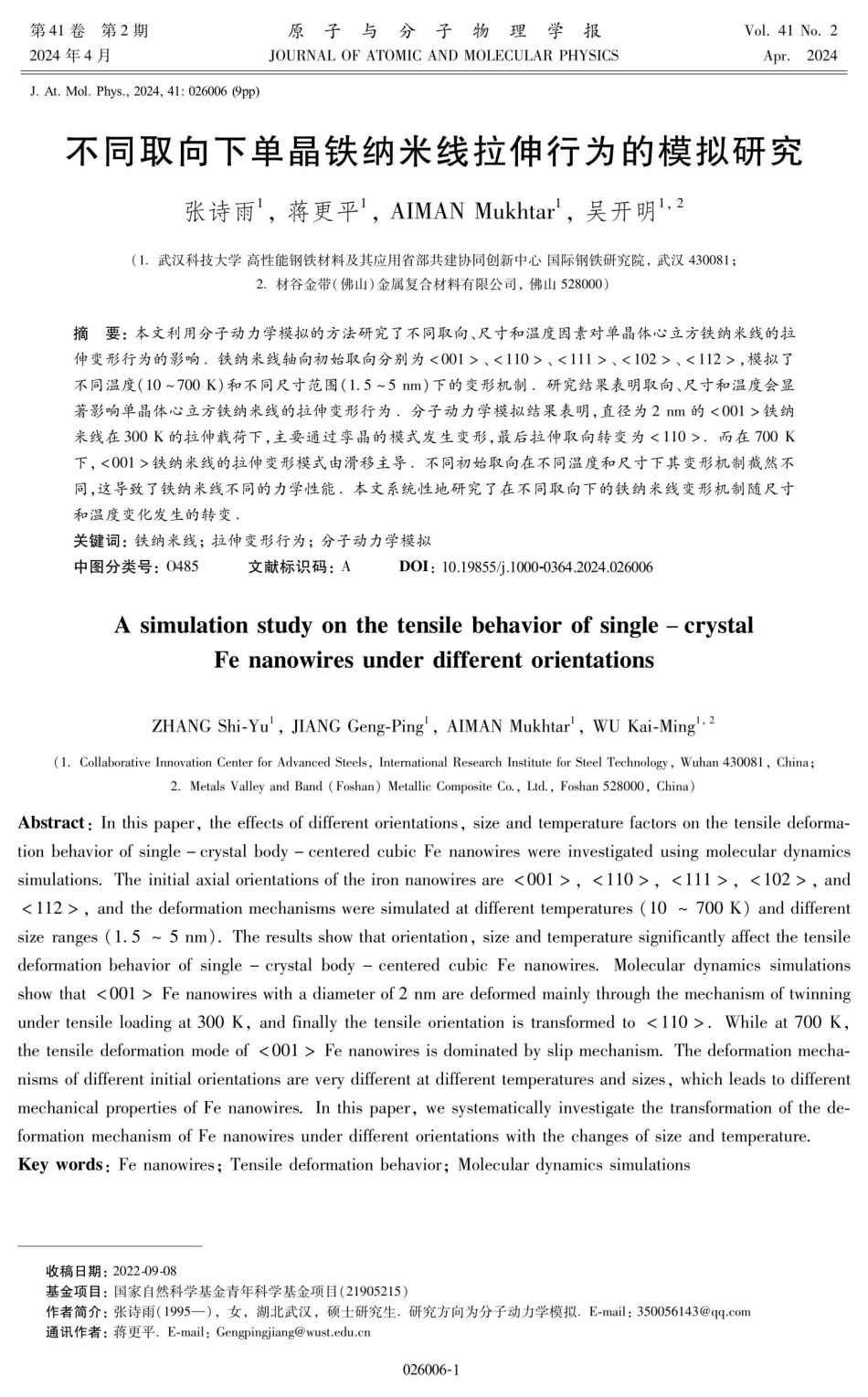

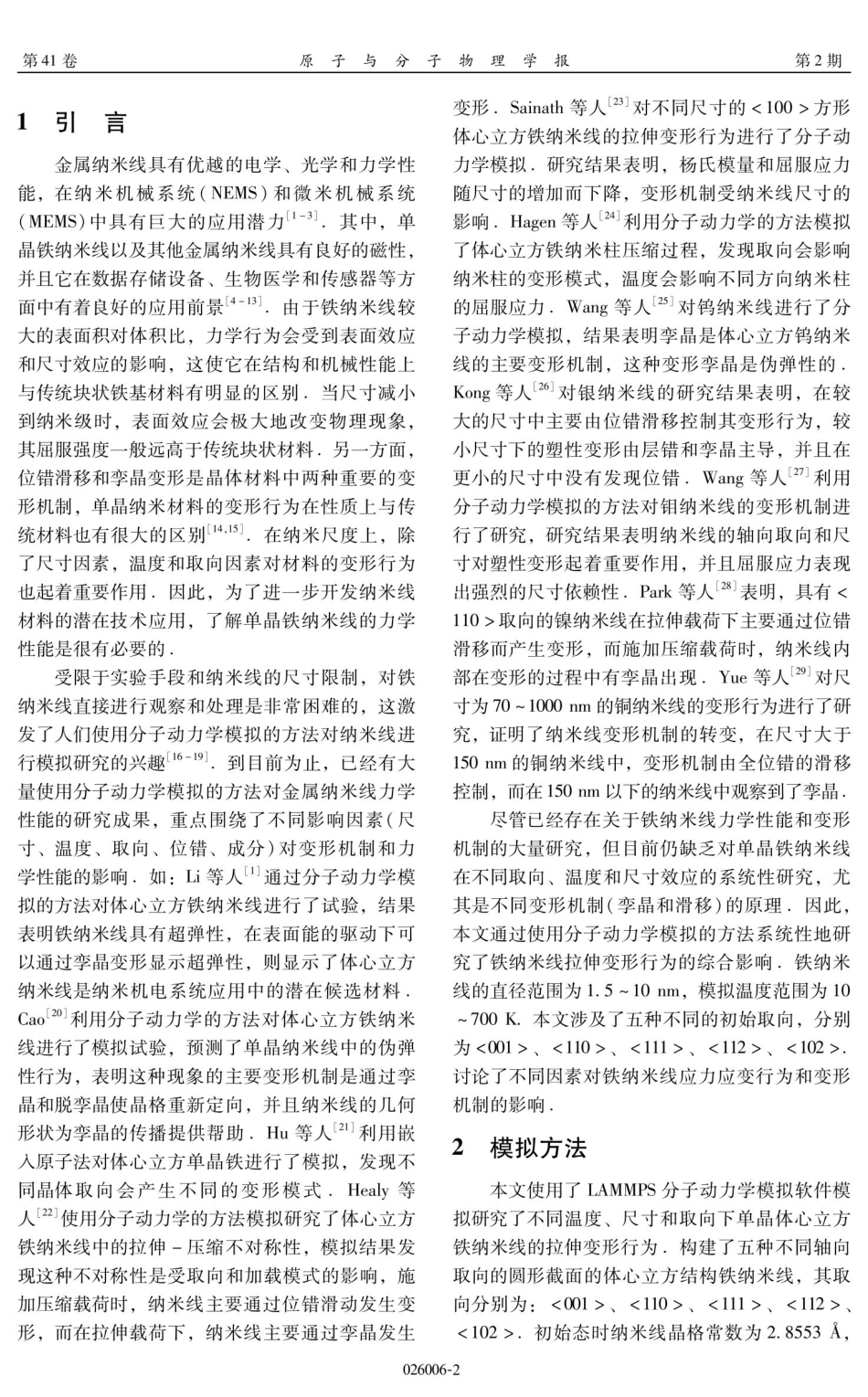

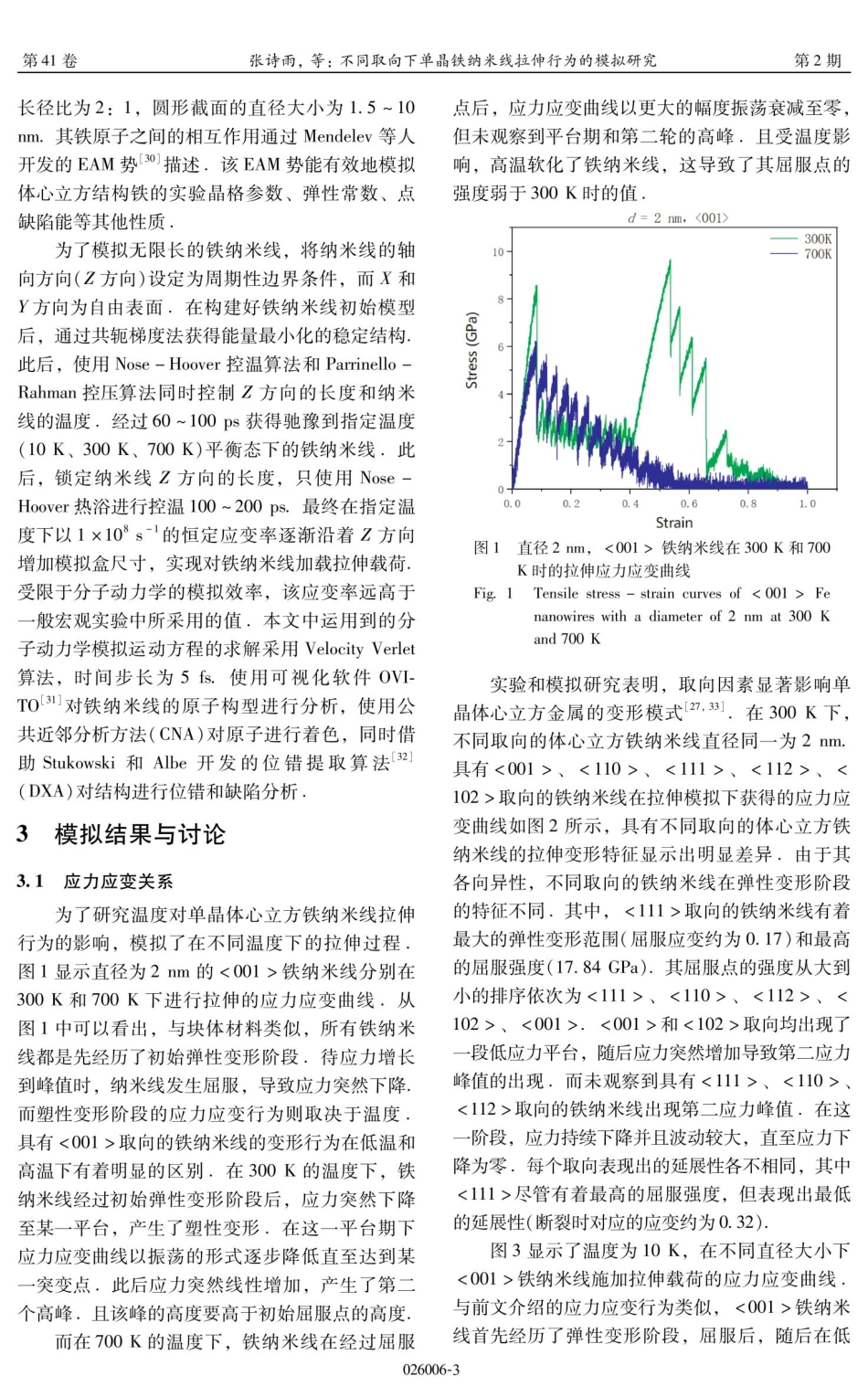

第41卷第2期2024年4月J.At.Mol.Phys.,2024,41:026006(9pp)不同取向下单晶铁纳米线拉伸行为的模拟研究原子与分子物理学报JOURNALOFATOMICANDMOLECULARPHYSICSVol.41No.2Apr.2024张诗雨'，蒋更平'，AIMANMukhtar'，吴开明1.2（1.武汉科技大学高性能钢铁材料及其应用省部共建协同创新中心国际钢铁研究院，武汉430081；2.材谷金带（佛山）金属复合材料有限公司，佛山528000）摘要：本文利用分子动力学模拟的方法研究了不同取向、尺寸和温度因素对单晶体心立方铁纳米线的拉伸变形行为的影响：铁纳米线轴向初始取向分别为<001>、<110>、<111>、<102><112>,模拟了不同温度(10~700K）和不同尺寸范围（1.5~5nm）下的变形机制。研究结果表明取向、尺寸和温度会显著影响单晶体心立方铁纳米线的拉伸变形行为：分子动力学模拟结果表明，直径为2nm的<001>铁纳米线在300K的拉伸载荷下,主要通过李晶的模式发生变形，最后拉伸取向转变为<110>.而在700K下，<001>铁纳米线的拉伸变形模式由滑移主导：不同初始取向在不同温度和尺寸下其变形机制截然不同，这导致了铁纳米线不同的力学性能，本文系统性地研究了在不同取向下的铁纳米线变形机制随尺寸和温度变化发生的转变：关键词：铁纳米线；拉伸变形行为；分子动力学模拟中图分类号：0485Asimulationstudyonthetensilebehaviorofsingle-crystalFenanowiresunderdifferentorientations文献标识码：AD01:10.19855/j.1000-0364.2024.026006ZHANGShi-Yu",JIANCCeng-Ping,AIMANMukhar,WUKai-Ming-?(1.CollaborativeInnovationCenterforAdvancedSteels,InternationalResearchInstituteforSteelTechnology,Wuhan430081,China;2.MetalsValleyandBand(Foshan)MetallicCompositeCo.,Ltd.,Foshan528000,China)Abstract:Inthispaper,theeffectsofdifferentorientations,sizeandtemperaturefactorsonthetensiledeforma-tionbehaviorofsingle-crystalbody-centeredcubicFenanowireswereinvestigatedusingmoleculardynamicssimulations.Theinitialaxialorientationsoftheironnanowiresare<001>,<110>,<111>,<102>,and<112>,andthedeformationmechanismsweresimulatedatdifferenttemperatures(10~700K)anddifferentsizeranges(1.5~5nm).Theresultsshowthatorientation,sizeandtemperaturesignificantlyaffectthetensiledeformationbehaviorofsingle-crystalbody-centeredcubicFenanowires.Moleculardynamicssimulationsshowthat<001>Fena...
