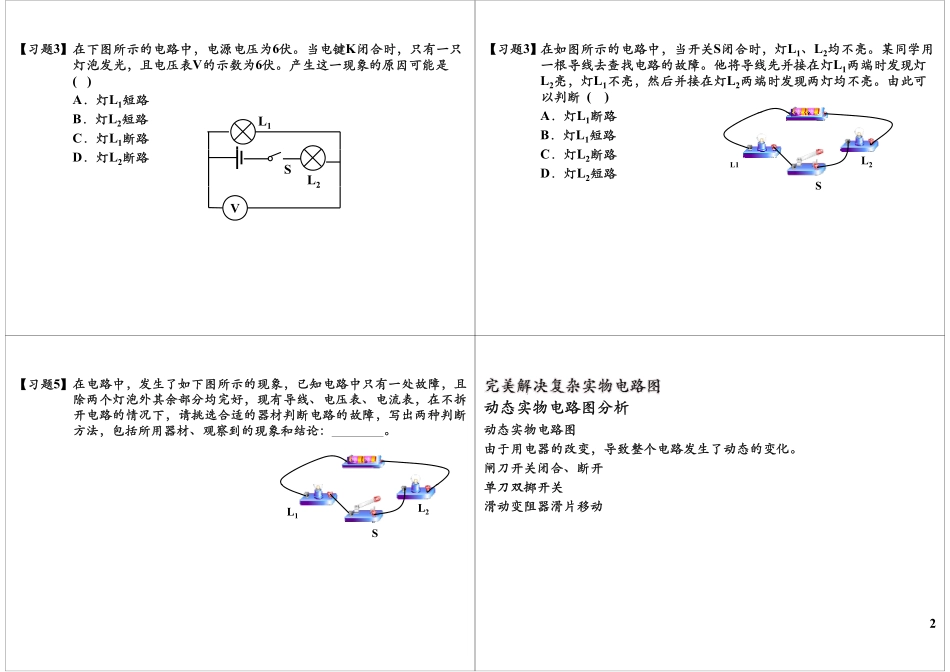

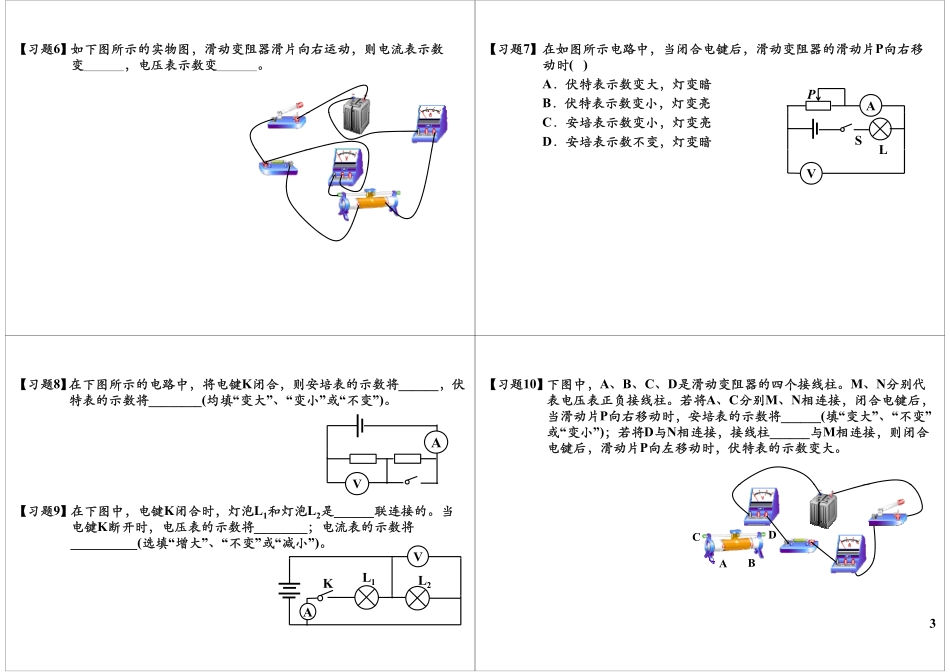

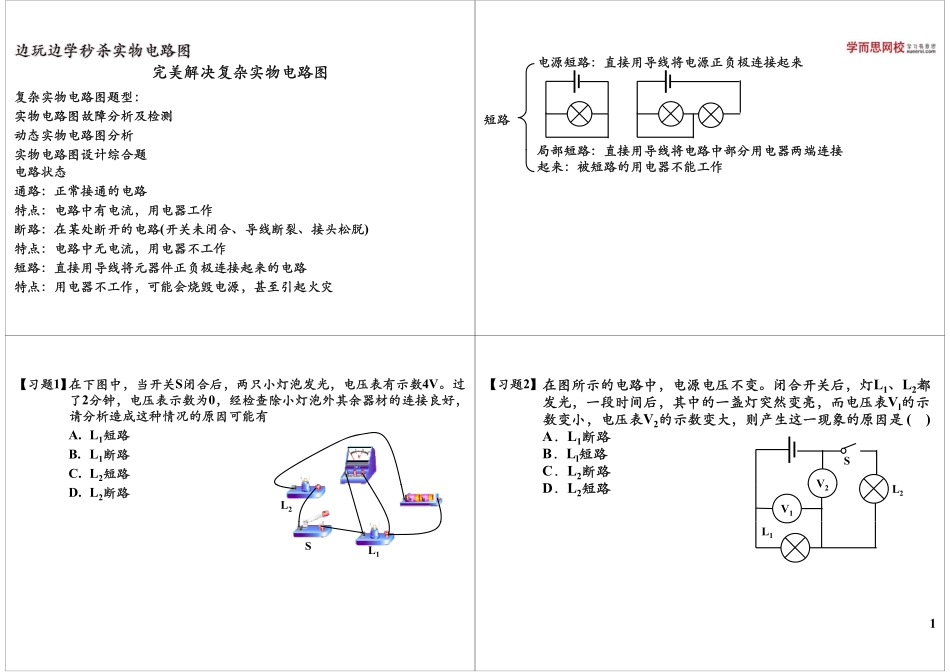

完美解决复杂实物电路图完美解决复杂实物电路图复杂实物电路图题型：实物电路图故障分析及检测实物电路图故障分析及检测动态实物电路图分析实物电路图设计综合题实物电路图设计综合题电路状态通路常接通的电路通路：正常接通的电路特点：电路中有电流，用电器工作某断路：在某处断开的电路(开关未闭合、导线断裂、接头松脱)特点：电路中无电流，用电器不工作短路：直接用导线将元器件正负极连接起来的电路特点：用电器不工作，可能会烧毁电源，甚至引起火灾电源短路：直接用导线将电源正负极连接起来短路局部短路：直接用导线将电路中部分用电器两端连接局部短路：直接用导线将电路中部分用电器两端连接起来：被短路的用电器不能工作【习题1】在下图中，当开关S闭合后，两只小灯泡发光，电压表有示数4V。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情的原能有请分析造成这种情况的原因可能有A.L1短路B.L1断路C.L2短路D.L2断路L2L1S【习题2】在图所示的电路中，电源电压不变。闭合开关后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()A．L1断路路B．Ll短路C．L2断路DL短路SVD．L2短路V2L2V1L11【习题3】在下图所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是()A．灯L1短路B．灯L2短路C．灯L1断路L1D．灯L2断路SL2V【习题3】在如图所示的电路中，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯亮灯亮然后并接在灯端时发灯均亮由此L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断()A灯L断路A．灯L1断路B．灯L1短路C灯L断路C．灯L2断路D．灯L2短路L1L2S【习题5】在电路中，发生了如下图所示的现象，已知电路中只有一处故障，且除两个灯泡外其余部分均完好，现有导线、电压表、电流表，在不拆开电路的情况下请挑选合适的器材判断电路的故障写出两种判断开电路的情况下，请挑选合适的器材判断电路的故障，写出两种判断方法，包括所用器材、观察到的现象和结论：。L1L2S动态实物电路图分析动态实物电路图由于用电器的改变导致整个电路发生了动态的变化动态实物电路图分析由于用电器的改变，导致整个电路发生了动态的变化。闸刀开关闭合、断开单刀双掷开关单刀双掷开关滑动变阻器滑片移动2【习...
