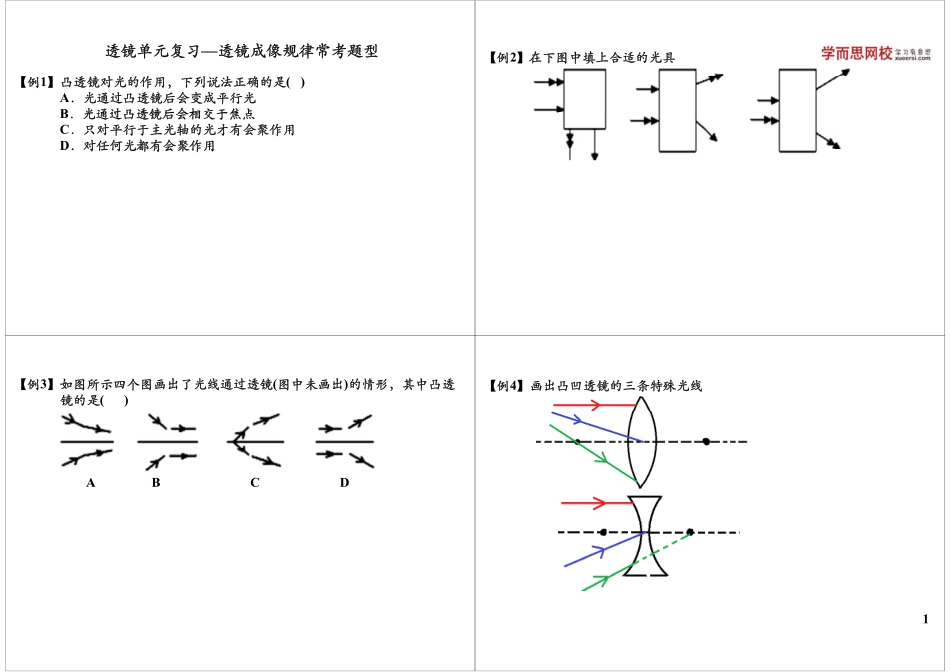

透镜单元复习—透镜成像规律常考题型【对光作【例1】凸透镜对光的作用，下列说法正确的是()A．光通过凸透镜后会变成平行光B光通过凸透镜后会相交于焦点B．光通过凸透镜后会相交于焦点C．只对平行于主光轴的光才有会聚作用D．对任何光都有会聚作用D．对任何光都有会聚作用【例2】在下图中填上合适的光具【例3】如图所示四个图画出了光线通过透镜(图中未画出)的情形，其中凸透镜的是()ABCDABCD【例4】画出凸凹透镜的三条特殊光线1【例5】小森同学在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点在abcde这五个点中:镜的焦点和二倍焦距点。在a、b、c、d、e这五个点中:①把烛焰放在________点上，可以成正立、放大的虚像的虚像。②把烛焰放在________点上，所成的像最小。③把烛焰放在点上是属于照相机原理③把烛焰放在________点上是属于照相机原理。④把烛焰放在________点上是属于投影仪原理。【例6】凸透镜成虚像时一定是()A．倒立的像B．正立的像C．缩小的像缩小的像D．像与物位于透镜两侧【例7】在凸透镜成像时物体位于2倍焦距以外当物距不断增大时像距将【例7】在凸透镜成像时，物体位于2倍焦距以外，当物距不断增大时，像距将不断______，像的大小将逐渐________【例8】做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则当蜡烛距透镜40cm时，在光屏上成____像，当蜡烛距透镜6cm时，光屏上____【例9】在做凸透镜成像的实验中发现：物距u1＝5cm，成正立的像；u2＝8cm时，成倒立的像。那么，下列判断中正确的是()A．u＝4cm时，可能成放大的实像B．u＝9cm时，一定成放大的实像C．u＝14cm时，可能成缩小的实像D．u＝17cm时，一定成缩小的实像2【例10】(2012•大庆)小宇在透明的玻璃板上用黑色画笔画了个手表盘，如图甲所示。把这个玻璃板放在透镜的左侧位置，并用平行光源对着玻璃板上的表盘照射如图所移动光屏直到在屏上成清晰像为止此上的表盘照射，如图乙所示，移动光屏直到在屏上成清晰像为止，此时表盘在光屏上所成的像是图丙中的()AAA．AB．BCCC．CD．D【例11】在做“探究凸透镜成像规律”的实验时，小明同学不小心将凸透镜边缘损坏了一小部分，在物距不发生改变的情况下，烛焰在光屏上所成的像的情的像的情况是()A．像的大小不变，清晰度不变B．像的大小不变，但亮度变暗C．像消失了D．像的效果要受影响，恰缺凸透镜损坏的那部分像【例...
