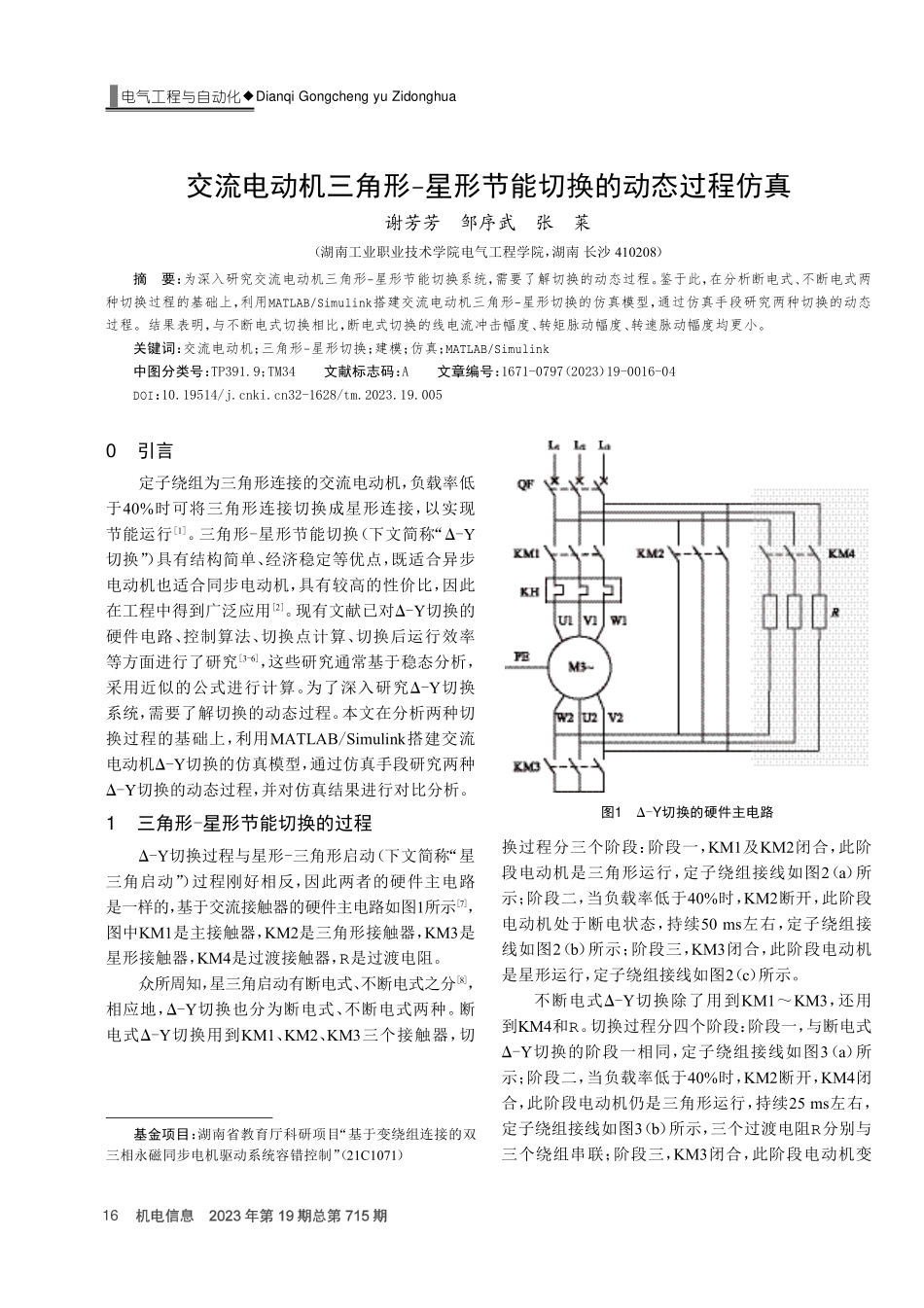

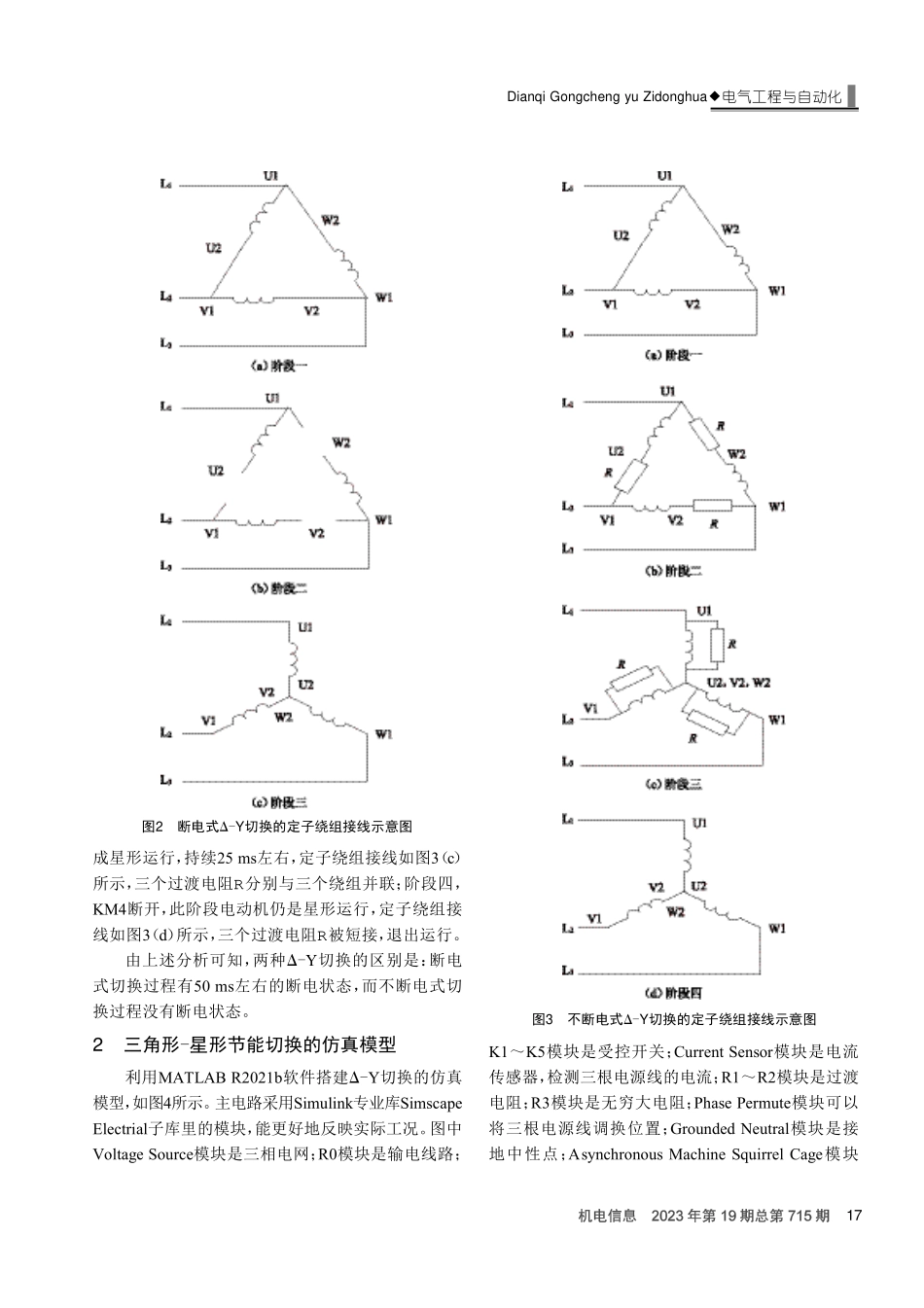

图1驻-Y切换的硬件主电路0引言定子绕组为三角形连接的交流电动机，负载率低于40%时可将三角形连接切换成星形连接，以实现节能运行[1]。三角形-星形节能切换（下文简称“驻-Y切换”）具有结构简单、经济稳定等优点，既适合异步电动机也适合同步电动机，具有较高的性价比，因此在工程中得到广泛应用[2]。现有文献已对驻-Y切换的硬件电路、控制算法、切换点计算、切换后运行效率等方面进行了研究[3-6]，这些研究通常基于稳态分析，采用近似的公式进行计算。为了深入研究驻-Y切换系统，需要了解切换的动态过程。本文在分析两种切换过程的基础上，利用MATLAB/Simulink搭建交流电动机驻-Y切换的仿真模型，通过仿真手段研究两种驻-Y切换的动态过程，并对仿真结果进行对比分析。1三角形-星形节能切换的过程驻-Y切换过程与星形-三角形启动（下文简称“星三角启动”）过程刚好相反，因此两者的硬件主电路是一样的，基于交流接触器的硬件主电路如图1所示[7]，图中KM1是主接触器，KM2是三角形接触器，KM3是星形接触器，KM4是过渡接触器，R是过渡电阻。众所周知，星三角启动有断电式、不断电式之分[8]，相应地，驻-Y切换也分为断电式、不断电式两种。断电式驻-Y切换用到KM1、KM2、KM3三个接触器，切换过程分三个阶段：阶段一，KM1及KM2闭合，此阶段电动机是三角形运行，定子绕组接线如图2（a）所示；阶段二，当负载率低于40%时，KM2断开，此阶段电动机处于断电状态，持续50ms左右，定子绕组接线如图2（b）所示；阶段三，KM3闭合，此阶段电动机是星形运行，定子绕组接线如图2（c）所示。不断电式驻-Y切换除了用到KM1～KM3，还用到KM4和R。切换过程分四个阶段：阶段一，与断电式驻-Y切换的阶段一相同，定子绕组接线如图3（a）所示；阶段二，当负载率低于40%时，KM2断开，KM4闭合，此阶段电动机仍是三角形运行，持续25ms左右，定子绕组接线如图3（b）所示，三个过渡电阻R分别与三个绕组串联；阶段三，KM3闭合，此阶段电动机变交流电动机三角形-星形节能切换的动态过程仿真谢芳芳邹序武张莱（湖南工业职业技术学院电气工程学院，湖南长沙410208）摘要：为深入研究交流电动机三角形-星形节能切换系统，需要了解切换的动态过程。鉴于此，在分析断电式、不断电式两种切换过程的基础上，利用MATLAB/Simulink搭建交流电动机三角形-星形切换的仿真模型，通过仿真手段研究两种切换的动态过程。结果表明，与不断电式切换相比，断电式切换的线电流冲击幅度、转矩脉动幅度、转...
