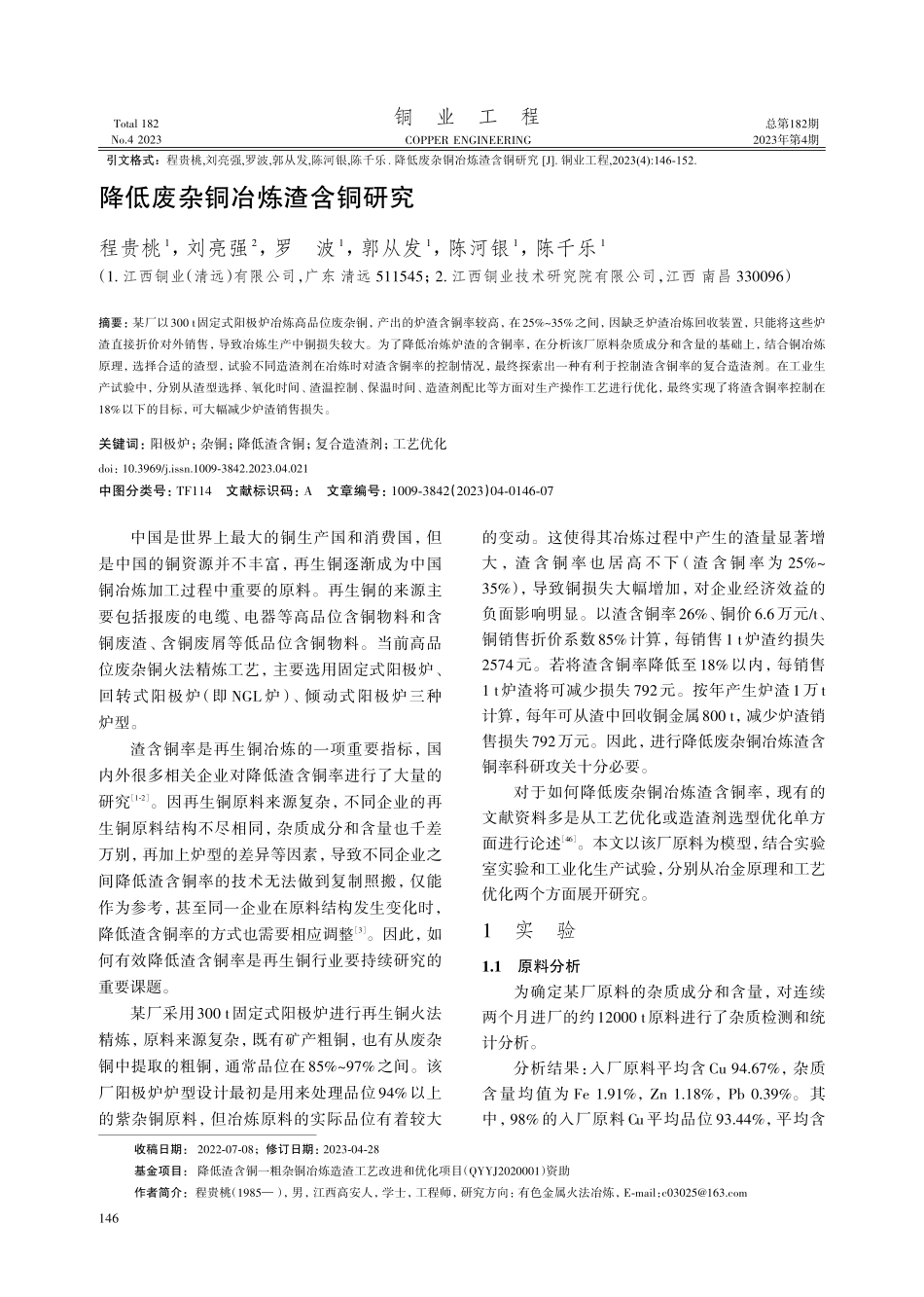

铜业工程COPPERENGINEERINGTotal182No.42023总第182期2023年第4期引文格式引文格式：程贵桃,刘亮强,罗波,郭从发,陈河银,陈千乐.降低废杂铜冶炼渣含铜研究[J].铜业工程,2023(4):146-152.降低废杂铜冶炼渣含铜研究程贵桃1，刘亮强2，罗波1，郭从发1，陈河银1，陈千乐1（1.江西铜业（清远）有限公司，广东清远511545；2.江西铜业技术研究院有限公司，江西南昌330096）摘要：某厂以300t固定式阳极炉冶炼高品位废杂铜，产出的炉渣含铜率较高，在25%~35%之间，因缺乏炉渣冶炼回收装置，只能将这些炉渣直接折价对外销售，导致冶炼生产中铜损失较大。为了降低冶炼炉渣的含铜率，在分析该厂原料杂质成分和含量的基础上，结合铜冶炼原理，选择合适的渣型，试验不同造渣剂在冶炼时对渣含铜率的控制情况，最终探索出一种有利于控制渣含铜率的复合造渣剂。在工业生产试验中，分别从渣型选择、氧化时间、渣温控制、保温时间、造渣剂配比等方面对生产操作工艺进行优化，最终实现了将渣含铜率控制在18%以下的目标，可大幅减少炉渣销售损失。关键词：阳极炉；杂铜；降低渣含铜；复合造渣剂；工艺优化doi：10.3969/j.issn.1009-3842.2023.04.021中图分类号：TF114文献标识码：A文章编号：1009-3842（2023）04-0146-07中国是世界上最大的铜生产国和消费国，但是中国的铜资源并不丰富，再生铜逐渐成为中国铜冶炼加工过程中重要的原料。再生铜的来源主要包括报废的电缆、电器等高品位含铜物料和含铜废渣、含铜废屑等低品位含铜物料。当前高品位废杂铜火法精炼工艺，主要选用固定式阳极炉、回转式阳极炉（即NGL炉）、倾动式阳极炉三种炉型。渣含铜率是再生铜冶炼的一项重要指标，国内外很多相关企业对降低渣含铜率进行了大量的研究［1-2］。因再生铜原料来源复杂，不同企业的再生铜原料结构不尽相同，杂质成分和含量也千差万别，再加上炉型的差异等因素，导致不同企业之间降低渣含铜率的技术无法做到复制照搬，仅能作为参考，甚至同一企业在原料结构发生变化时，降低渣含铜率的方式也需要相应调整［3］。因此，如何有效降低渣含铜率是再生铜行业要持续研究的重要课题。某厂采用300t固定式阳极炉进行再生铜火法精炼，原料来源复杂，既有矿产粗铜，也有从废杂铜中提取的粗铜，通常品位在85%~97%之间。该厂阳极炉炉型设计最初是用来处理品位94%以上的紫杂铜原料，但冶炼原料的实际品位有着较大的变动。这使得其冶炼过程中产生的渣量显著增大，渣含铜率也居高不下（渣含铜率为...
