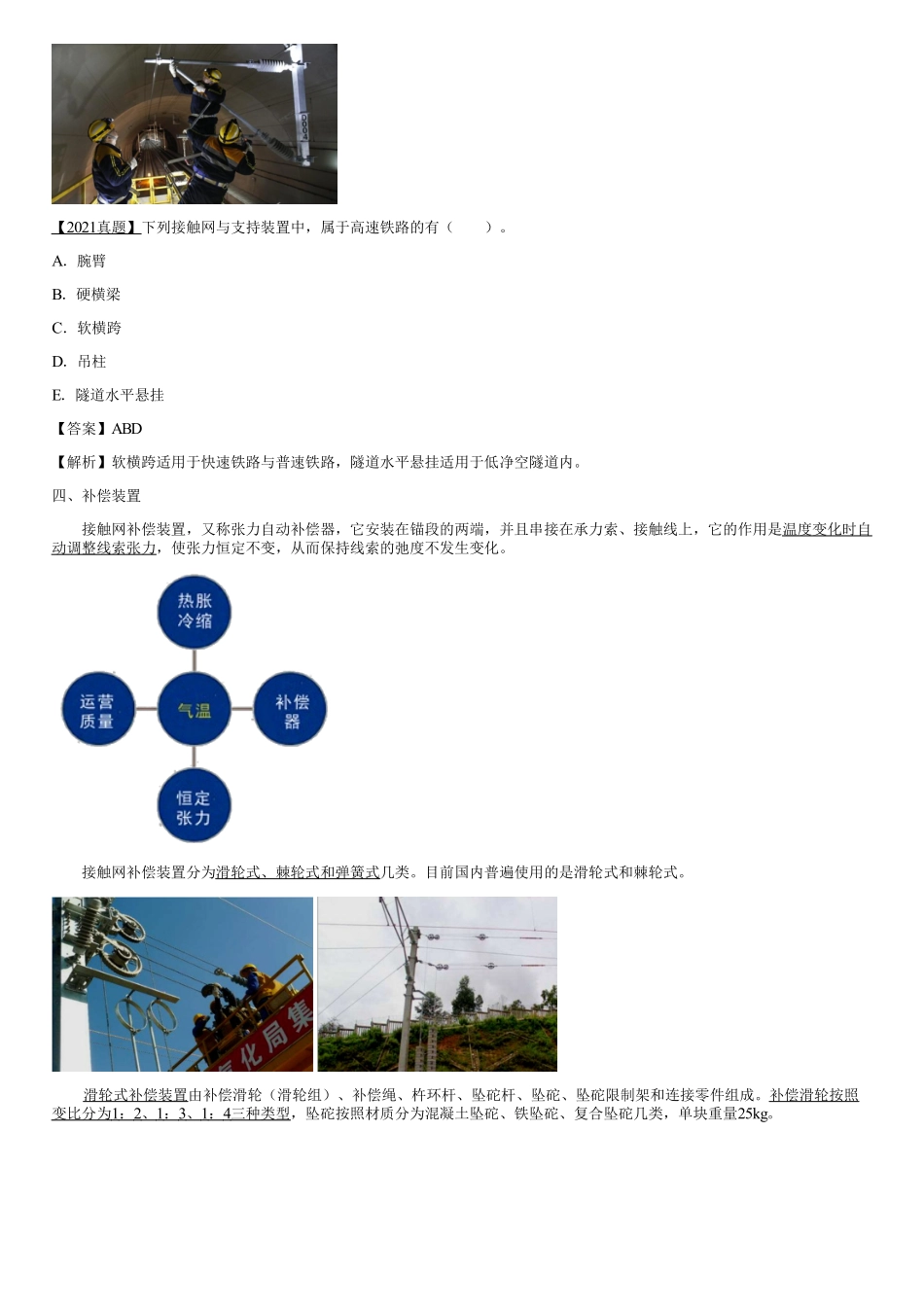

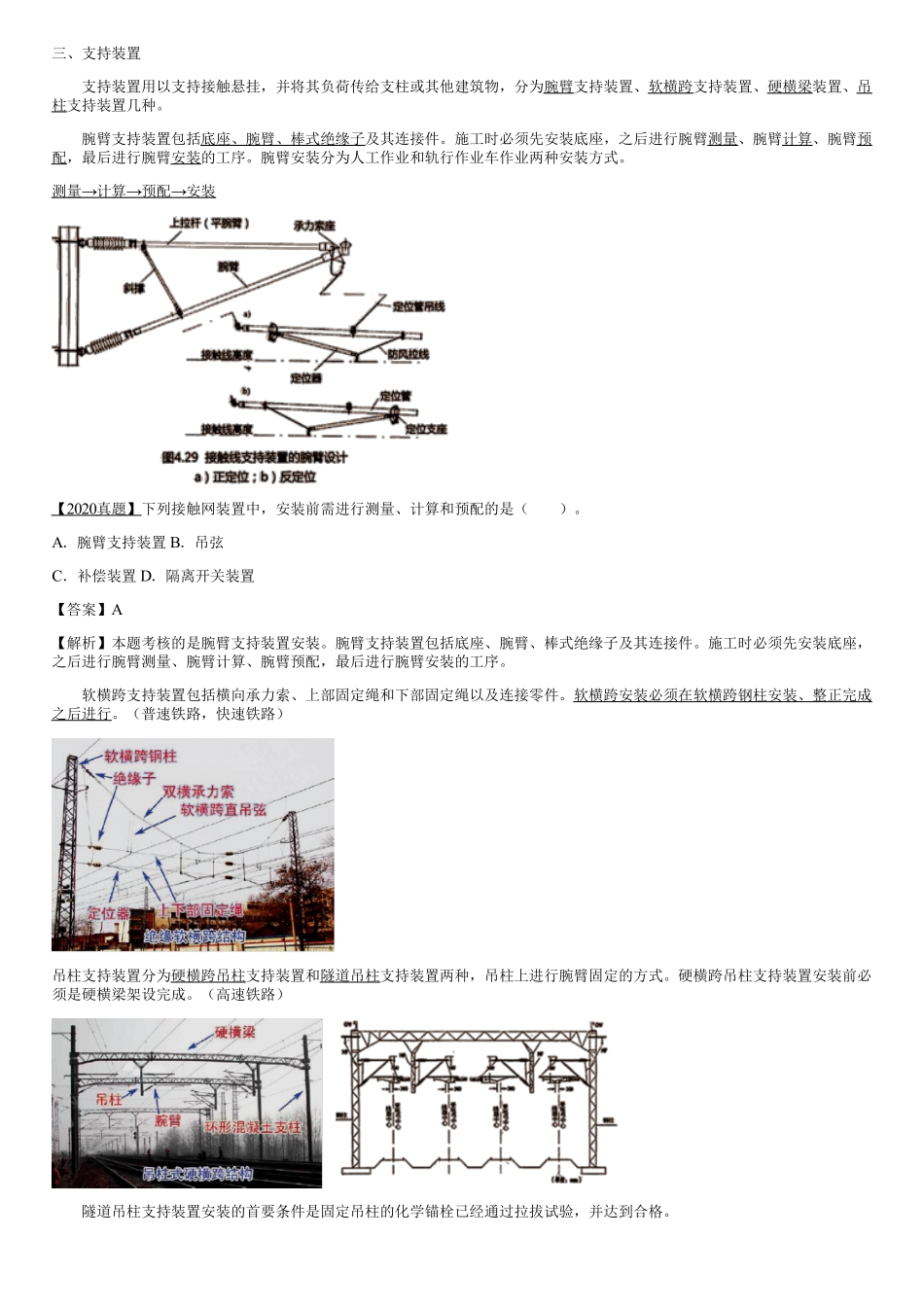

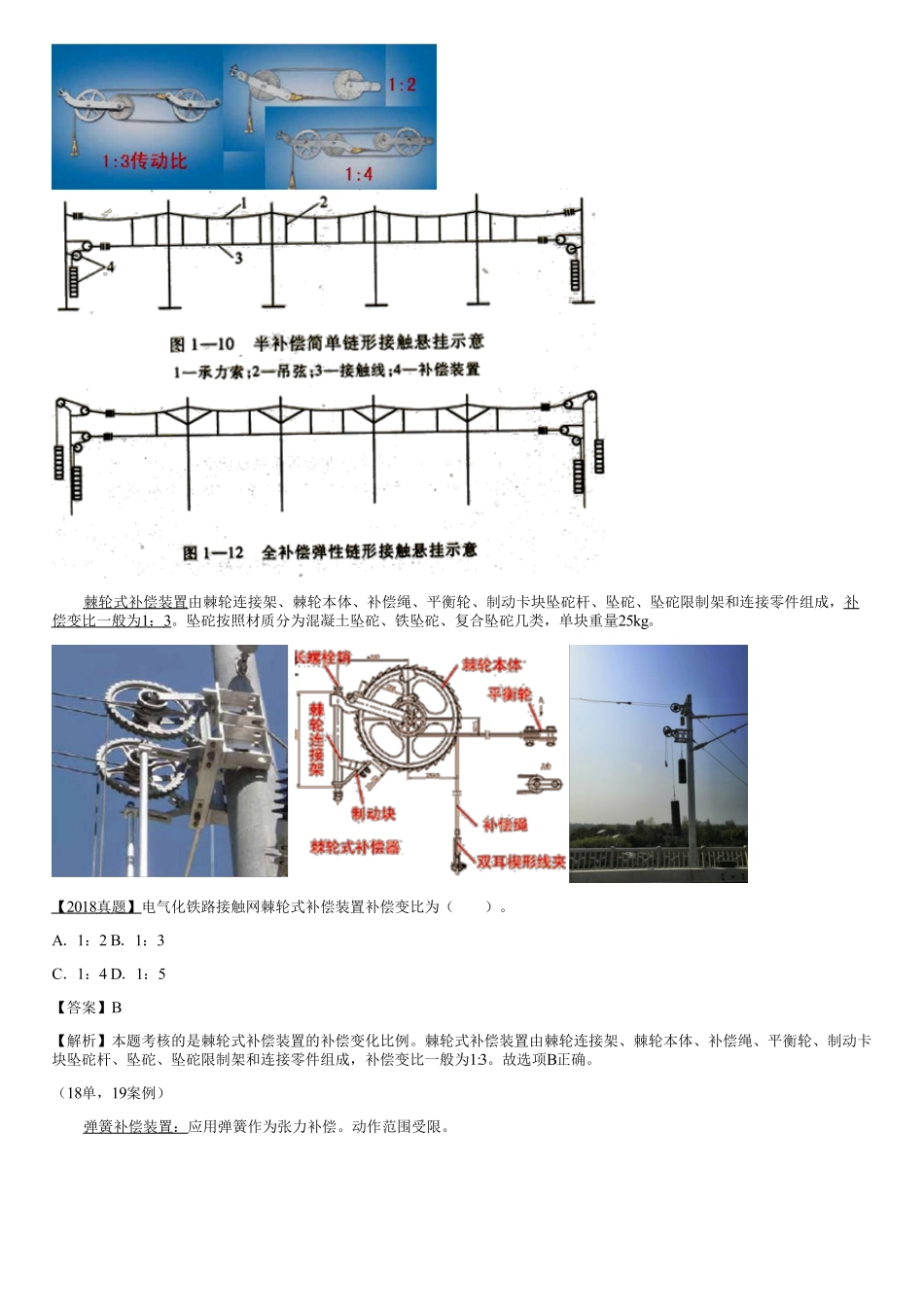

三、支持装置支持装置用以支持接触悬挂，并将其负荷传给支柱或其他建筑物，分为腕臂支持装置、软横跨支持装置、硬横梁装置、吊柱支持装置几种。腕臂支持装置包括底座、腕臂、棒式绝缘子及其连接件。施工时必须先安装底座，之后进行腕臂测量、腕臂计算、腕臂预配，最后进行腕臂安装的工序。腕臂安装分为人工作业和轨行作业车作业两种安装方式。测量→计算→预配→安装【2020真题】下列接触网装置中，安装前需进行测量、计算和预配的是（）。A．腕臂支持装置B．吊弦C．补偿装置D．隔离开关装置【答案】A【解析】本题考核的是腕臂支持装置安装。腕臂支持装置包括底座、腕臂、棒式绝缘子及其连接件。施工时必须先安装底座，之后进行腕臂测量、腕臂计算、腕臂预配，最后进行腕臂安装的工序。软横跨支持装置包括横向承力索、上部固定绳和下部固定绳以及连接零件。软横跨安装必须在软横跨钢柱安装、整正完成之后进行。（普速铁路，快速铁路）吊柱支持装置分为硬横跨吊柱支持装置和隧道吊柱支持装置两种，吊柱上进行腕臂固定的方式。硬横跨吊柱支持装置安装前必须是硬横梁架设完成。（高速铁路）隧道吊柱支持装置安装的首要条件是固定吊柱的化学锚栓已经通过拉拔试验，并达到合格。【2021真题】下列接触网与支持装置中，属于高速铁路的有（）。A．腕臂B．硬横梁C．软横跨D．吊柱E．隧道水平悬挂【答案】ABD【解析】软横跨适用于快速铁路与普速铁路，隧道水平悬挂适用于低净空隧道内。四、补偿装置接触网补偿装置，又称张力自动补偿器，它安装在锚段的两端，并且串接在承力索、接触线上，它的作用是温度变化时自动调整线索张力，使张力恒定不变，从而保持线索的弛度不发生变化。接触网补偿装置分为滑轮式、棘轮式和弹簧式几类。目前国内普遍使用的是滑轮式和棘轮式。滑轮式补偿装置由补偿滑轮（滑轮组）、补偿绳、杵环杆、坠砣杆、坠砣、坠砣限制架和连接零件组成。补偿滑轮按照变比分为1：2、1：3、1：4三种类型，坠砣按照材质分为混凝土坠砣、铁坠砣、复合坠砣几类，单块重量25kg。棘轮式补偿装置由棘轮连接架、棘轮本体、补偿绳、平衡轮、制动卡块坠砣杆、坠砣、坠砣限制架和连接零件组成，补偿变比一般为1：3。坠砣按照材质分为混凝土坠砣、铁坠砣、复合坠砣几类，单块重量25kg。【2018真题】电气化铁路接触网棘轮式补偿装置补偿变比为（）。A．1：2B．1：3C．1：4D．1：5【答案】B【解析】本题考核的是棘轮式补偿装置的补偿变化比例。棘轮式补偿装置由...
