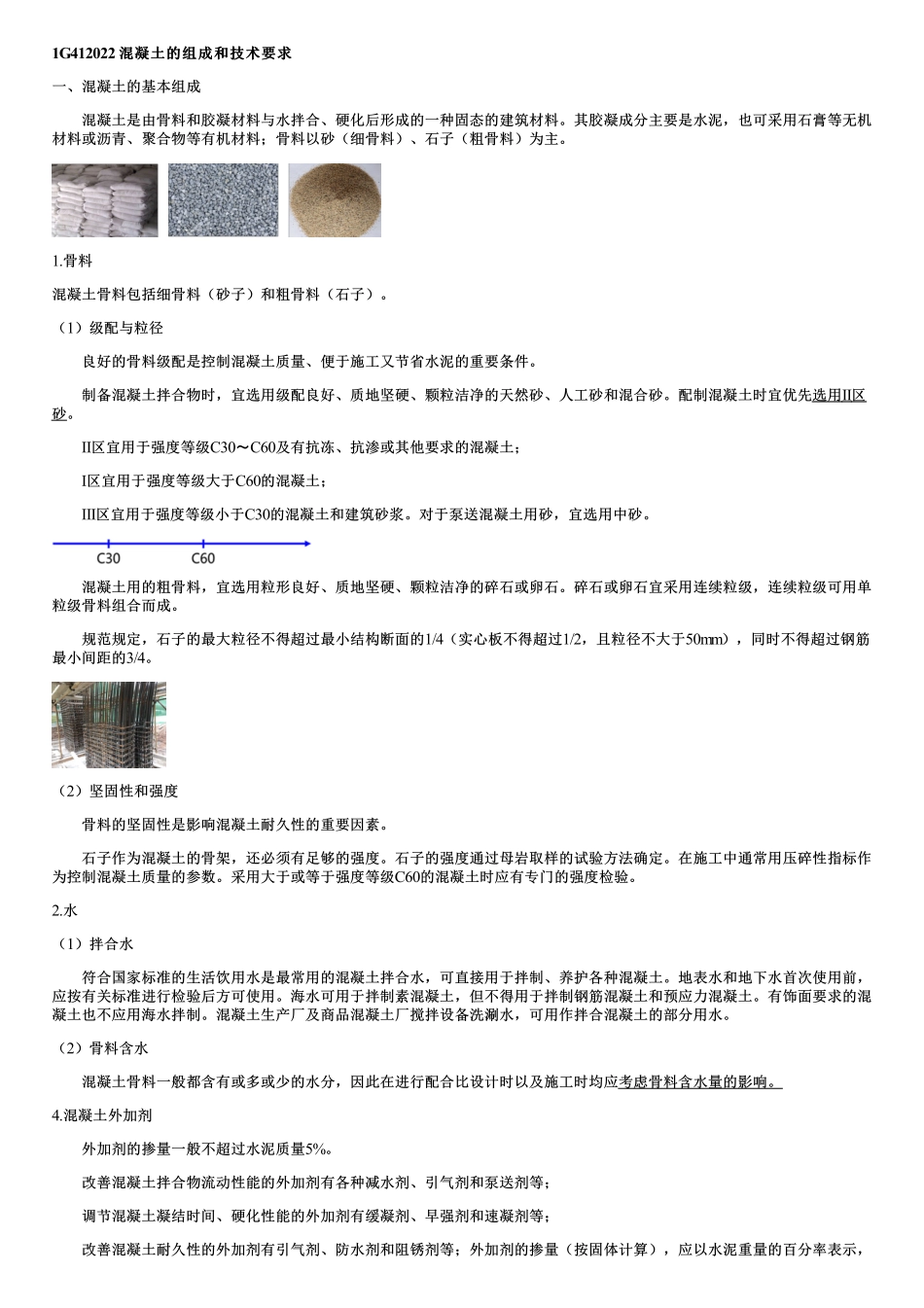

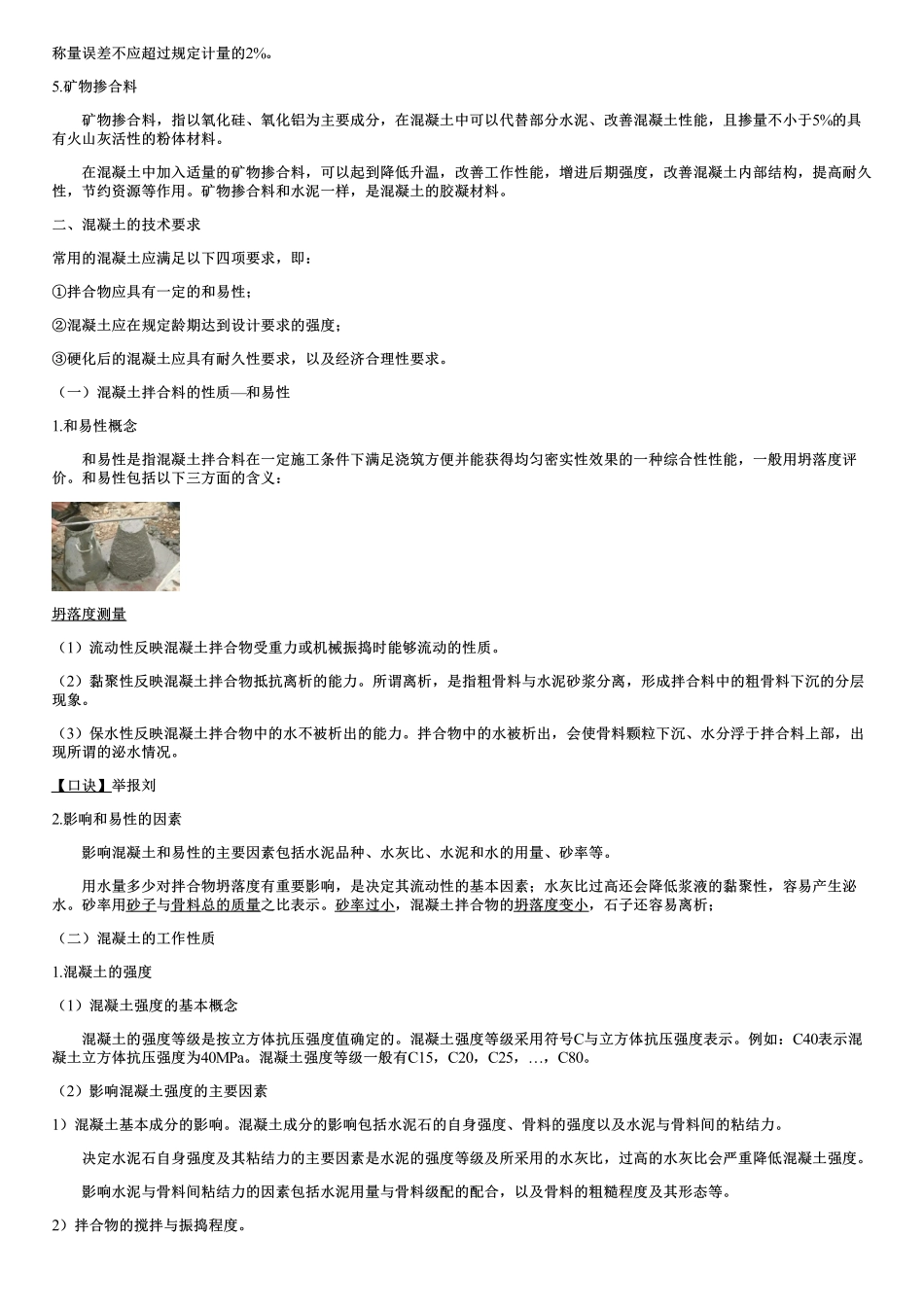

1G412022混凝土的组成和技术要求混凝土的组成和技术要求一、混凝土的基本组成混凝土是由骨料和胶凝材料与水拌合、硬化后形成的一种固态的建筑材料。其胶凝成分主要是水泥，也可采用石膏等无机材料或沥青、聚合物等有机材料；骨料以砂（细骨料）、石子（粗骨料）为主。1.骨料混凝土骨料包括细骨料（砂子）和粗骨料（石子）。（1）级配与粒径良好的骨料级配是控制混凝土质量、便于施工又节省水泥的重要条件。制备混凝土拌合物时，宜选用级配良好、质地坚硬、颗粒洁净的天然砂、人工砂和混合砂。配制混凝土时宜优先选用II区砂。II区宜用于强度等级C30〜C60及有抗冻、抗渗或其他要求的混凝土；I区宜用于强度等级大于C60的混凝土；III区宜用于强度等级小于C30的混凝土和建筑砂浆。对于泵送混凝土用砂，宜选用中砂。混凝土用的粗骨料，宜选用粒形良好、质地坚硬、颗粒洁净的碎石或卵石。碎石或卵石宜采用连续粒级，连续粒级可用单粒级骨料组合而成。规范规定，石子的最大粒径不得超过最小结构断面的1/4（实心板不得超过1/2，且粒径不大于50mm），同时不得超过钢筋最小间距的3/4。（2）坚固性和强度骨料的坚固性是影响混凝土耐久性的重要因素。石子作为混凝土的骨架，还必须有足够的强度。石子的强度通过母岩取样的试验方法确定。在施工中通常用压碎性指标作为控制混凝土质量的参数。采用大于或等于强度等级C60的混凝土时应有专门的强度检验。2.水（1）拌合水符合国家标准的生活饮用水是最常用的混凝土拌合水，可直接用于拌制、养护各种混凝土。地表水和地下水首次使用前，应按有关标准进行检验后方可使用。海水可用于拌制素混凝土，但不得用于拌制钢筋混凝土和预应力混凝土。有饰面要求的混凝土也不应用海水拌制。混凝土生产厂及商品混凝土厂搅拌设备洗涮水，可用作拌合混凝土的部分用水。（2）骨料含水混凝土骨料一般都含有或多或少的水分，因此在进行配合比设计时以及施工时均应考虑骨料含水量的影响。4.混凝土外加剂外加剂的掺量一般不超过水泥质量5%。改善混凝土拌合物流动性能的外加剂有各种减水剂、引气剂和泵送剂等；调节混凝土凝结时间、硬化性能的外加剂有缓凝剂、早强剂和速凝剂等；改善混凝土耐久性的外加剂有引气剂、防水剂和阻锈剂等；外加剂的掺量（按固体计算），应以水泥重量的百分率表示，称量误差不应超过规定计量的2%。5.矿物掺合料矿物掺合料，指以氧化硅、氧化铝为主要成分，在混凝土中可以代替部分水泥、改善混凝土性能，且掺量不...
