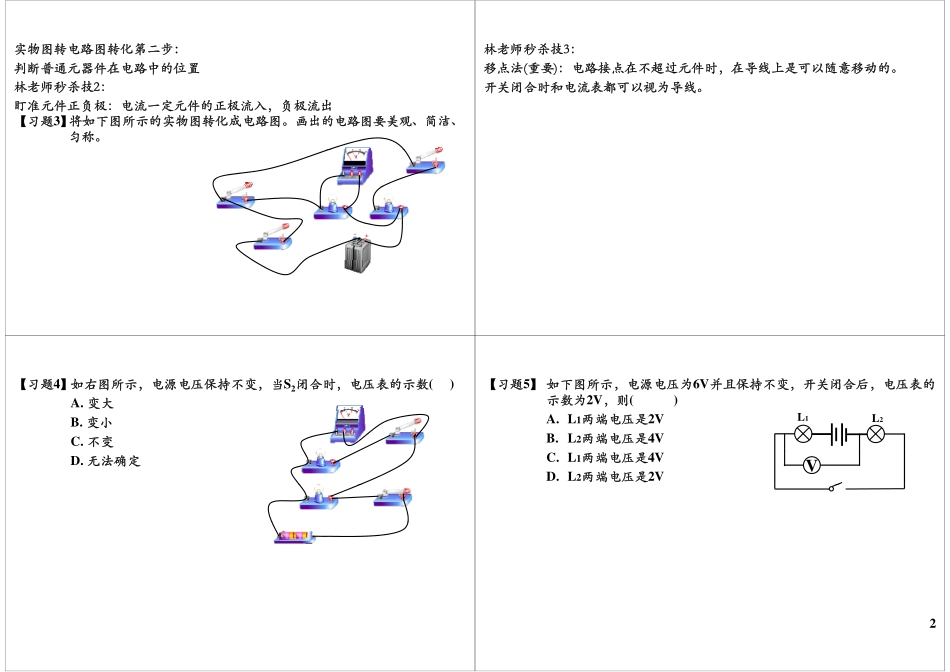

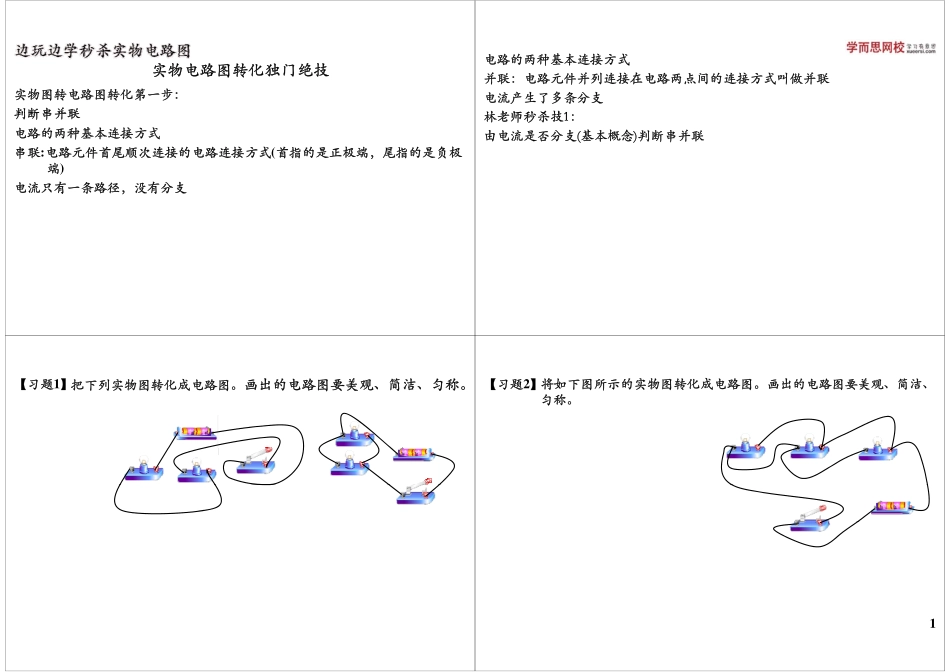

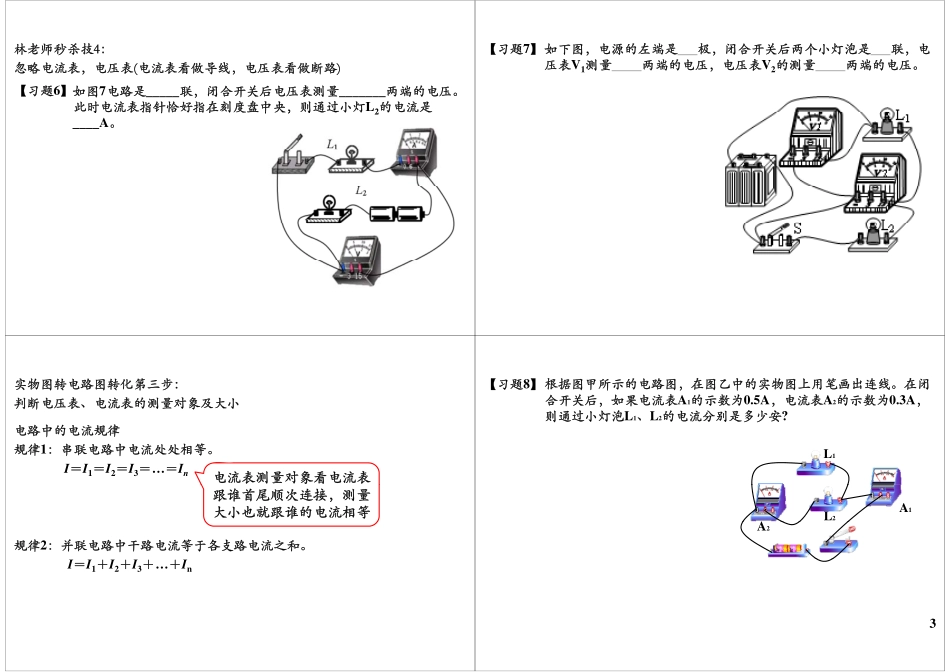

实物电路图转化独门绝技实物电路图转化独门绝技实物图转电路图转化第一步：判断串并联判断串并联电路的两种基本连接方式串联电路元件首尾顺次连接的电路连接方式(首指的是正极端尾指的是负极串联:电路元件首尾顺次连接的电路连接方式(首指的是正极端，尾指的是负极端)电流只有条路径没有分支电流只有一条路径，没有分支电路的两种基本连接方式并联电路元件并列连接在电路两点间的连接方式叫做并联并联：电路元件并列连接在电路两点间的连接方式叫做并联电流产生了多条分支林老师秒杀技1林老师秒杀技1：由电流是否分支(基本概念)判断串并联【习题1】把下列实物图转化成电路图。画出的电路图要美观、简洁、匀称。【习题2】将如下图所示的实物图转化成电路图。画出的电路图要美观、简洁、匀称。1实物图转电路图转化第二步：判断普通元器件在电路中的位置林老师秒杀技2：盯准元件正负极：电流一定元件的正极流入，负极流出【习题3】将如下图所示的实物图转化成电路图。画出的电路图要美观、简洁、匀称。林老师秒杀技3：移点法(重要)：电路接点在不超过元件时，在导线上是可以随意移动的。开关闭合时和电流表都可以视为导线。【习题4】如右图所示，电源电压保持不变，当S2闭合时，电压表的示数()A.变大B.变小C.不变D.无法确定【习题5】如下图所示，电源电压为6V并且保持不变，开关闭合后，电压表的示数为2V，则()A.L1两端电压是2VB.L2两端电压是4VL1L2C.L1两端电压是4VD.L2两端电压是2VV2林老师秒杀技4：忽略电流表，电压表(电流表看做导线，电压表看做断路)【习题6】如图7电路是_____联，闭合开关后电压表测量_______两端的电压。此时电流表指针恰好指在刻度盘中央，则通过小灯L2的电流是时针在中，则2____A。【习题7】如下图，电源的左端是极，闭合开关后两个小灯泡是联，电压表V1测量两端的电压，电压表V2的测量两端的电压。实物图转电路图转化第三步：判断电压表、电流表的测量对象及大小电路中的电流规律规律1：串联电路中电流处处相等规律1：串联电路中电流处处相等。I＝I1＝I2＝I3＝…＝In电流表测量对象看电流表跟谁首尾顺次连接，测量大小也就跟谁的电流相等规律2：并联电路中干路电流等于各支路电流之和。I＝I1＋I2＋I3＋…＋In【习题8】根据图甲所示的电路图，在图乙中的实物图上用笔画出连线。在闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡的电流分别是多少安?则通过小灯泡L1、L2的电流分别是多少安?L1A1AL2...
