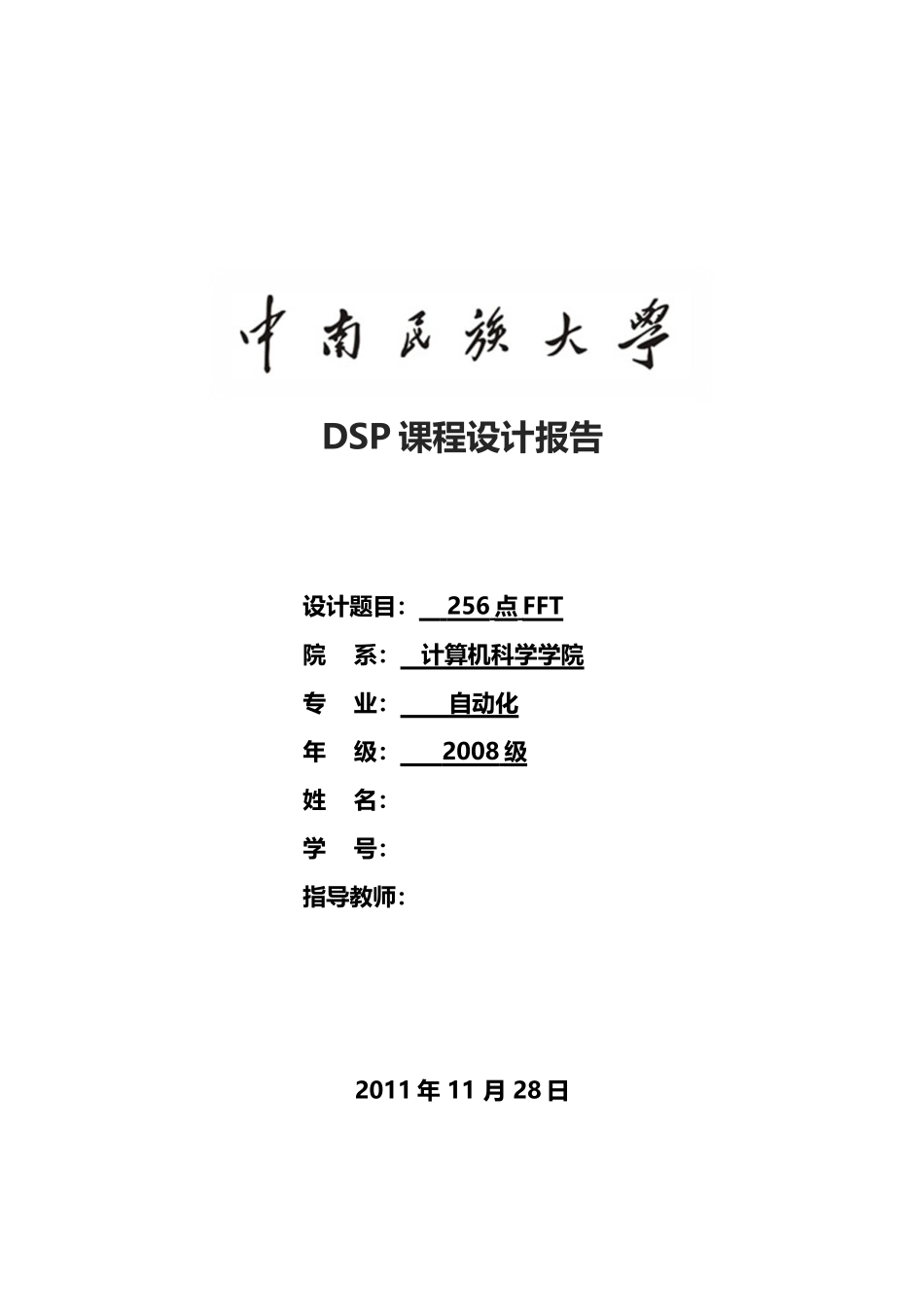

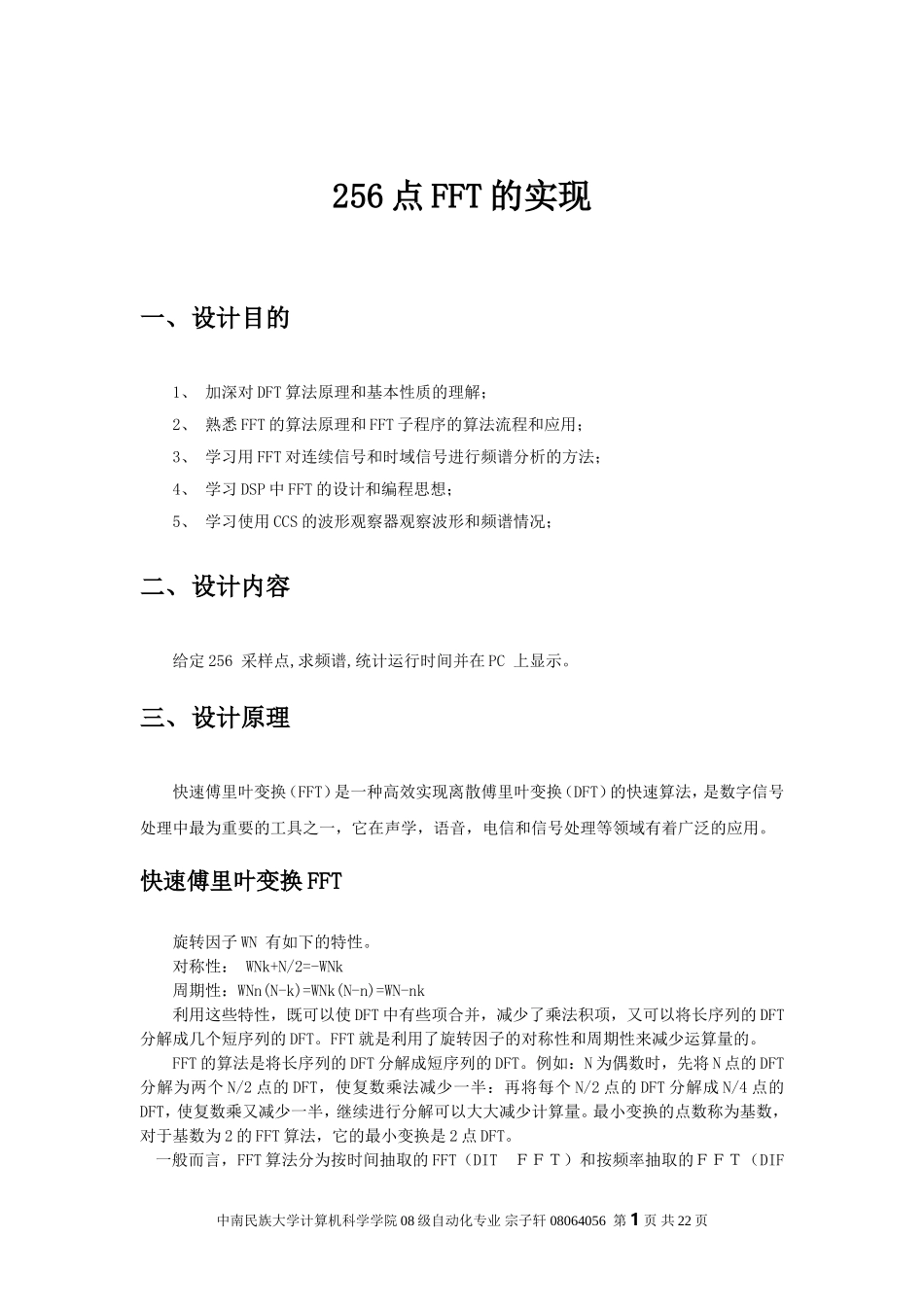

DSP课程设计报告设计题目：256点FFT院系：计算机科学学院专业：自动化年级：2008级姓名：学号：指导教师：2011年11月28日256点FFT的实现一、设计目的1、加深对DFT算法原理和基本性质的理解；2、熟悉FFT的算法原理和FFT子程序的算法流程和应用；3、学习用FFT对连续信号和时域信号进行频谱分析的方法；4、学习DSP中FFT的设计和编程思想；5、学习使用CCS的波形观察器观察波形和频谱情况；二、设计内容给定256采样点,求频谱,统计运行时间并在PC上显示。三、设计原理快速傅里叶变换（FFT）是一种高效实现离散傅里叶变换（DFT）的快速算法，是数字信号处理中最为重要的工具之一，它在声学，语音，电信和信号处理等领域有着广泛的应用。快速傅里叶变换FFT旋转因子WN有如下的特性。对称性：WNk+N/2=-WNk周期性：WNn(N-k)=WNk(N-n)=WN-nk利用这些特性，既可以使DFT中有些项合并，减少了乘法积项，又可以将长序列的DFT分解成几个短序列的DFT。FFT就是利用了旋转因子的对称性和周期性来减少运算量的。FFT的算法是将长序列的DFT分解成短序列的DFT。例如：N为偶数时，先将N点的DFT分解为两个N/2点的DFT，使复数乘法减少一半：再将每个N/2点的DFT分解成N/4点的DFT，使复数乘又减少一半，继续进行分解可以大大减少计算量。最小变换的点数称为基数，对于基数为2的FFT算法，它的最小变换是2点DFT。一般而言，FFT算法分为按时间抽取的FFT（DITＦＦＴ）和按频率抽取的ＦＦＴ（DIF中南民族大学计算机科学学院08级自动化专业宗子轩08064056第1页共22页FFT）两大类。ＤIFFFT算法是在时域内将每一级输入序列依次按奇／偶分成２个短序列进行计算。而DIFFFT算法是在频域内将每一级输入序列依次奇／偶分成２个短序列进行计算。两者的区别是旋转因子出现的位置不同，得算法是一样的。在DIFFFT算法中，旋转因子出现在输入端，而在DIFFFT算法中它出现在输入端。假定序列x(n)的点数N是2的幂，按照DIFFFT算法可将其分为偶序列和奇序列。偶序列：x(2r)=x1(r)奇序列：x(2r+1)=x2(r)其中：r=0,1,2,…,N/2-1则x(n)的DFT表示为式中，x1(k)和x2(k)分别为x1(r)和x2(r)的N/2的DFT。由于对称性，WNk+N/2=-WNk。因此，N点DFT可分为两部分：前半部分：x(k)=x1(k)+WkNx2(k)（4）后半部分：x(N/2+k)=x1(k)-WkNx2(k)k=0,1,…,N/2-1（5）从式（4）和式（5）可以看出，只要求出0~N/2-1区间x1(k)和x2(k)的值，就可求出0~N-1区间x(k)的N点值。以同样的方式进行抽取，可以求得N/4点的DFT，重复抽取过程...
