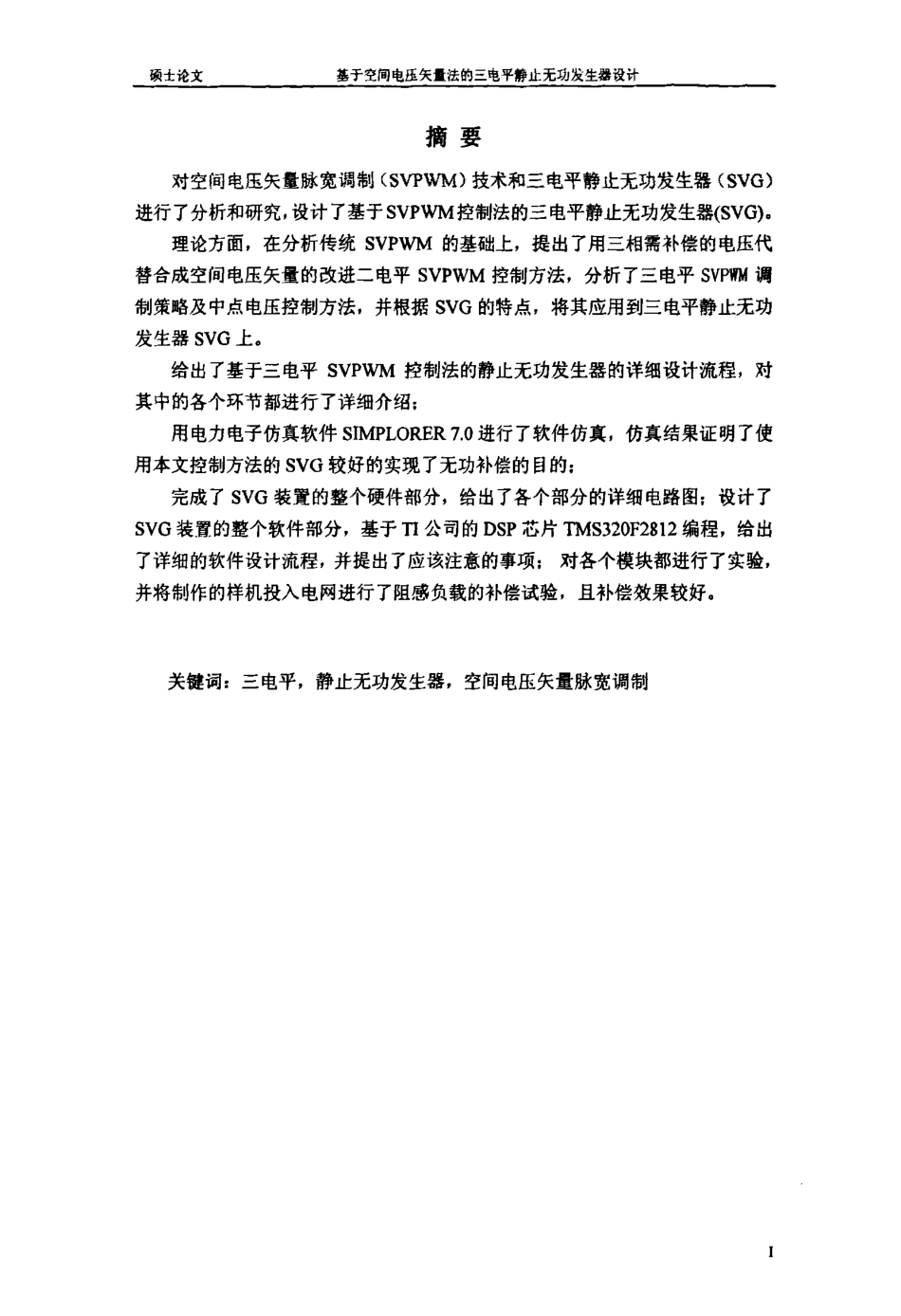

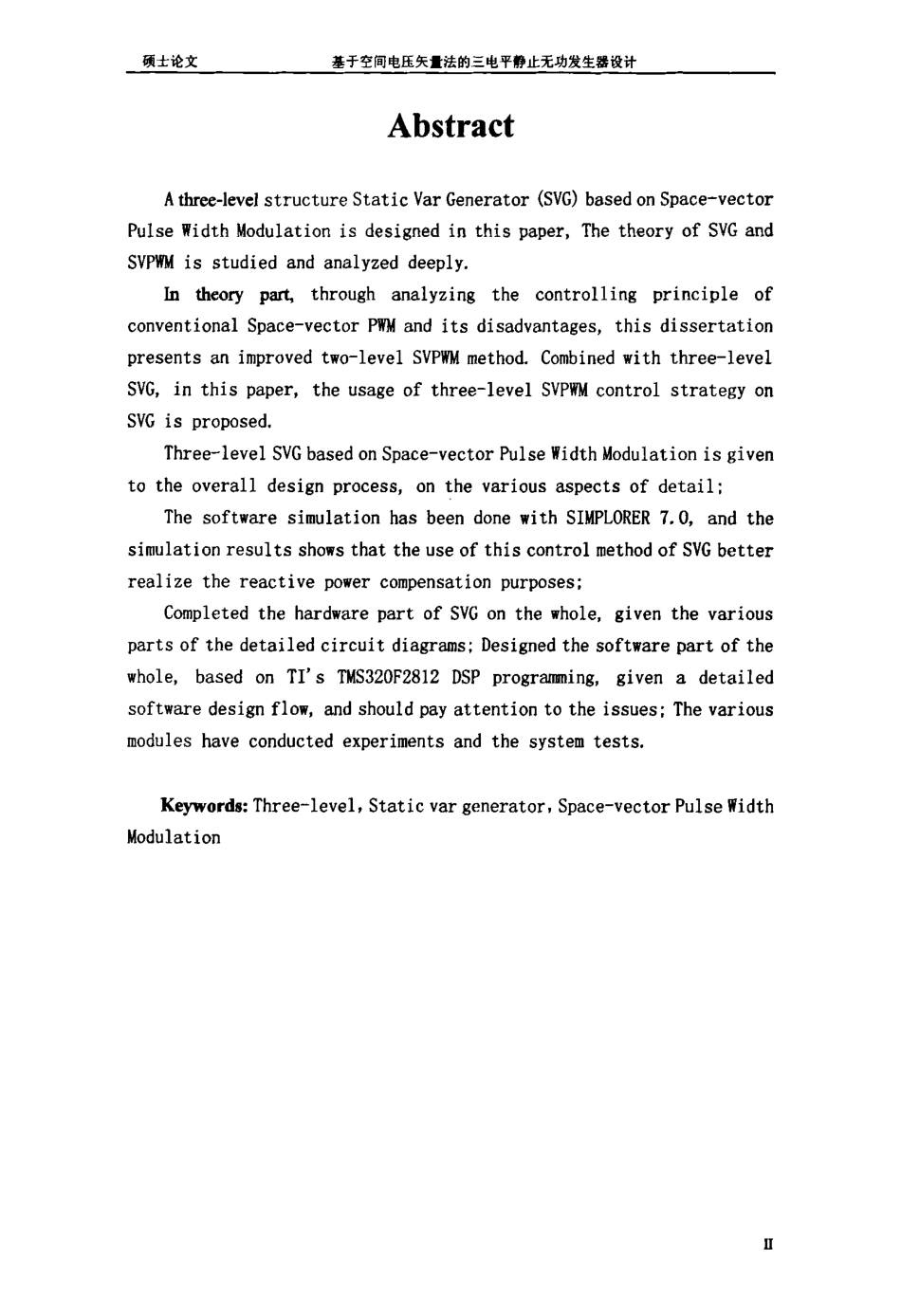

南京理工大学硕士学位论文基于空间电压矢量法的三电平静止无功发生器设计姓名：张开申请学位级别：硕士专业：电力电子与电力传动指导教师：陈劲操20070701碗士论文基于空间电压矢量法的三龟平静止无功发生器设计摘要对空阗电压矢量脉宽调制(SⅥ，wM)技术和三电平静止无功发生器(SVG)进行了分析和研究，设计了基于SVPWM控制法的三电平静止无功发生器(SVG)。理论方面，在分析传统SVPWM的基础上，提出了用三相需补偿的电压代替合成空间电压矢量的改进二电平SVPWM控制方法，分析了三电平SVP恻调制策略及中点电压控制方法．并根据SVG的特点，将其应用到三电平静止无功发生器SVG上。给出了基于三电平SVPWM控制法的静止无功发生器的详细设计流程，对其中的各个环节都进行了详细介绍；用电力电子仿真软件slMPLORER7．0进行了软件仿真，仿真结果证明了使用本文控制方法的SVO较好的实现了无功补偿的目的；完成了SVG装置的整个硬件部分，给出了各个部分的详细电路图；设计了SVG装置的整个软件部分，基于1rI公司的DSP芯片1MS320F2912编程，给出了详细的软件设计流程，并提出了应该注意的事项；对各个模块都进行了实验，并将制作的样机投入电网进行了阻感负载的补偿试验，且补偿效果较好。关键词：三电平，静止无功发生器，空间电压矢量脉宽调制硕士论文基于空间电压矢量法的三电平静止无功发生器设计AbstractAthree-levelstructureStaticVarGenerator(SVG)basedonSpace—vectorPulseWidthModulationisdesignedinthispaper，ThetheoryofSVGandSVPWMisstudiedandanalyzeddeeply．IntlIeorypart,throughanalyzingthecontrollingprincipleofconventionalSpace—vectorPWManditsdisadvantages，thisdissertationpresentsanimprovedtwo—levelSVPWMmethod．Combinedwiththree—levelSVG，inthispaper，theusageofthree—levelSVP矾IcontrolstrategyonSVGisproposed．Three—。levelSVGbasedonSpace—。vectorPulseWidthModulationisgiventotheoveralldesignprocess，onthevariousaspectsofdetail：ThesoftwaresimulationhasbeendonewithSIMPLORER7．0，andthesimulationresultsshowsthattheuseofthiscontrolmethodofSVGbetterrealizethereactivepowercompensationpurposes：CompletedthehardwarepartofSVGonthewhole，giventhevariouspartsofthedetailedcircuitdiagrams；Designedthesoftwarepartofthewhole，basedonTI’sTMS320F2812DSPprogramming，givenadetaileds...
