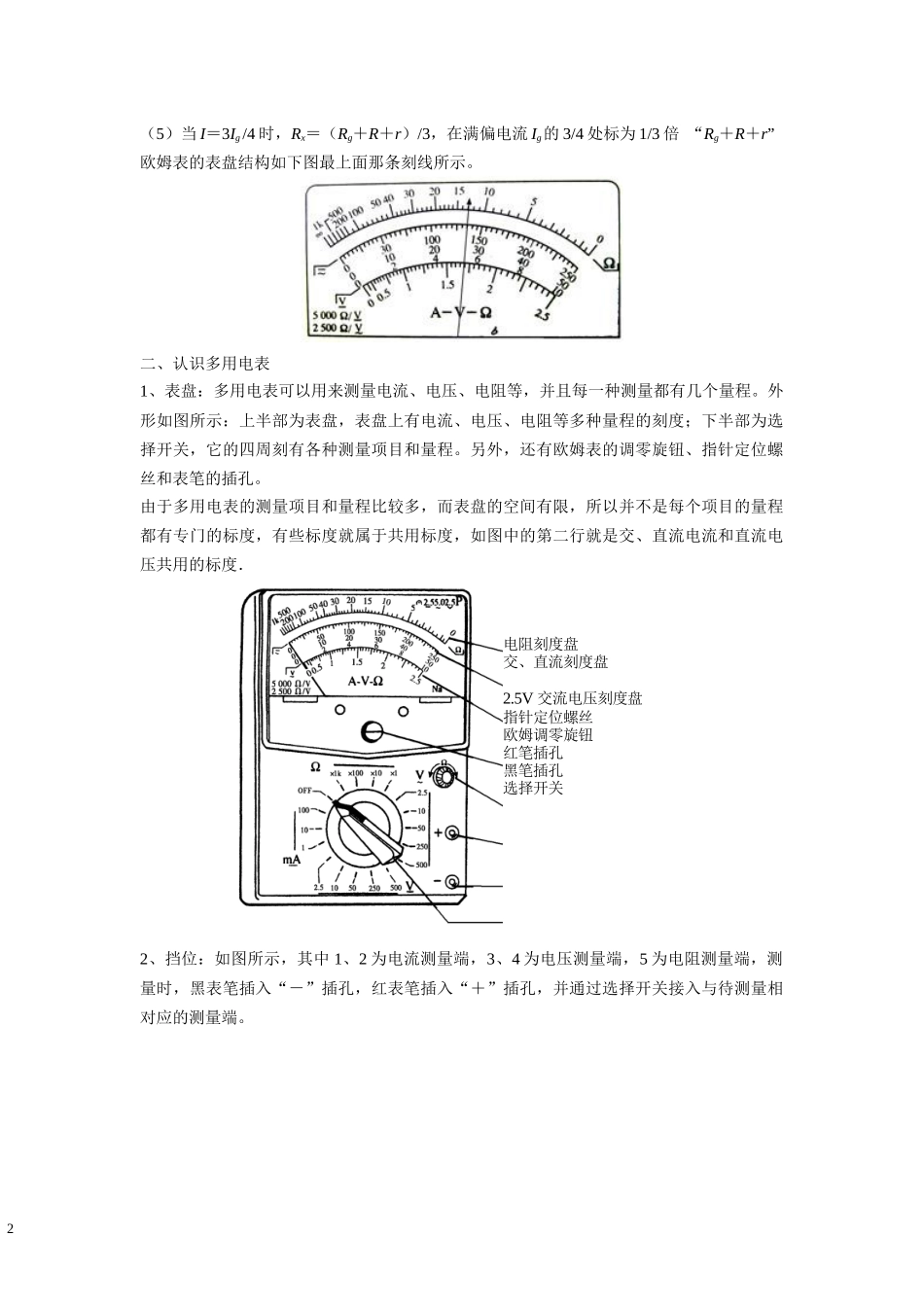

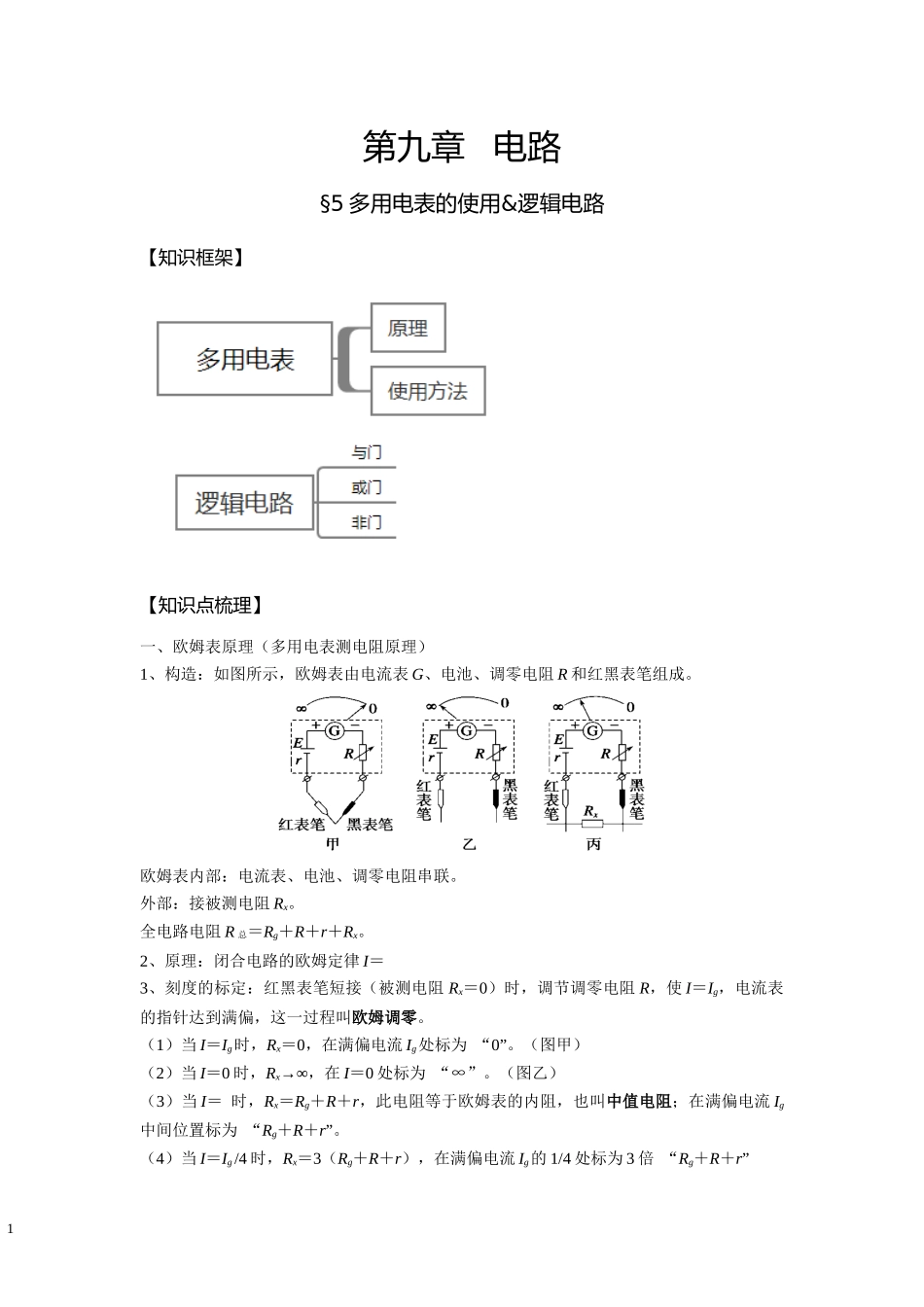

1第九章电路§5多用电表的使用&逻辑电路【知识框架】【知识点梳理】一、欧姆表原理（多用电表测电阻原理）1、构造：如图所示，欧姆表由电流表G、电池、调零电阻R和红黑表笔组成。欧姆表内部：电流表、电池、调零电阻串联。外部：接被测电阻Rx。全电路电阻R总＝Rg＋R＋r＋Rx。2、原理：闭合电路的欧姆定律I＝3、刻度的标定：红黑表笔短接（被测电阻Rx＝0）时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零。（1）当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”。（图甲）（2）当I＝0时，Rx→∞，在I＝0处标为“∞”。（图乙）（3）当I＝时，Rx＝Rg＋R＋r，此电阻等于欧姆表的内阻，也叫中值电阻；在满偏电流Ig中间位置标为“Rg＋R＋r”。（4）当I＝Ig/4时，Rx＝3（Rg＋R＋r），在满偏电流Ig的1/4处标为3倍“Rg＋R＋r”2电阻刻度盘交、直流刻度盘2.5V交流电压刻度盘指针定位螺丝欧姆调零旋钮红笔插孔黑笔插孔选择开关（5）当I＝3Ig/4时，Rx＝（Rg＋R＋r）/3，在满偏电流Ig的3/4处标为1/3倍“Rg＋R＋r”欧姆表的表盘结构如下图最上面那条刻线所示。二、认识多用电表1、表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程。另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔。由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2、挡位：如图所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端。3三、多用电表的使用1、实验步骤（1）观察：观察多用电表的外形，认识选择开关的测量项目及量程。（2）机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零。（3）将红、黑表笔分别插入“＋”、“－”插孔。（4）测量小灯泡的电压和电流①按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。②按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．（5）测量定值电阻①根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针...
