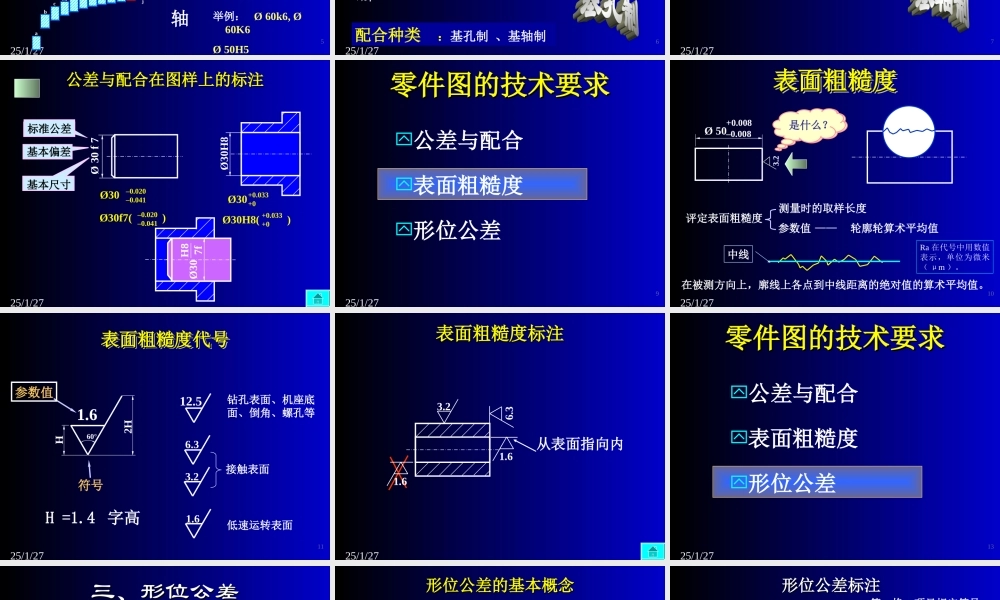

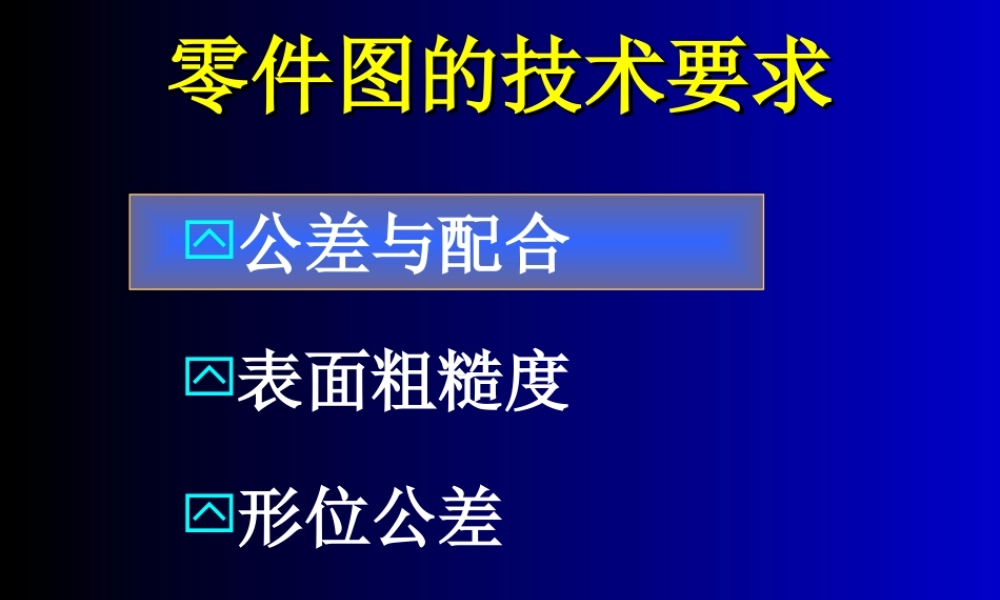

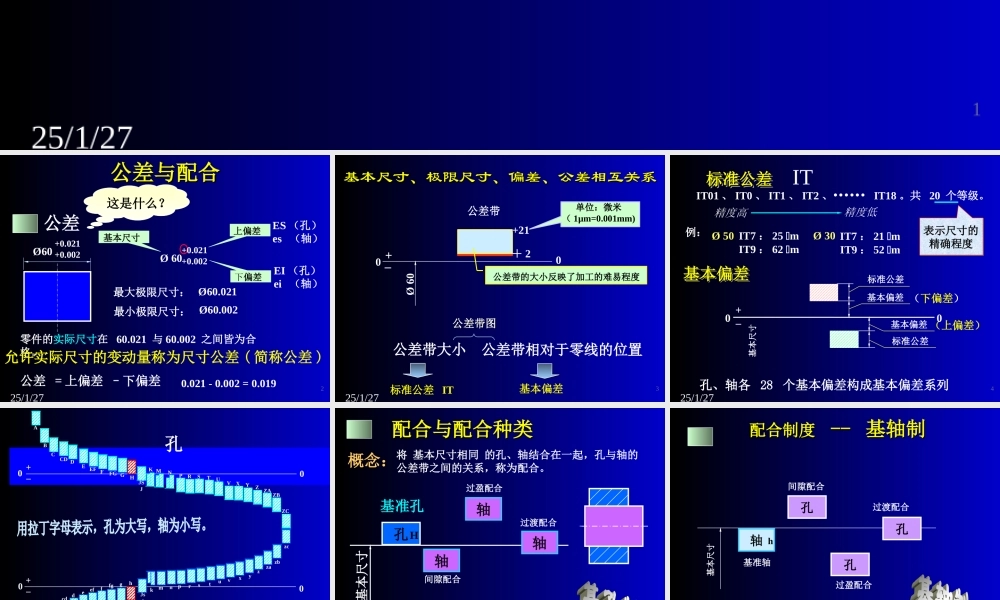

25/1/271零件图的技术要求零件图的技术要求公差与配合表面粗糙度形位公差25/1/272这是什么？这是什么？Ø60+0.021+0.002Ø60+0.021+0.002最大极限尺寸：最小极限尺寸：Ø60.021Ø60.002基本尺寸上偏差下偏差零件的实际尺寸在60.021与60.002之间皆为合格。ES（孔）es（轴）EI（孔）ei（轴）允许实际尺寸的变动量称为尺寸公差(简称公差)公差=上偏差–下偏差0.021-0.002=0.019公差公差与配合公差与配合25/1/2730+–Ø60+21＋20公差带图公差带图公差带单位：微米（1µm=0.001mm)公差带大小公差带相对于零线的位置标准公差IT基本偏差公差带的大小反映了加工的难易程度基本尺寸、极限尺寸、偏差、公差相互关系基本尺寸、极限尺寸、偏差、公差相互关系25/1/274基本偏差基本偏差基本偏差基本偏差ITIT01、IT0、IT1、IT2、••••••IT18。共20个等级。精度高精度低例：Ø50IT7：25mIT9：62m表示尺寸的精确程度标准公差基本偏差基本偏差标准公差（下偏差）（上偏差）Ø30IT7：21mIT9：52m孔、轴各28个基本偏差构成基本偏差系列基本尺寸+–00标准公差标准公差标准公差标准公差25/1/275ABCCDEEFFGGDFHJSJKMNPRSTUVXYZZAZBZC0+–0孔zczbzazyxvutsrkmnpJsjhabccddeefffgg00+–轴举例：Ø60k6,Ø60K6Ø50H525/1/276概念：将基本尺寸相同的孔、轴结合在一起，孔与轴的公差带之间的关系，称为配合。孔轴轴轴基本尺寸配合种类：基孔制、基轴制间隙配合过盈配合过渡配合基准孔H配合与配合种类配合与配合种类25/1/277基本尺寸孔轴孔间隙配合过盈配合过渡配合基准轴孔h配合制度配合制度----基轴制基轴制25/1/278标准公差基本偏差基本尺寸Ø30f7()–0.020–0.041Ø30–0.020–0.041Ø30+0.033+0Ø30H8()+0.033+0Ø30f7Ø30H87fØ30H8公差与配合在图样上的标注公差与配合在图样上的标注25/1/279零件图的技术要求零件图的技术要求公差与配合表面粗糙度形位公差25/1/2710是什么？评定表面粗糙度参数值测量时的取样长度中线在被测方向上，廓线上各点到中线距离的绝对值的算术平均值。——轮廓轮算术平均值Ø50+0.008–0.0083.2表面粗糙度表面粗糙度表面粗糙度表面粗糙度是什么？Ra在代号中用数值表示，单位为微米（μm）。25/1/27111.6符号参数值钻孔表面、机座底面、倒角、螺孔等接触表面低速运转表面60°H2HH=1.4字高12.56.31.63.2表面粗糙度代号表面粗糙度代号表面粗糙度代号表面粗糙度代号25/1/2712表面粗糙度标注表面粗糙度标注从表面指向内3.26.3...
