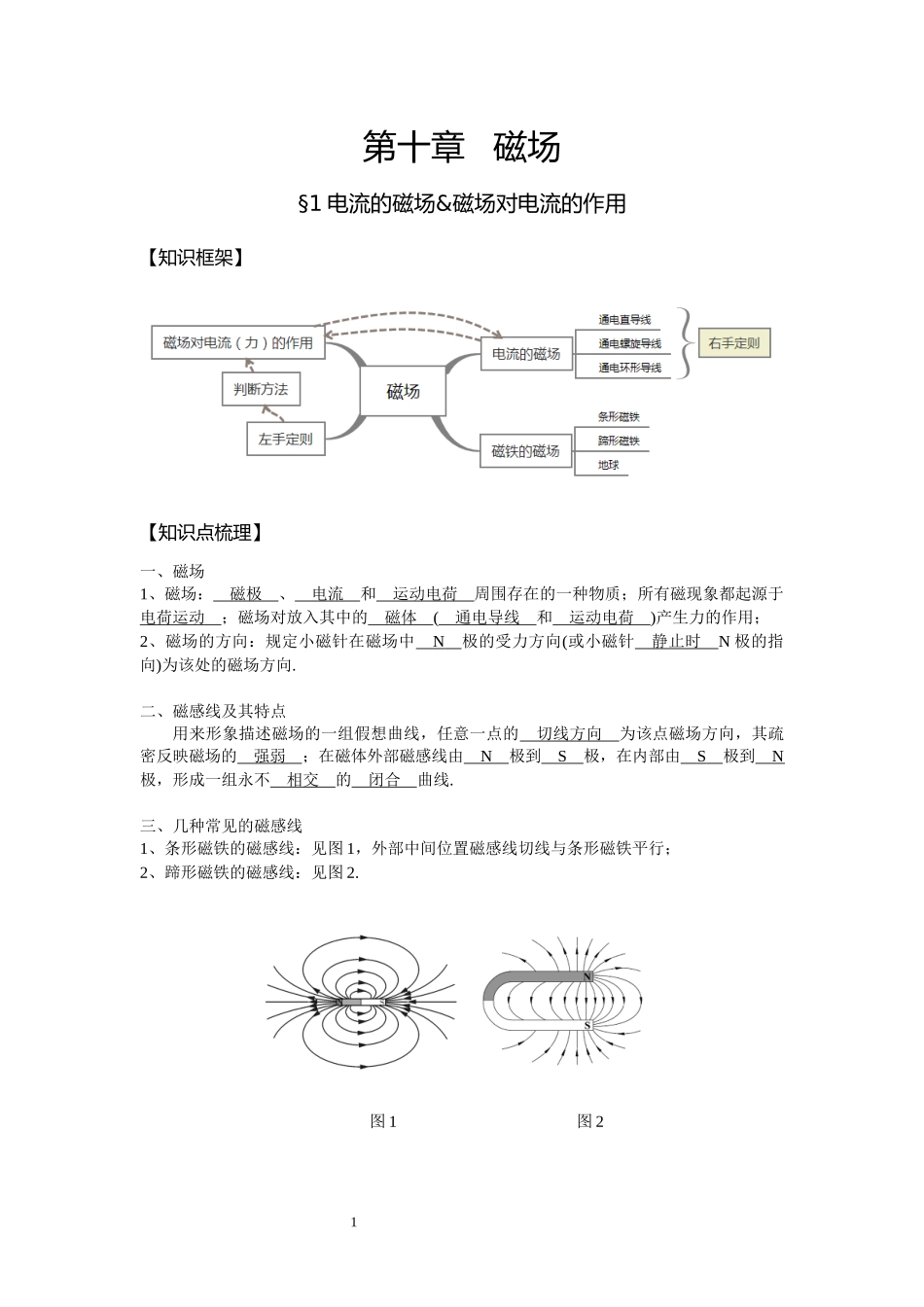

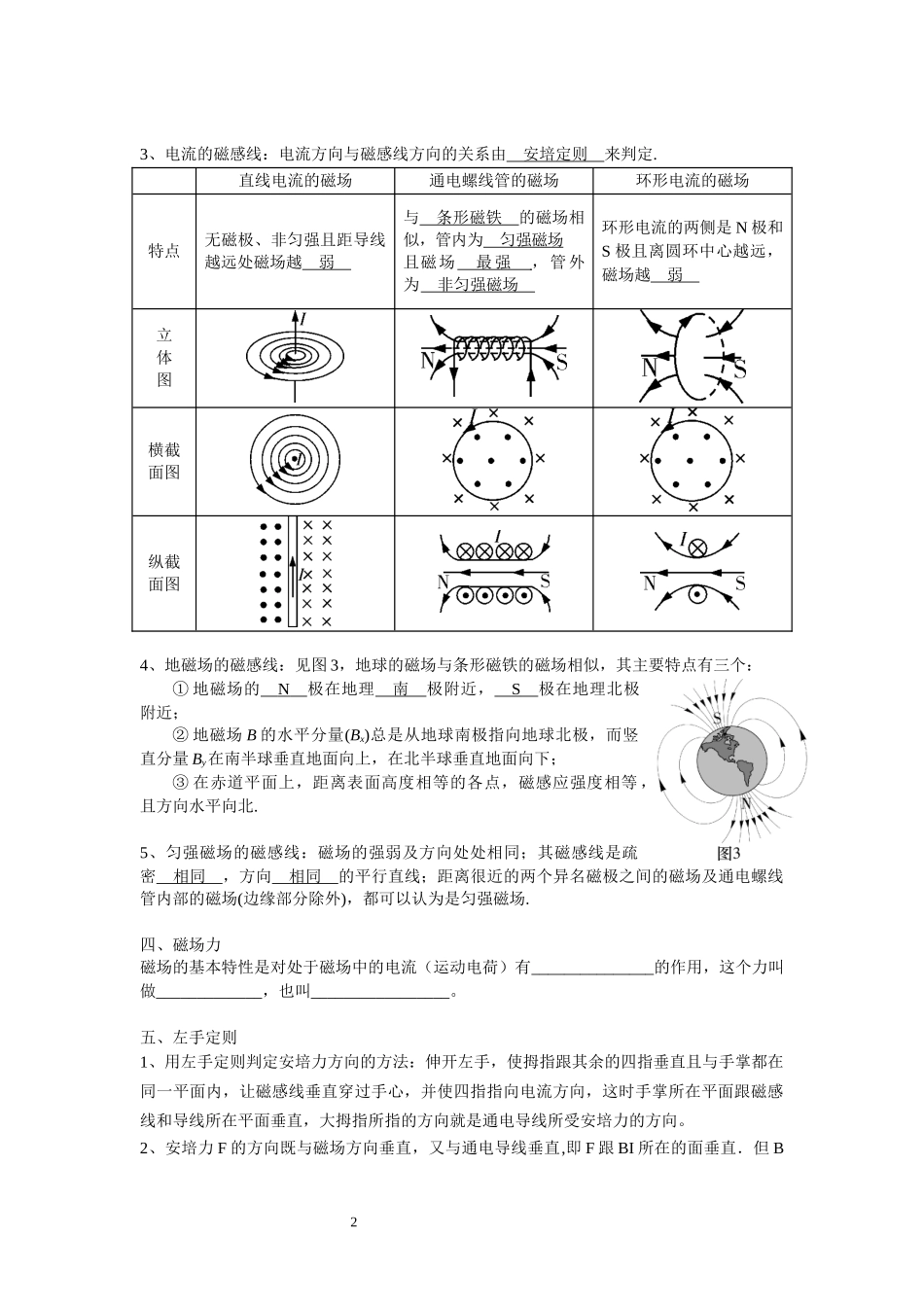

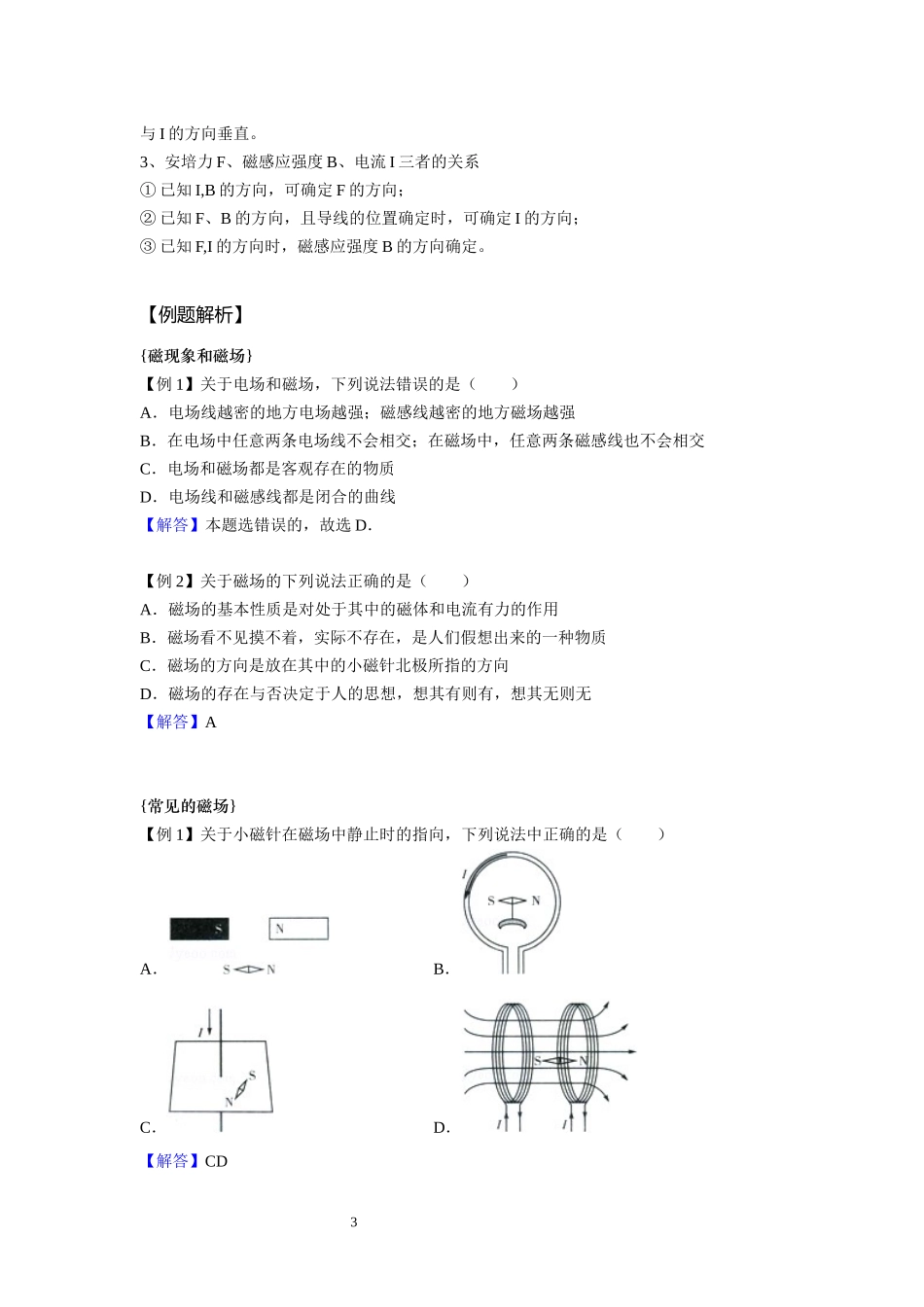

1第十章磁场§1电流的磁场&磁场对电流的作用【知识框架】【知识点梳理】一、磁场1、磁场：磁极、电流和运动电荷周围存在的一种物质；所有磁现象都起源于电荷运动；磁场对放入其中的磁体(通电导线和运动电荷)产生力的作用；2、磁场的方向：规定小磁针在磁场中N极的受力方向(或小磁针静止时N极的指向)为该处的磁场方向.二、磁感线及其特点用来形象描述磁场的一组假想曲线，任意一点的切线方向为该点磁场方向，其疏密反映磁场的强弱；在磁体外部磁感线由N极到S极，在内部由S极到N极，形成一组永不相交的闭合曲线.三、几种常见的磁感线1、条形磁铁的磁感线：见图1，外部中间位置磁感线切线与条形磁铁平行；2、蹄形磁铁的磁感线：见图2.图1图223、电流的磁感线：电流方向与磁感线方向的关系由安培定则来判定.直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两侧是N极和S极且离圆环中心越远，磁场越弱立体图横截面图纵截面图4、地磁场的磁感线：见图3，地球的磁场与条形磁铁的磁场相似，其主要特点有三个：①地磁场的N极在地理南极附近，S极在地理北极附近；②地磁场B的水平分量(Bx)总是从地球南极指向地球北极，而竖直分量By在南半球垂直地面向上，在北半球垂直地面向下；③在赤道平面上，距离表面高度相等的各点，磁感应强度相等，且方向水平向北.5、匀强磁场的磁感线：磁场的强弱及方向处处相同；其磁感线是疏密相同，方向相同的平行直线；距离很近的两个异名磁极之间的磁场及通电螺线管内部的磁场(边缘部分除外)，都可以认为是匀强磁场.四、磁场力磁场的基本特性是对处于磁场中的电流（运动电荷）有_______________的作用，这个力叫做_____________，也叫_________________。五、左手定则1、用左手定则判定安培力方向的方法：伸开左手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线垂直穿过手心，并使四指指向电流方向，这时手掌所在平面跟磁感线和导线所在平面垂直，大拇指所指的方向就是通电导线所受安培力的方向。2、安培力F的方向既与磁场方向垂直，又与通电导线垂直,即F跟BI所在的面垂直．但B3与I的方向垂直。3、安培力F、磁感应强度B、电流I三者的关系①已知I,B的方向，可确定F的方向；②已知F、B的方向，且导线的位置确定时，可确定I的方向；③已知F,I的方向时，磁感应强度B的方向确定。【例题解析】{磁现象...
