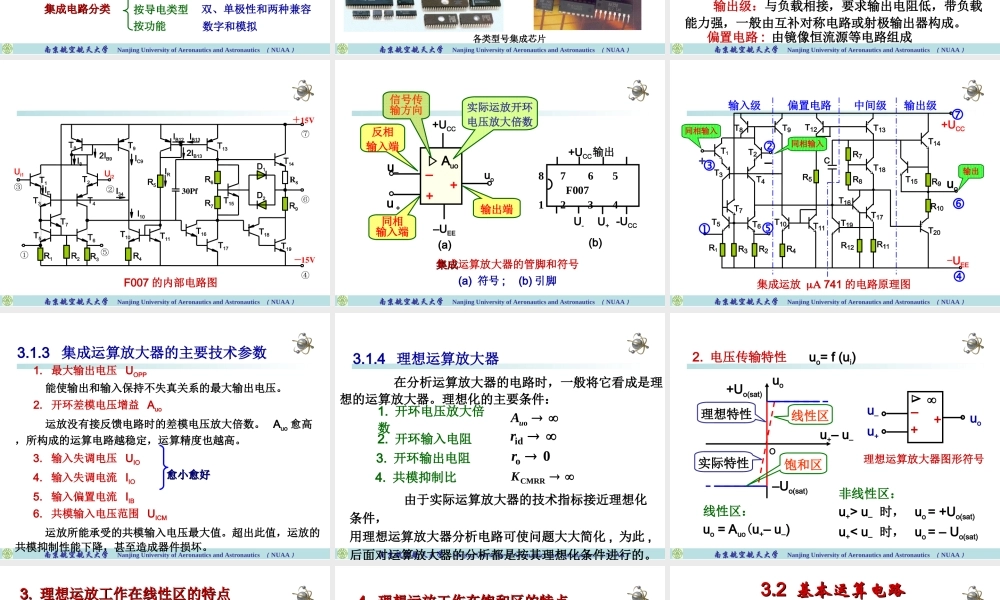

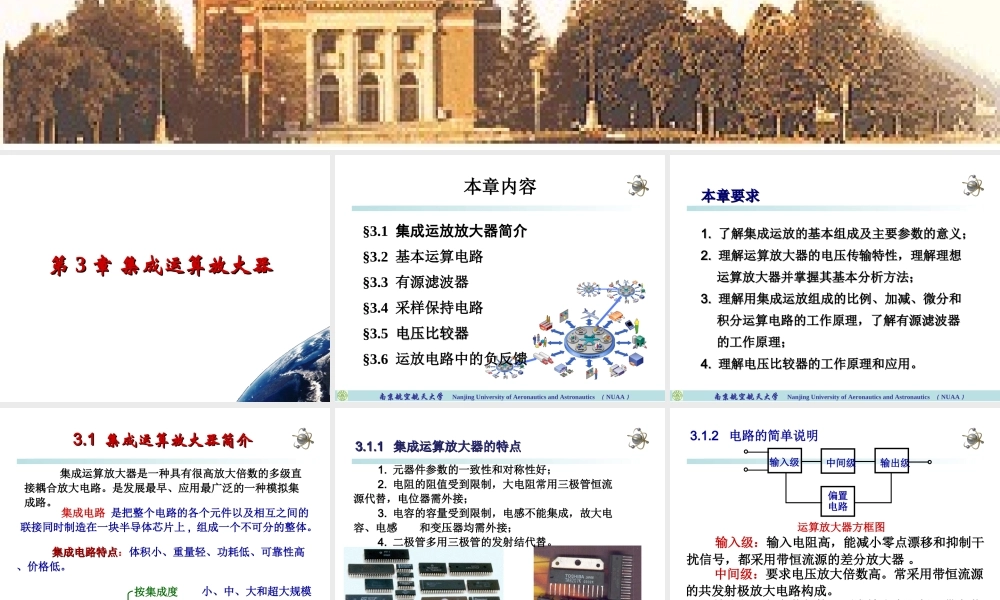

电子技术南京航空航天大学第第33章集成运算放大器章集成运算放大器南京航空航天大学NanjingUniversityofAeronauticsandAstronautics（NUAA）本章内容§3.1集成运放放大器简介§3.2基本运算电路§3.3有源滤波器§3.4采样保持电路§3.5电压比较器电压比较器§3.6运放电路中的负反馈南京航空航天大学NanjingUniversityofAeronauticsandAstronautics（NUAA）1.1.了解集成运放的基本组成及主要参数的意义；了解集成运放的基本组成及主要参数的意义；2.2.理解运算放大器的电压传输特性，理解理想理解运算放大器的电压传输特性，理解理想运算放大器并掌握其基本分析方法；运算放大器并掌握其基本分析方法；3.3.理解用集成运放组成的比例、加减、微分和理解用集成运放组成的比例、加减、微分和积分运算电路的工作原理，了解有源滤波器积分运算电路的工作原理，了解有源滤波器的工作原理；的工作原理；4.4.理解电压比较器的工作原理和应用。理解电压比较器的工作原理和应用。本章要求本章要求南京航空航天大学NanjingUniversityofAeronauticsandAstronautics（NUAA）3.13.1集成运算放大器简介集成运算放大器简介集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。是发展最早、应用最广泛的一种模拟集成路。集成电路是把整个电路的各个元件以及相互之间的联接同时制造在一块半导体芯片上,组成一个不可分的整体。集成电路特点集成电路特点：体积小、重量轻、功耗低、可靠性高、价格低。集成电路分类集成电路分类按集成度按导电类型按功能小、中、大和超大规模双、单极性和两种兼容数字和模拟南京航空航天大学NanjingUniversityofAeronauticsandAstronautics（NUAA）3.1.13.1.1集成运算放大器的特点集成运算放大器的特点各类型号集成芯片1.元器件参数的一致性和对称性好；2.电阻的阻值受到限制，大电阻常用三极管恒流源代替，电位器需外接；3.电容的容量受到限制，电感不能集成，故大电容、电感和变压器均需外接；4.二极管多用三极管的发射结代替。南京航空航天大学NanjingUniversityofAeronauticsandAstronautics（NUAA）3.1.2电路的简单说明输入级中间级输出级偏置电路运算放大器方框图输入级：输入电阻高，能减小零点漂移和抑制干扰信号，都采用带恒流源的差分放大器。中间级：要求电压放大倍数高。常采用带恒流源的共发射极放大电路构成。偏置电路:由镜像恒流源等电路组成输出级：与负载相接，要求输出电阻低，带负载能力强，一般由互补对称电...
