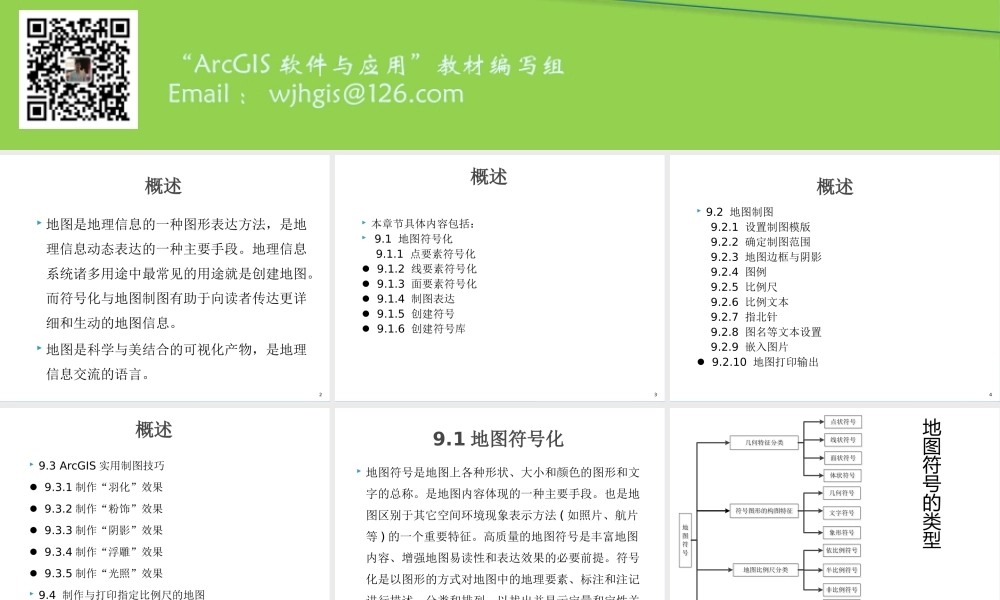

“ArcGIS软件与应用”教材编写组Email：wjhgis@126.comArcGIS软件与应用（第2版）第9章地图符号化与制图2地图是地理信息的一种图形表达方法，是地理信息动态表达的一种主要手段。地理信息系统诸多用途中最常见的用途就是创建地图。而符号化与地图制图有助于向读者传达更详细和生动的地图信息。地图是科学与美结合的可视化产物，是地理信息交流的语言。概述3本章节具体内容包括：9.1地图符号化9.1.1点要素符号化9.1.2线要素符号化9.1.3面要素符号化9.1.4制图表达9.1.5创建符号9.1.6创建符号库概述4概述9.2地图制图9.2.1设置制图模版9.2.2确定制图范围9.2.3地图边框与阴影9.2.4图例9.2.5比例尺9.2.6比例文本9.2.7指北针9.2.8图名等文本设置9.2.9嵌入图片9.2.10地图打印输出59.3ArcGIS实用制图技巧9.3.1制作“羽化”效果9.3.2制作“粉饰”效果9.3.3制作“阴影”效果9.3.4制作“浮雕”效果9.3.5制作“光照”效果9.4制作与打印指定比例尺的地图概述6地图符号是地图上各种形状、大小和颜色的图形和文字的总称。是地图内容体现的一种主要手段。也是地图区别于其它空间环境现象表示方法(如照片、航片等)的一个重要特征。高质量的地图符号是丰富地图内容、增强地图易读性和表达效果的必要前提。符号化是以图形的方式对地图中的地理要素、标注和注记进行描述、分类和排列，以找出并显示定量和定性关系的过程。地图符号通常有以下四种分类，如图9.1所示。9.1地图符号化7地图符号几何特征分类符号图形的构图特征地图比例尺分类点状符号线状符号面状符号体状符号几何符号文字符号依比例符号半比例符号非比例符号象形符号地理尺度分类定性符号等级符号定量符号地图符号的类型图9.1地图符号类型89.1.1点要素符号化9.1.2线要素符号化9.1.3面要素符号化9.1.4制图表达9.1.5创建符号9.1.6创建符号库9.1地图符号化9操作步骤如下：（1）打开ArcMap，在“…\第九章\符号化\数据”路径下，打开“符号化.mxd”文件，在内容列表中，单击“江西省各区县点”图层下的点符号，弹出【符号选择器】对话框，如图9.2。9.1.1点要素符号化图9.2符号选择器对话框10（2）如果提供的默认符号不符合要求，可以在【搜索】文本框中输入符号的名称、颜色（比如输入：红色、绿色等）、类型（比如输入：方形、圆形、三角形等）等，进行搜索。9.1.1点要素符号化11（3）在【当前符号】区域内，可以对符号的参数进行修改，如【颜色】、【...
