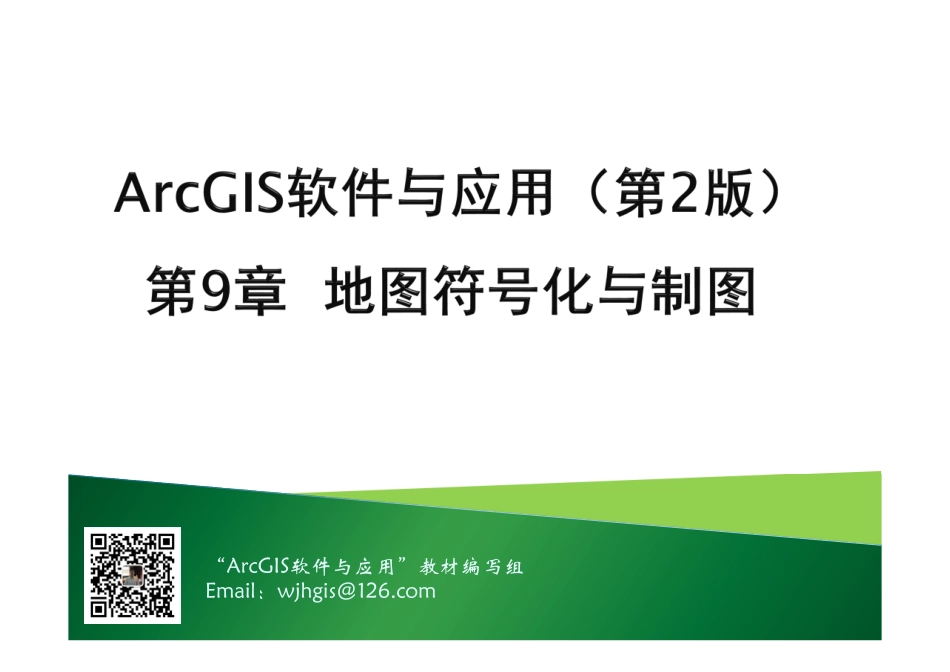

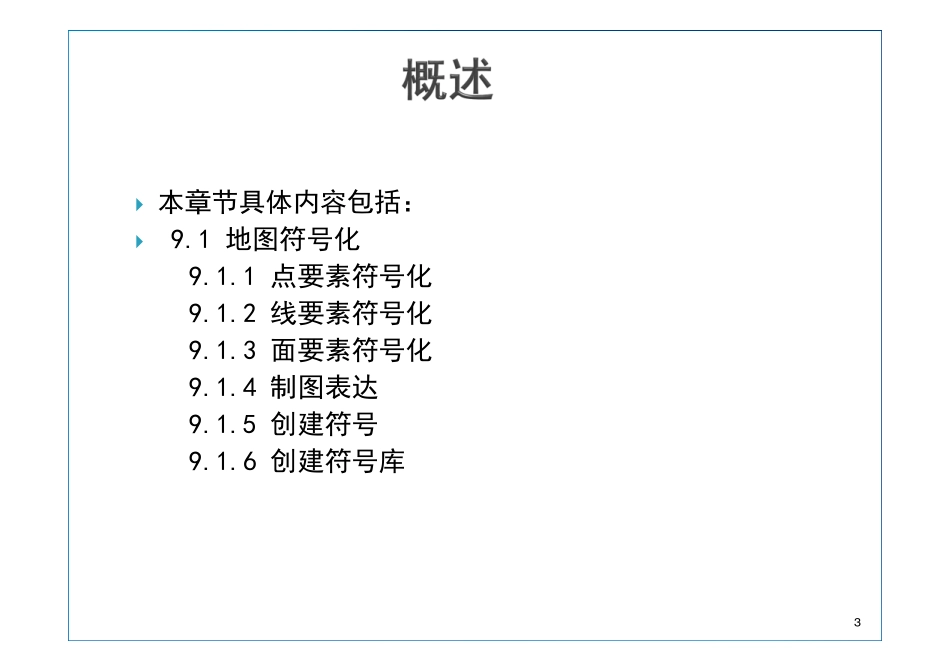

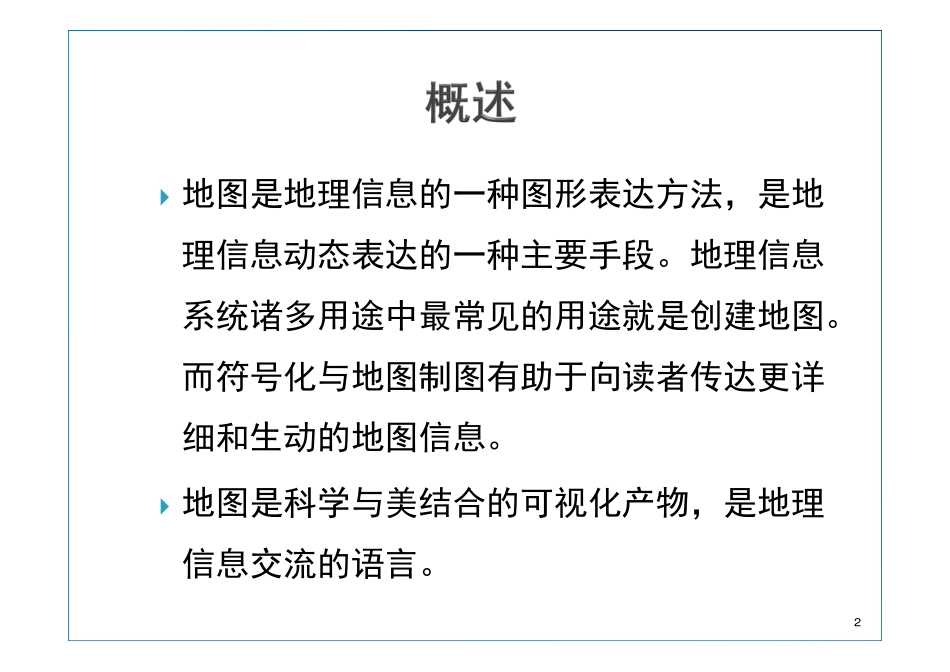

“ArcGIS软件与应用”教材编写组Email：wjhgis@126.com地图是地理信息的一种图形表达方法，是地理信息动态表达的一种主要手段。地理信息系统诸多用途中最常见的用途就是创建地图。而符号化与地图制图有助于向读者传达更详细和生动的地图信息。地图是科学与美结合的可视化产物，是地理信息交流的语言。2本章节具体内容包括：9.1地图符号化9.1.1点要素符号化9.1.2线要素符号化9.1.3面要素符号化9.1.4制图表达9.1.5创建符号9.1.6创建符号库349.2地图制图9.2.1设置制图模版9.2.2确定制图范围9.2.3地图边框与阴影9.2.4图例9.2.5比例尺9.2.6比例文本9.2.7指北针9.2.8图名等文本设置9.2.9嵌入图片9.2.10地图打印输出9.3ArcGIS实用制图技巧9.3.1制作“羽化”效果9.3.2制作“粉饰”效果9.3.3制作“阴影”效果9.3.4制作“浮雕”效果9.3.5制作“光照”效果9.4制作与打印指定比例尺的地图5地图符号是地图上各种形状、大小和颜色的图形和文字的总称。是地图内容体现的一种主要手段。也是地图区别于其它空间环境现象表示方法(如照片、航片等)的一个重要特征。高质量的地图符号是丰富地图内容、增强地图易读性和表达效果的必要前提。符号化是以图形的方式对地图中的地理要素、标注和注记进行描述、分类和排列，以找出并显示定量和定性关系的过程。地图符号通常有以下四种分类，如图9.1所示。67地图符号的类型图9.1地图符号类型9.1.1点要素符号化9.1.2线要素符号化9.1.3面要素符号化9.1.4制图表达9.1.5创建符号9.1.6创建符号库8操作步骤如下：（1）打开ArcMap，在“…\第九章\符号化\数据”路径下，打开“符号化.mxd”文件，在内容列表中，单击“江西省各区县点”图层下的点符号，弹出【符号选择器】对话框，如图9.2。9图9.2符号选择器对话框（2）如果提供的默认符号不符合要求，可以在【搜索】文本框中输入符号的名称、颜色（比如输入：红色、绿色等）、类型（比如输入：方形、圆形、三角形等）等，进行搜索。10（3）在【当前符号】区域内，可以对符号的参数进行修改，如【颜色】、【大小】等；也可以单击【编辑符号】按钮，进行更为复杂的编辑，比如制作一个由圆点和十字丝组合而成的符号，如图9.3所示。11图9.3符号属性编辑器对话框（4）单击【符号属性编辑器】对话框中的【确定】按钮。（5）还可以将编辑好的点符号进行保存，以便下次使用，单击【符号选择器】对话框中的【另存为】按钮，弹出【项目属性】对话框，如图9....
