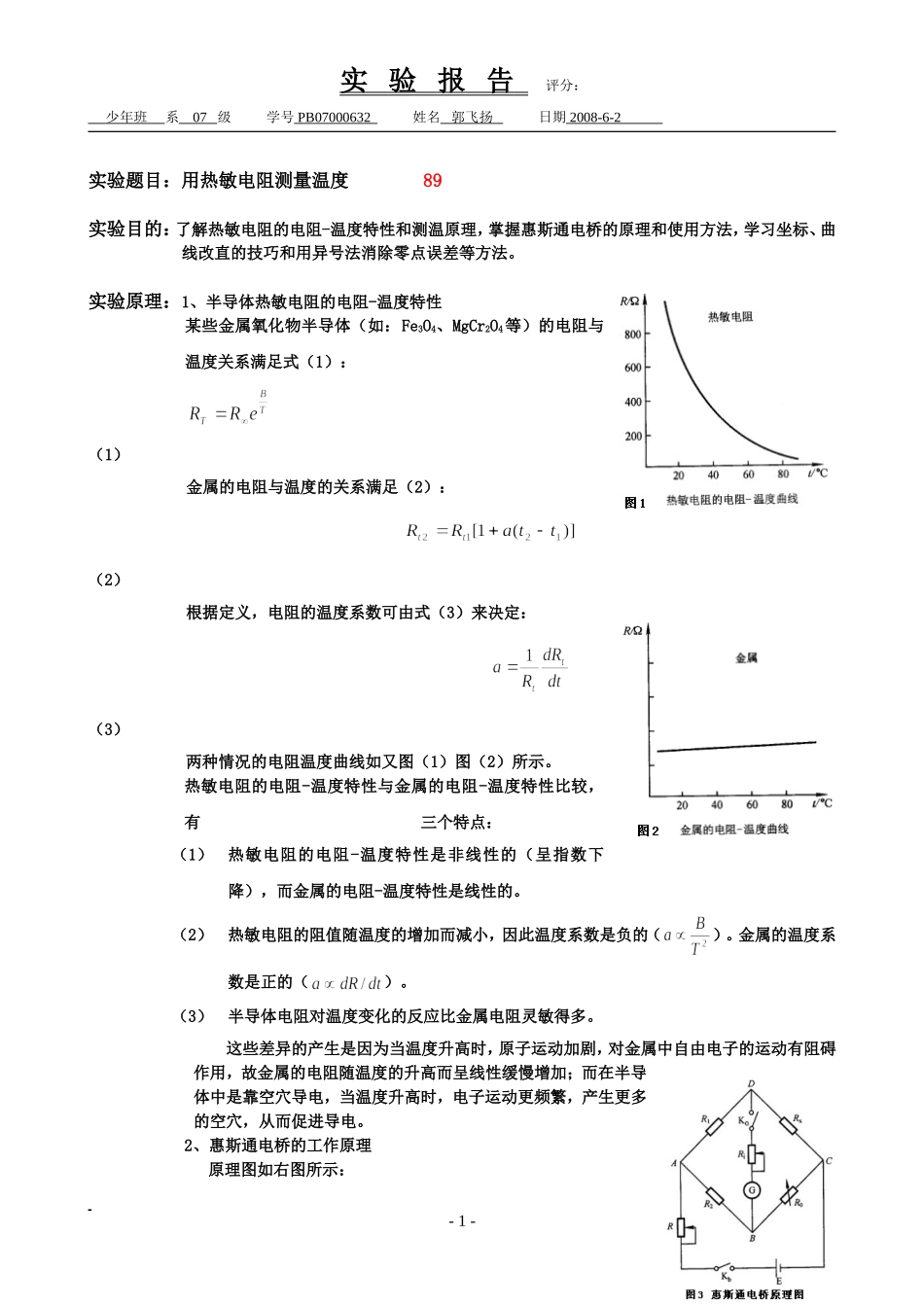

实验报告评分：少年班系07级学号PB07000632姓名郭飞扬日期2008-6-2实验题目：用热敏电阻测量温度89实验目的：了解热敏电阻的电阻-温度特性和测温原理，掌握惠斯通电桥的原理和使用方法，学习坐标、曲线改直的技巧和用异号法消除零点误差等方法。实验原理：1、半导体热敏电阻的电阻-温度特性某些金属氧化物半导体（如：Fe3O4、MgCr2O4等）的电阻与温度关系满足式（1）：（1）金属的电阻与温度的关系满足（2）：（2）根据定义，电阻的温度系数可由式（3）来决定：（3）两种情况的电阻温度曲线如又图（1）图（2）所示。热敏电阻的电阻-温度特性与金属的电阻-温度特性比较，有三个特点：（1）热敏电阻的电阻-温度特性是非线性的（呈指数下降），而金属的电阻-温度特性是线性的。（2）热敏电阻的阻值随温度的增加而减小，因此温度系数是负的（）。金属的温度系数是正的（）。（3）半导体电阻对温度变化的反应比金属电阻灵敏得多。这些差异的产生是因为当温度升高时，原子运动加剧，对金属中自由电子的运动有阻碍作用，故金属的电阻随温度的升高而呈线性缓慢增加；而在半导体中是靠空穴导电，当温度升高时，电子运动更频繁，产生更多的空穴，从而促进导电。2、惠斯通电桥的工作原理原理图如右图所示：-1-实验报告评分：少年班系07级学号PB07000632姓名郭飞扬日期2008-6-2若G中检流为0，则B和D等势，故此时，在检流计的灵敏度范围内得到Rx的值。当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。平衡时必有，R1/R2和R0都已知，Rx即可求出。R1/R2称电桥的比例臂。是在电桥平衡的条件下推导出来的。电桥是否平衡是由检流计有无偏转来判断的,而检流计的灵敏度总是有限的。引入电桥灵敏度S，定义为：（4）式中ΔRx指的是在电桥平衡后Rx的微小改变量（实际上待测电阻Rx若不能改变，可通过改变标准电阻R0来测电桥灵敏度），Δn越大，说明电桥灵敏度越高，带来的测量误差就越小。实验内容：1．按图3.5.2-3接线，先将调压器输出调为零，测室温下的热敏电阻阻值，注意选择惠斯通电桥合适的量程。先调电桥至平衡得R0，改变R0为R0+ΔR0，使检流计偏转一格，求出电桥灵敏度；再将R0改变为R0-ΔR0，使检流计反方向偏转一格，求电桥灵敏度。求两次的平均值（为什么要用这种方法测量？）答：（用异号发消除零点误差）减小误差。提高实验精确度。2．调节变压器输出进行加温，从15℃开始每隔5℃测量一次Rt，直到85℃。撤去电炉，使水温慢冷却，测量降温过程中，各对...
