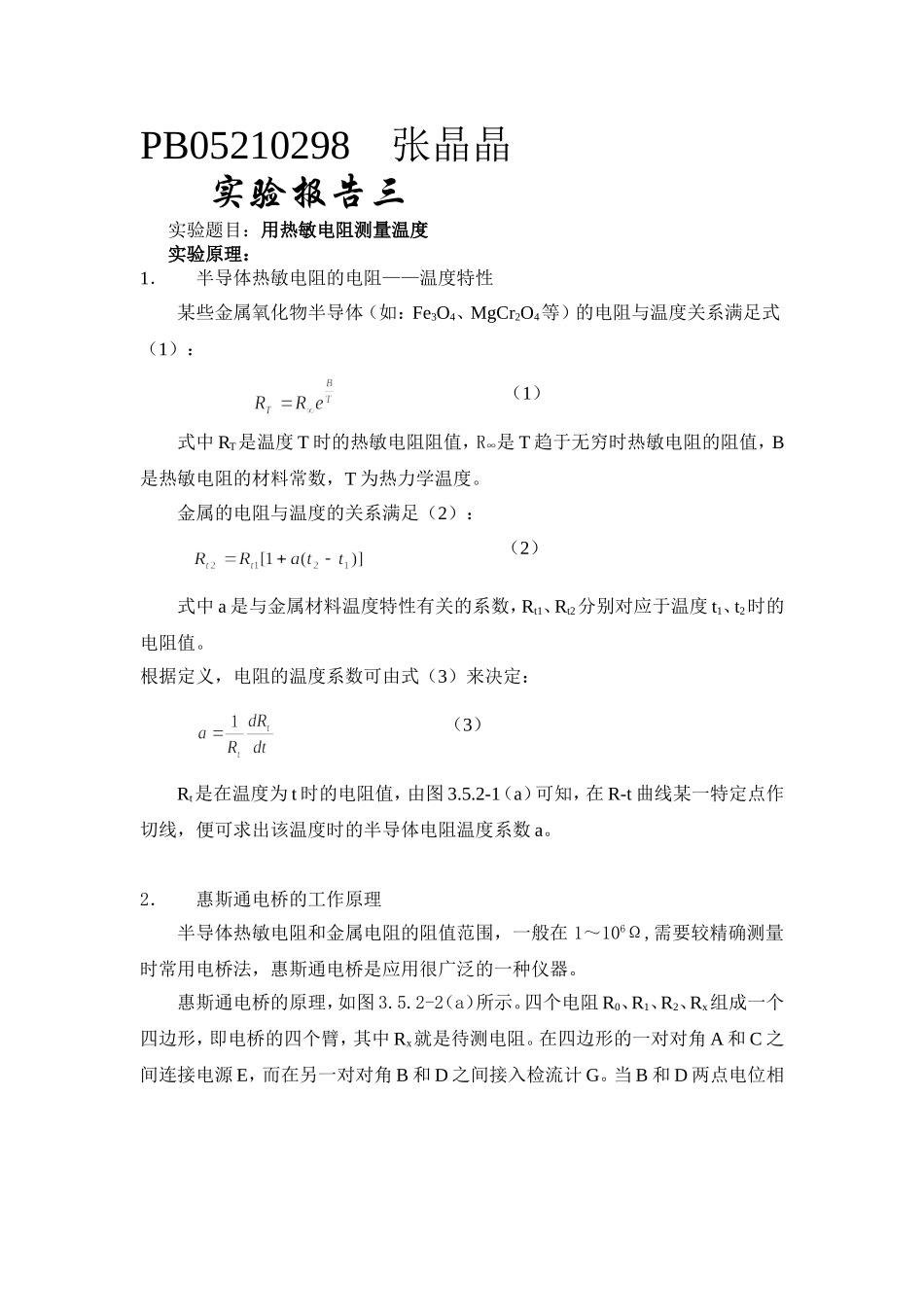

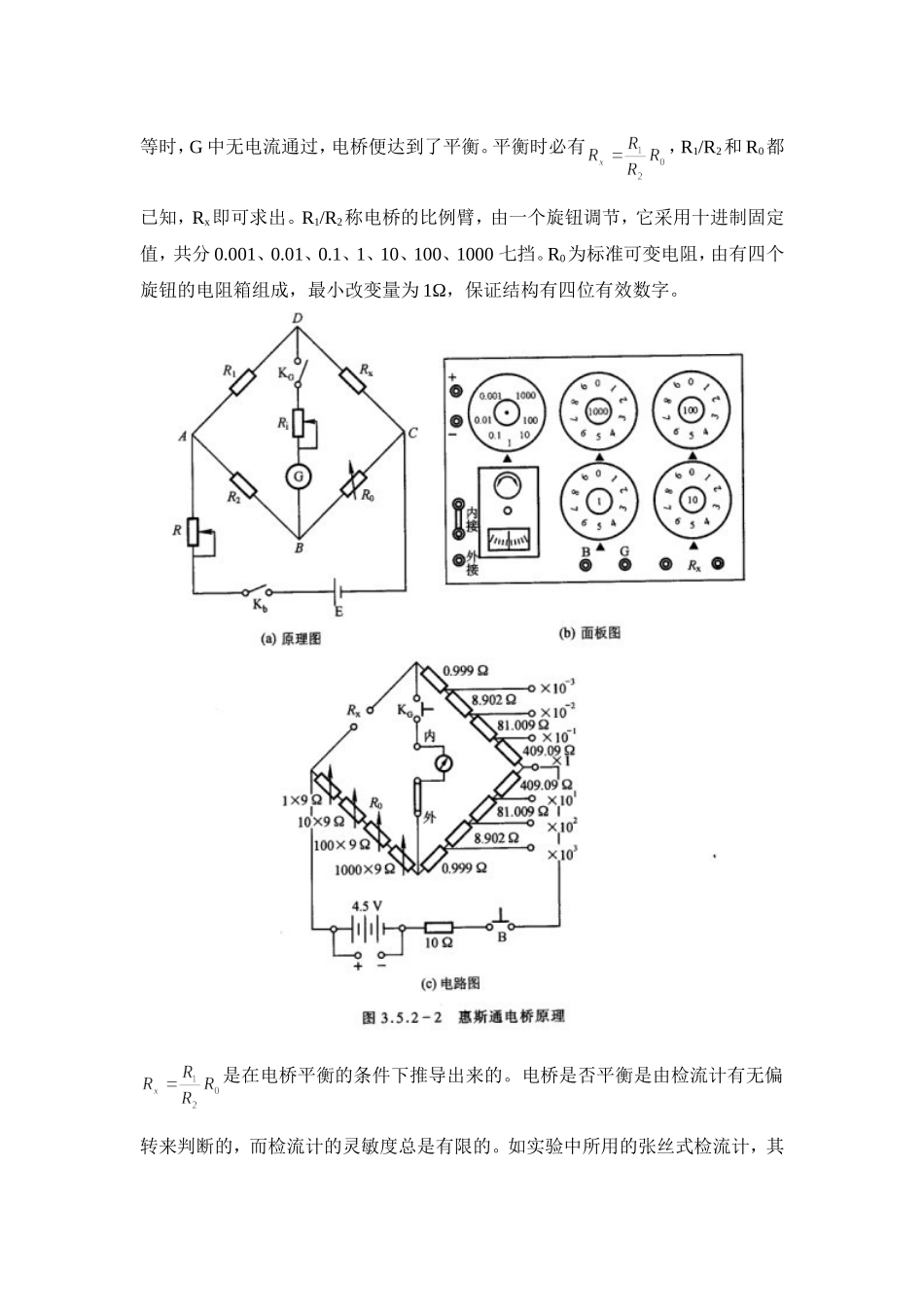

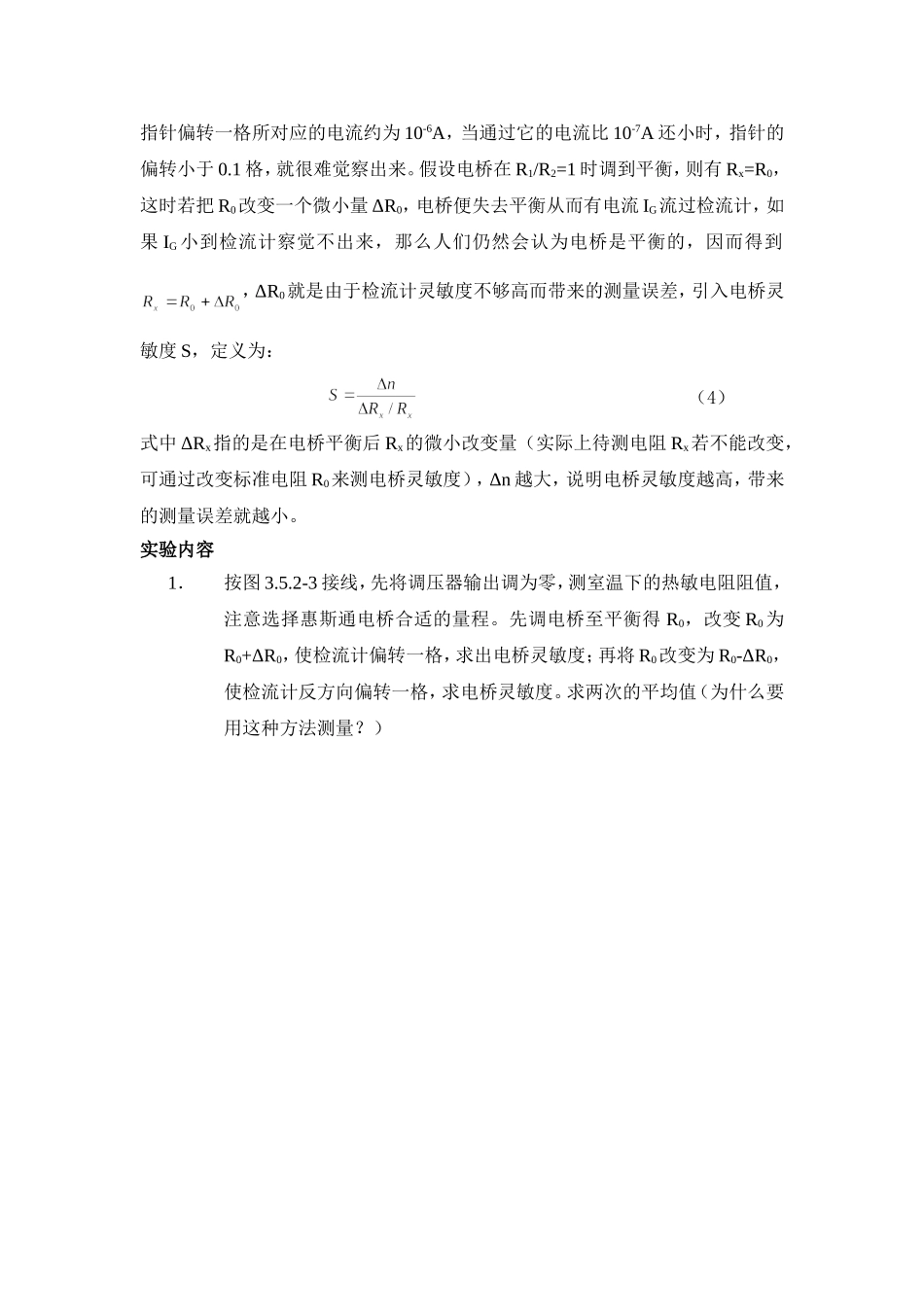

PB05210298张晶晶实验报告三实验题目：用热敏电阻测量温度实验原理：1．半导体热敏电阻的电阻——温度特性某些金属氧化物半导体（如：Fe3O4、MgCr2O4等）的电阻与温度关系满足式（1）：（1）式中RT是温度T时的热敏电阻阻值，R∞是T趋于无穷时热敏电阻的阻值，B是热敏电阻的材料常数，T为热力学温度。金属的电阻与温度的关系满足（2）：（2）式中a是与金属材料温度特性有关的系数，Rt1、Rt2分别对应于温度t1、t2时的电阻值。根据定义，电阻的温度系数可由式（3）来决定：（3）Rt是在温度为t时的电阻值，由图3.5.2-1（a）可知，在R-t曲线某一特定点作切线，便可求出该温度时的半导体电阻温度系数a。2．惠斯通电桥的工作原理半导体热敏电阻和金属电阻的阻值范围，一般在1～106Ω,需要较精确测量时常用电桥法，惠斯通电桥是应用很广泛的一种仪器。惠斯通电桥的原理，如图3.5.2-2（a）所示。四个电阻R0、R1、R2、Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。在四边形的一对对角A和C之间连接电源E，而在另一对对角B和D之间接入检流计G。当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。平衡时必有，R1/R2和R0都已知，Rx即可求出。R1/R2称电桥的比例臂，由一个旋钮调节，它采用十进制固定值，共分0.001、0.01、0.1、1、10、100、1000七挡。R0为标准可变电阻，由有四个旋钮的电阻箱组成，最小改变量为1Ω，保证结构有四位有效数字。是在电桥平衡的条件下推导出来的。电桥是否平衡是由检流计有无偏转来判断的，而检流计的灵敏度总是有限的。如实验中所用的张丝式检流计，其指针偏转一格所对应的电流约为10-6A，当通过它的电流比10-7A还小时，指针的偏转小于0.1格，就很难觉察出来。假设电桥在R1/R2=1时调到平衡，则有Rx=R0，这时若把R0改变一个微小量ΔR0，电桥便失去平衡从而有电流IG流过检流计，如果IG小到检流计察觉不出来，那么人们仍然会认为电桥是平衡的，因而得到，ΔR0就是由于检流计灵敏度不够高而带来的测量误差，引入电桥灵敏度S，定义为：（4）式中ΔRx指的是在电桥平衡后Rx的微小改变量（实际上待测电阻Rx若不能改变，可通过改变标准电阻R0来测电桥灵敏度），Δn越大，说明电桥灵敏度越高，带来的测量误差就越小。实验内容1．按图3.5.2-3接线，先将调压器输出调为零，测室温下的热敏电阻阻值，注意选择惠斯通电桥合适的量程。先调电桥至平衡得R0，改变R0为R0+ΔR0，使检流计偏转一格，求出电桥灵敏度；再将R0改变为R0-ΔR...
