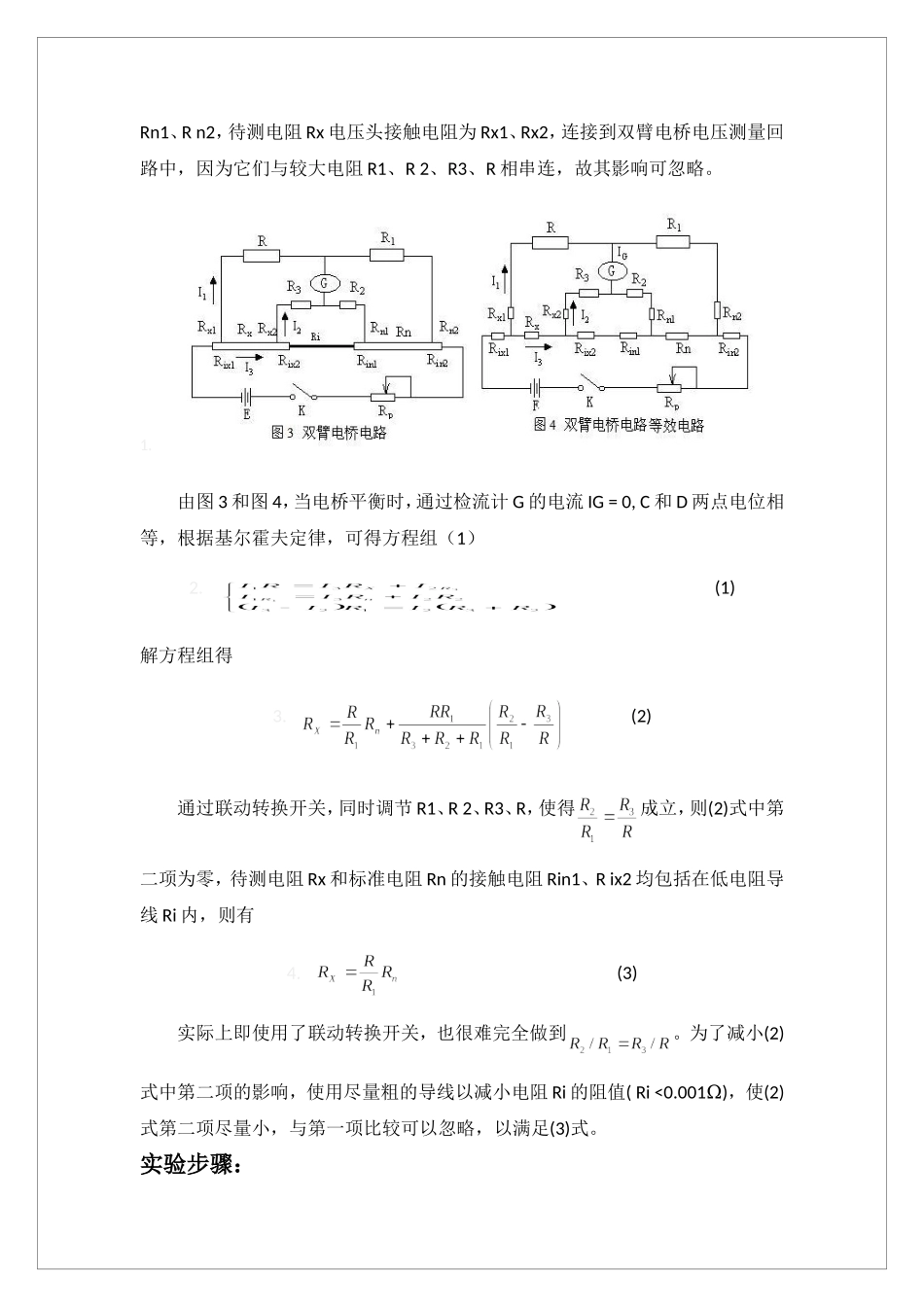

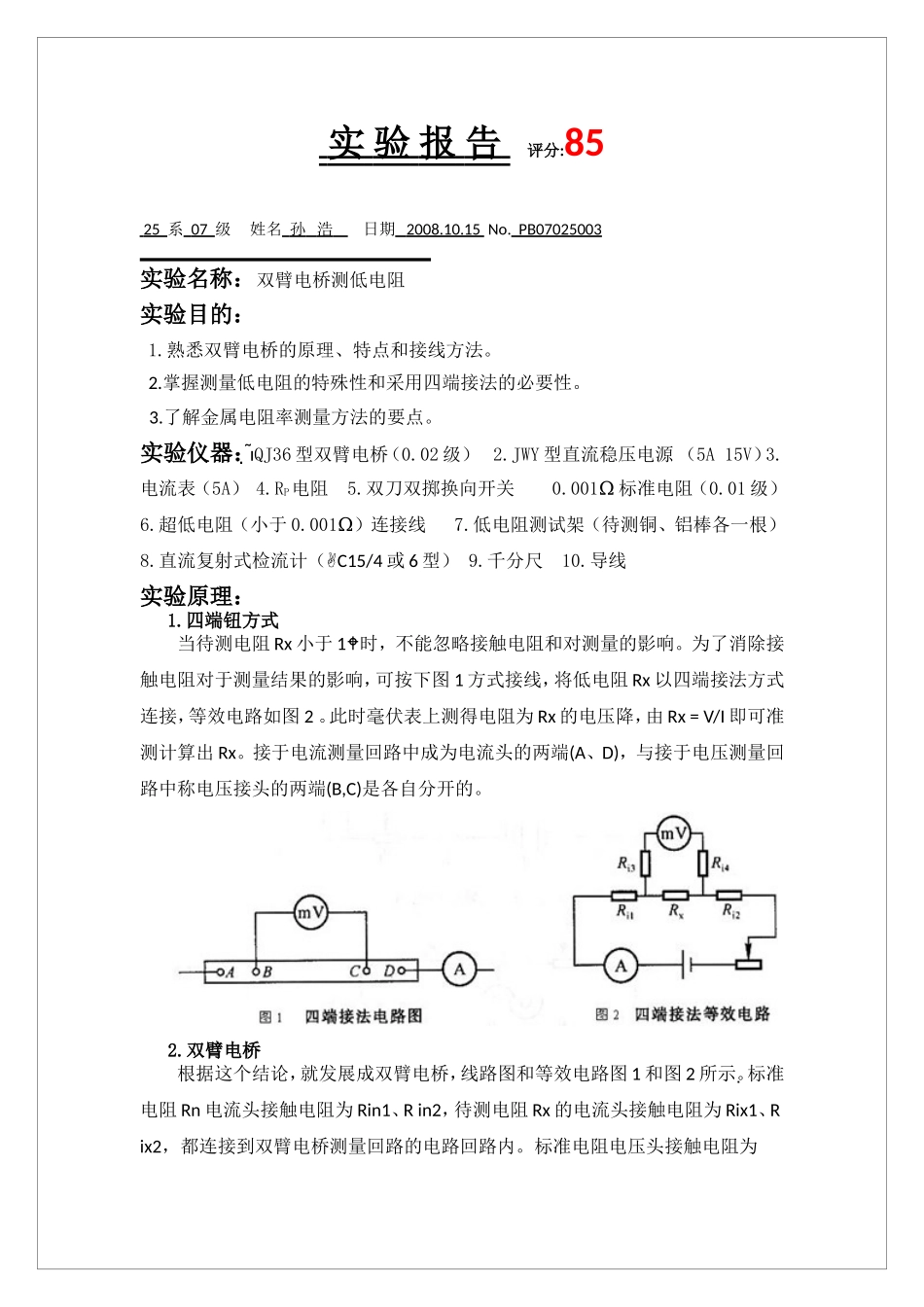

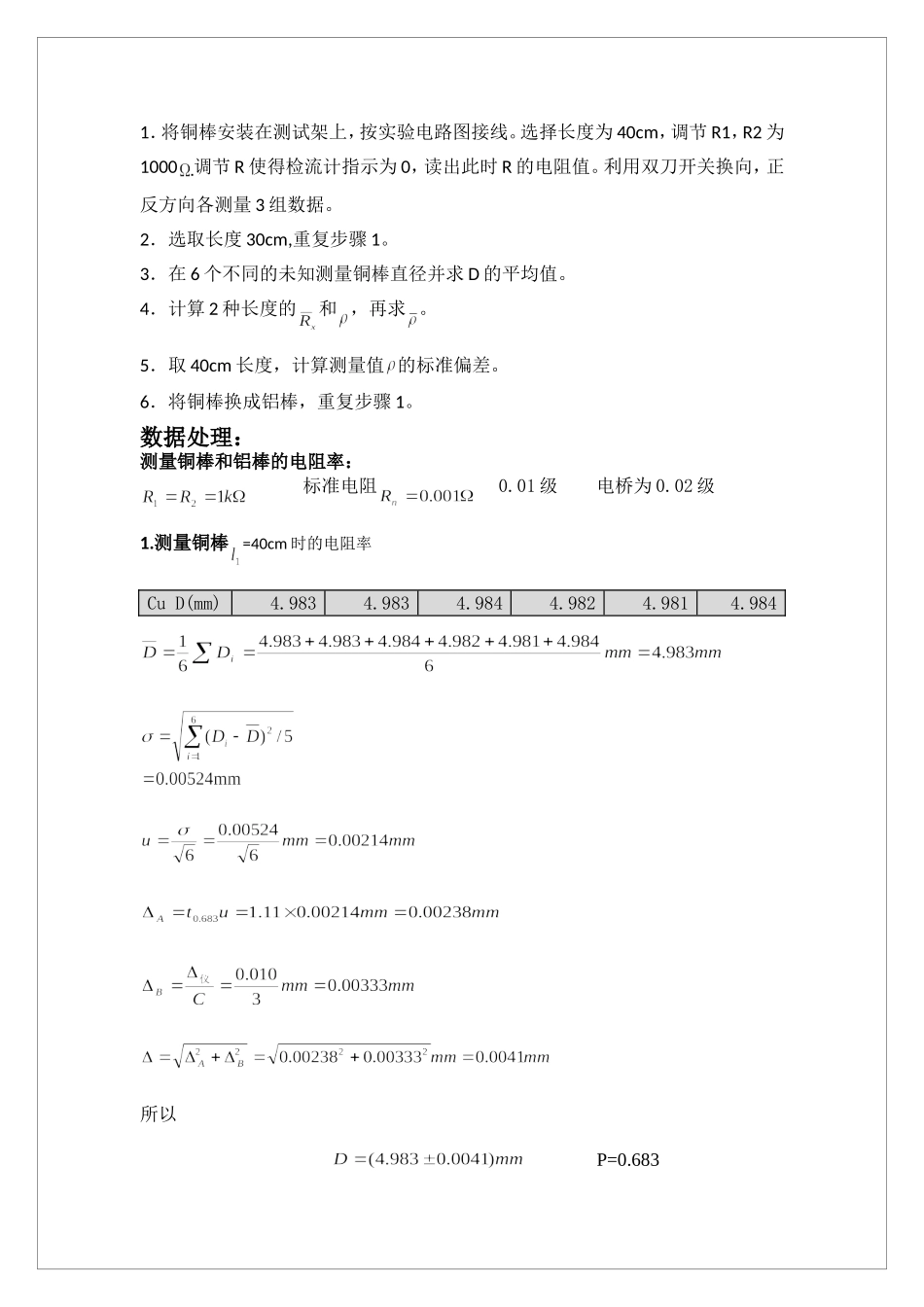

实验报告评分:8525系07级姓名孙浩日期2008.10.15No.PB07025003实验名称：双臂电桥测低电阻实验目的：1.熟悉双臂电桥的原理、特点和接线方法。2.掌握测量低电阻的特殊性和采用四端接法的必要性。3.了解金属电阻率测量方法的要点。实验仪器：QJ36型双臂电桥（0.02级）2.JWY型直流稳压电源（5A15V）3.电流表（5A）4.RP电阻5.双刀双掷换向开关0.001Ω标准电阻（0.01级）6.超低电阻（小于0.001Ω）连接线7.低电阻测试架（待测铜、铝棒各一根）8.直流复射式检流计（C15/4或6型）9.千分尺10.导线实验原理：1.四端钮方式当待测电阻Rx小于1时，不能忽略接触电阻和对测量的影响。为了消除接触电阻对于测量结果的影响，可按下图1方式接线，将低电阻Rx以四端接法方式连接，等效电路如图2。此时毫伏表上测得电阻为Rx的电压降，由Rx=V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D)，与接于电压测量回路中称电压接头的两端(B,C)是各自分开的。2.双臂电桥根据这个结论，就发展成双臂电桥，线路图和等效电路图1和图2所示。标准电阻Rn电流头接触电阻为Rin1、Rin2，待测电阻Rx的电流头接触电阻为Rix1、Rix2，都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为Rn1、Rn2，待测电阻Rx电压头接触电阻为Rx1、Rx2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R1、R2、R3、R相串连，故其影响可忽略。1.由图3和图4，当电桥平衡时，通过检流计G的电流IG=0,C和D两点电位相等，根据基尔霍夫定律，可得方程组（1）2.(1)解方程组得3.(2)通过联动转换开关，同时调节R1、R2、R3、R，使得成立，则(2)式中第二项为零，待测电阻Rx和标准电阻Rn的接触电阻Rin1、Rix2均包括在低电阻导线Ri内，则有4.(3)实际上即使用了联动转换开关，也很难完全做到。为了减小(2)式中第二项的影响，使用尽量粗的导线以减小电阻Ri的阻值(Ri<0.001Ω)，使(2)式第二项尽量小，与第一项比较可以忽略，以满足(3)式。实验步骤：1．将铜棒安装在测试架上，按实验电路图接线。选择长度为40cm，调节R1，R2为1000调节R使得检流计指示为0，读出此时R的电阻值。利用双刀开关换向，正反方向各测量3组数据。2．选取长度30cm,重复步骤1。3．在6个不同的未知测量铜棒直径并求D的平均值。4．计算2种长度的和，再求。5．取40cm长度，计算测量值的标准偏差。6．将铜棒换成铝棒，重复步骤1。数据处理：测量铜棒和铝棒的电阻率：标准电阻0.01级电桥为0.02级1.测量铜棒=40cm...
