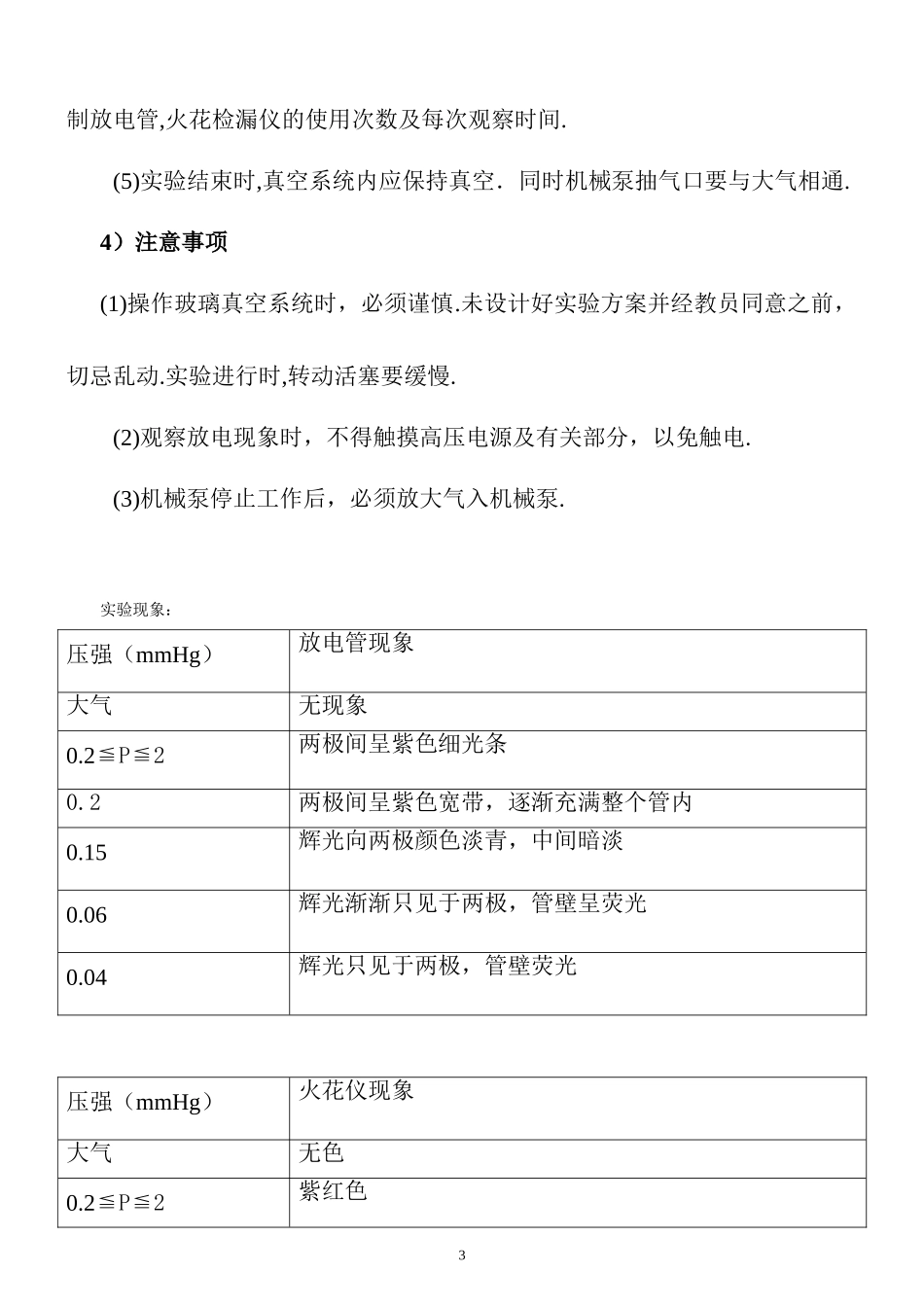

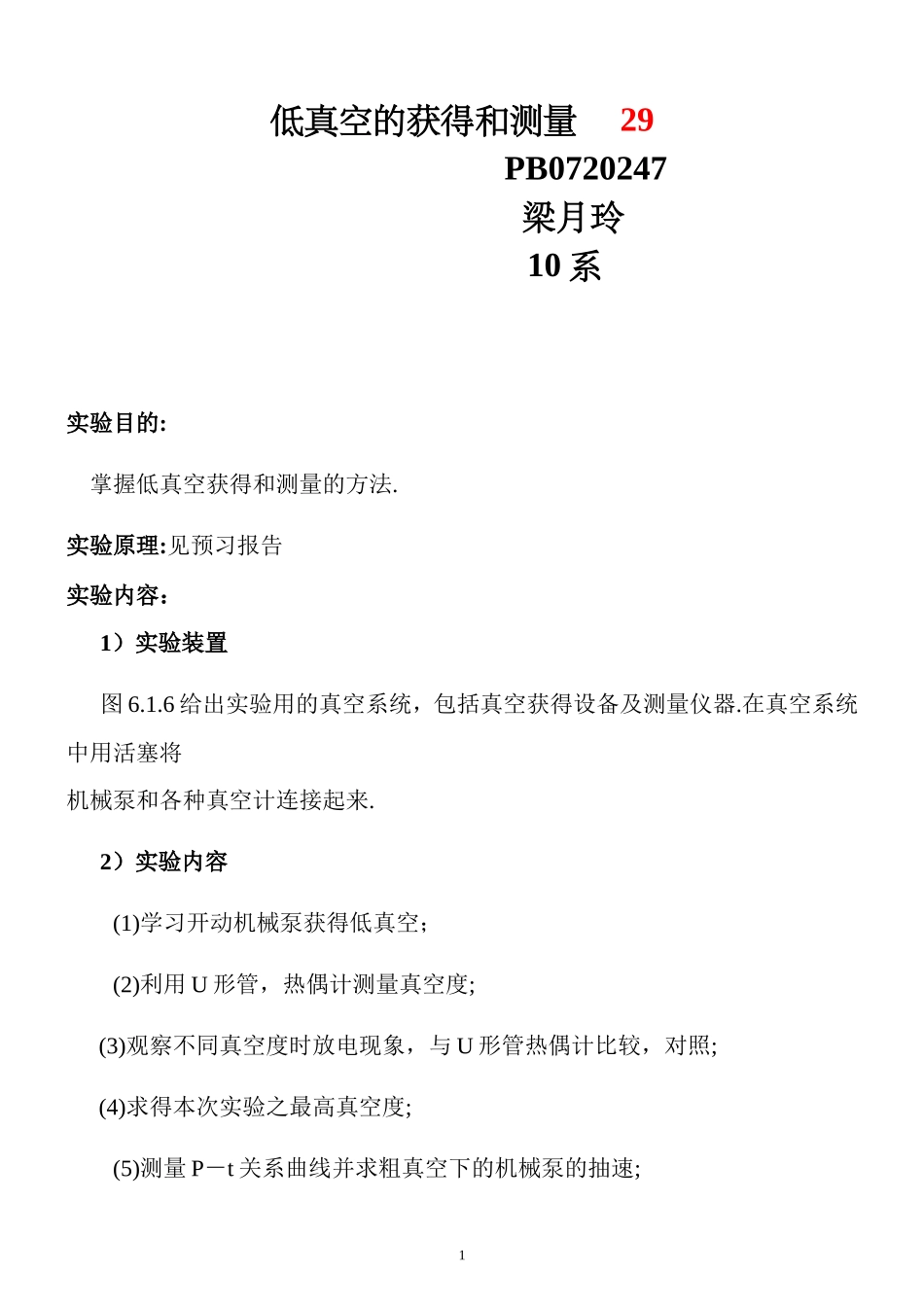

低真空的获得和测量29PB0720247梁月玲10系实验目的:掌握低真空获得和测量的方法.实验原理:见预习报告实验内容：1）实验装置图6.1.6给出实验用的真空系统，包括真空获得设备及测量仪器.在真空系统中用活塞将机械泵和各种真空计连接起来.2）实验内容(1)学习开动机械泵获得低真空；(2)利用U形管，热偶计测量真空度;(3)观察不同真空度时放电现象，与U形管热偶计比较，对照;(4)求得本次实验之最高真空度;(5)测量P－t关系曲线并求粗真空下的机械泵的抽速;1(6)研究放电对真空度及热偶计的影响（选做）3）实验步骤提示（1）实验用的真空系统原已保持一定真空真,开动机械泵（接通马达电源）前,应缓慢地将大气放入系统.（2）开动机械泵后，气压（由大气压降至几百帕变化很快,要抓紧时间用U形管和放电管作对比观测.(3)应预先按实验中说明将热偶真空计调整好.以免巳经抽气需要测量时．才发现尚未调整而浪费时间.在测量过程中要注意使加热电流保持恒定.(4)在气压较低时，放电对真空度及热偶计示数有显著影响，因此要适当控2制放电管,火花检漏仪的使用次数及每次观察时间.(5)实验结束时,真空系统内应保持真空．同时机械泵抽气口要与大气相通.4）注意事项(1)操作玻璃真空系统时，必须谨慎.未设计好实验方案并经教员同意之前，切忌乱动.实验进行时,转动活塞要缓慢.(2)观察放电现象时，不得触摸高压电源及有关部分，以免触电.(3)机械泵停止工作后，必须放大气入机械泵.实验现象：压强（mmHg）放电管现象大气无现象0.2≦P≦2两极间呈紫色细光条0.2两极间呈紫色宽带，逐渐充满整个管内0.15辉光向两极颜色淡青，中间暗淡0.06辉光渐渐只见于两极，管壁呈荧光0.04辉光只见于两极，管壁荧光压强（mmHg）火花仪现象大气无色0.2≦P≦2紫红色30.2紫红色0.15浅红色0.06紫色荧光0.04紫色荧光机械泵所能抽到的最低的压强为0.032mmHg当火花仪在对玻璃管放电的时候，热偶计的指针往右偏转。下图为热偶真空计工作原理图:下图是了偶真空计校准曲线：4当火花仪对玻璃管放电时，真空管的气体被电离，可能会使热偶计的导热率增大，使其热动势变大，故它显示的压强变小（即指针向右偏转）。数据处理：当压强比较大时，数据如下：时间t（s）0102030405060压强P73684.2105362631.5789553684.2105345789.4736838947.3684232631.5789527631.578955（Pa）InP11.2075438211.0450248910.8908742110.7318095110.5699664910.3930357810.22671456时间t（s）708090100110120压强P（Pa）23157.8947419...
