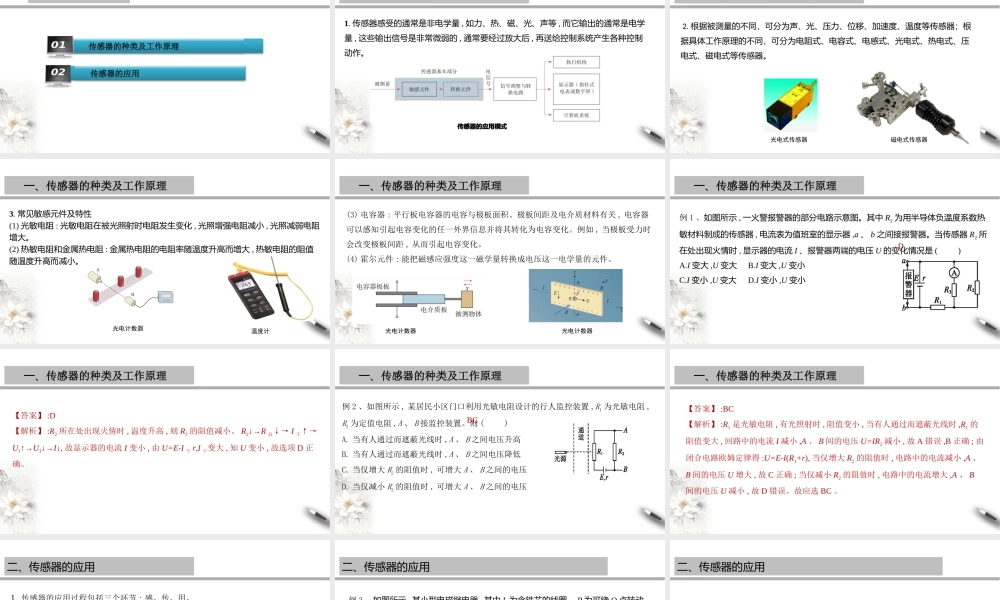

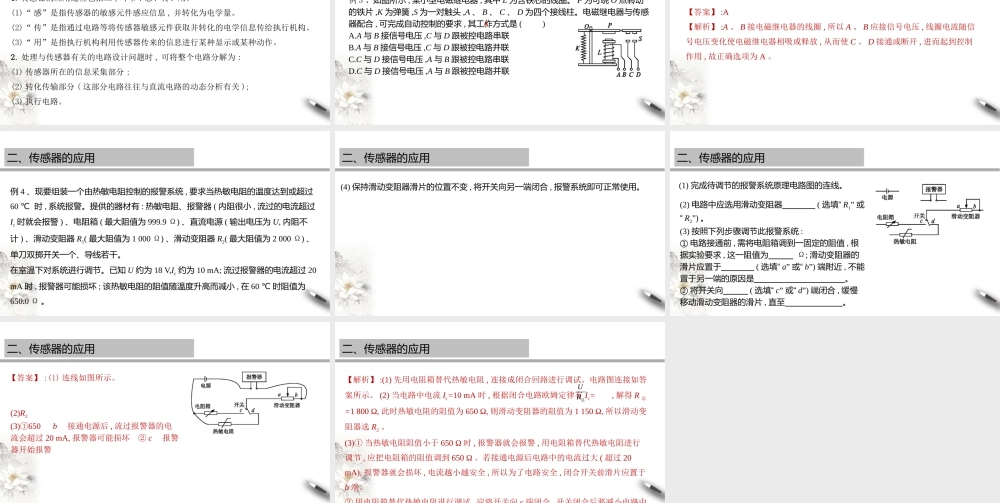

人教版必修第二册章末复习第五章传感器传感器的种类及工作原理传感器的应用考点简介一、传感器的种类及工作原理1.传感器感受的通常是非电学量,如力、热、磁、光、声等,而它输出的通常是电学量,这些输出信号是非常微弱的,通常要经过放大后,再送给控制系统产生各种控制动作。传感器的应用模式一、传感器的种类及工作原理2.根据被测量的不同，可分为声、光、压力、位移、加速度、温度等传感器；根据具体工作原理的不同，可分为电阻式、电容式、电感式、光电式、热电式、压电式、磁电式等传感器。光电式传感器磁电式传感器一、传感器的种类及工作原理3.常见敏感元件及特性(1)光敏电阻:光敏电阻在被光照射时电阻发生变化,光照增强电阻减小,光照减弱电阻增大。(2)热敏电阻和金属热电阻:金属热电阻的电阻率随温度升高而增大,热敏电阻的阻值随温度升高而减小。光电计数器温度计一、传感器的种类及工作原理(3)电容器:平行板电容器的电容与极板面积、极板间距及电介质材料有关,电容器可以感知引起电容变化的任一外界信息并将其转化为电容变化。例如,当极板受力时会改变极板间距,从而引起电容变化。(4)霍尔元件:能把磁感应强度这一磁学量转换成电压这一电学量的元件。光电计数器光电计数器一、传感器的种类及工作原理例1、如图所示,一火警报警器的部分电路示意图。其中R2为用半导体负温度系数热敏材料制成的传感器,电流表为值班室的显示器,a、b之间接报警器。当传感器R2所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是()A.I变大,U变大B.I变大,U变小C.I变小,U变大D.I变小,U变小D一、传感器的种类及工作原理【答案】:D【解析】:R2所在处出现火情时,温度升高,则R2的阻值减小。R2↓→R总↓→I干↑→U1↑→U3↓→I↓,故显示器的电流I变小,由U=E-I干r,I干变大,知U变小,故选项D正确。一、传感器的种类及工作原理例2、如图所示,某居民小区门口利用光敏电阻设计的行人监控装置,R1为光敏电阻,R2为定值电阻,A、B接监控装置。则()A.当有人通过而遮蔽光线时,A、B之间电压升高B.当有人通过而遮蔽光线时,A、B之间电压降低C.当仅增大R2的阻值时,可增大A、B之间的电压D.当仅减小R2的阻值时,可增大A、B之间的电压BC【答案】:BC【解析】:R1是光敏电阻,有光照射时,阻值变小,当有人通过而遮蔽光线时,R1的阻值变大,回路中的电流I减小,A、B间的电压U=IR2减小,故A错误,B正确;由闭合电路欧姆定律得:U=E-I(R1+r),当仅增大R2的阻值时,电路中的电流减小,A、B间的电压U增大,...
