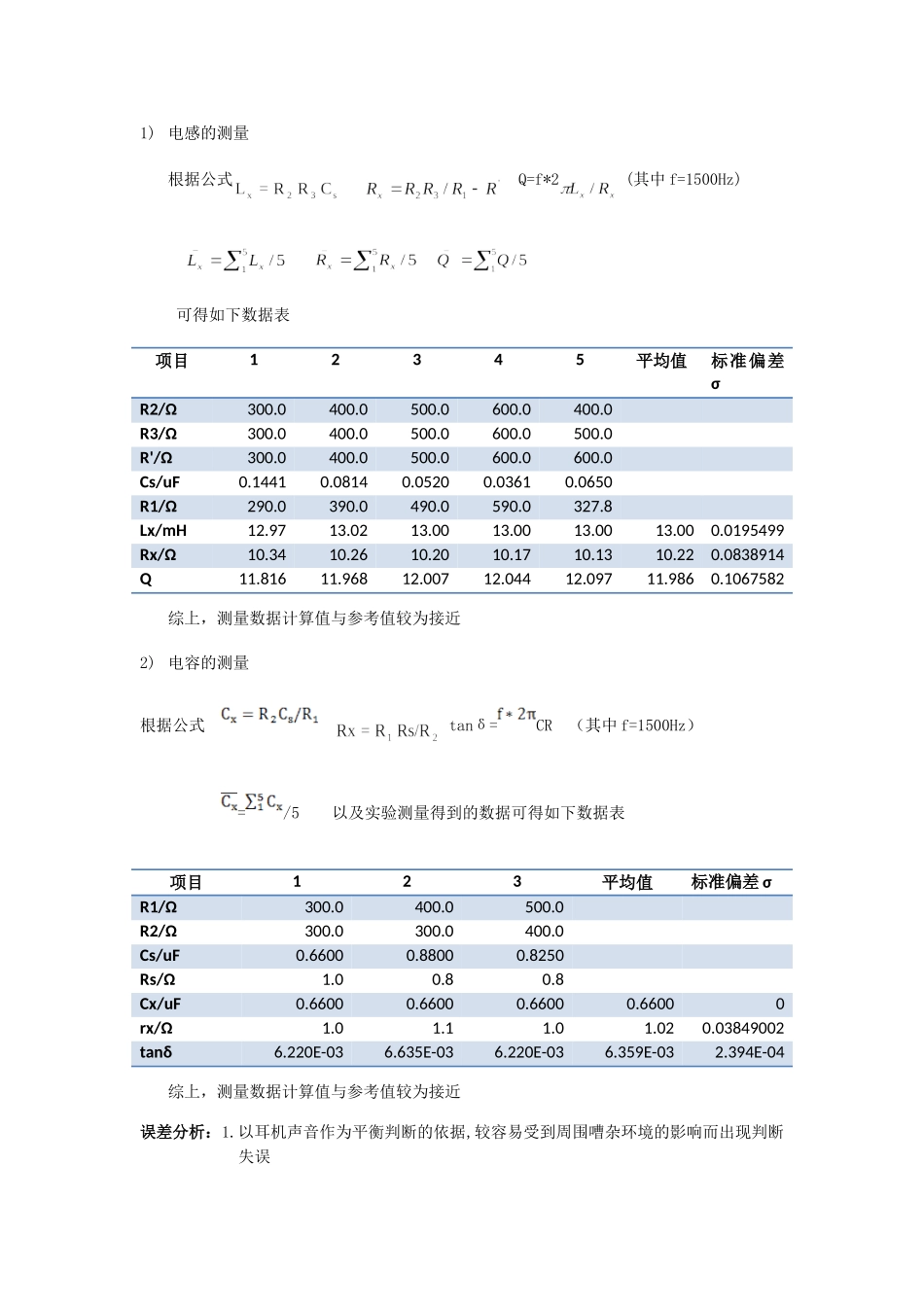

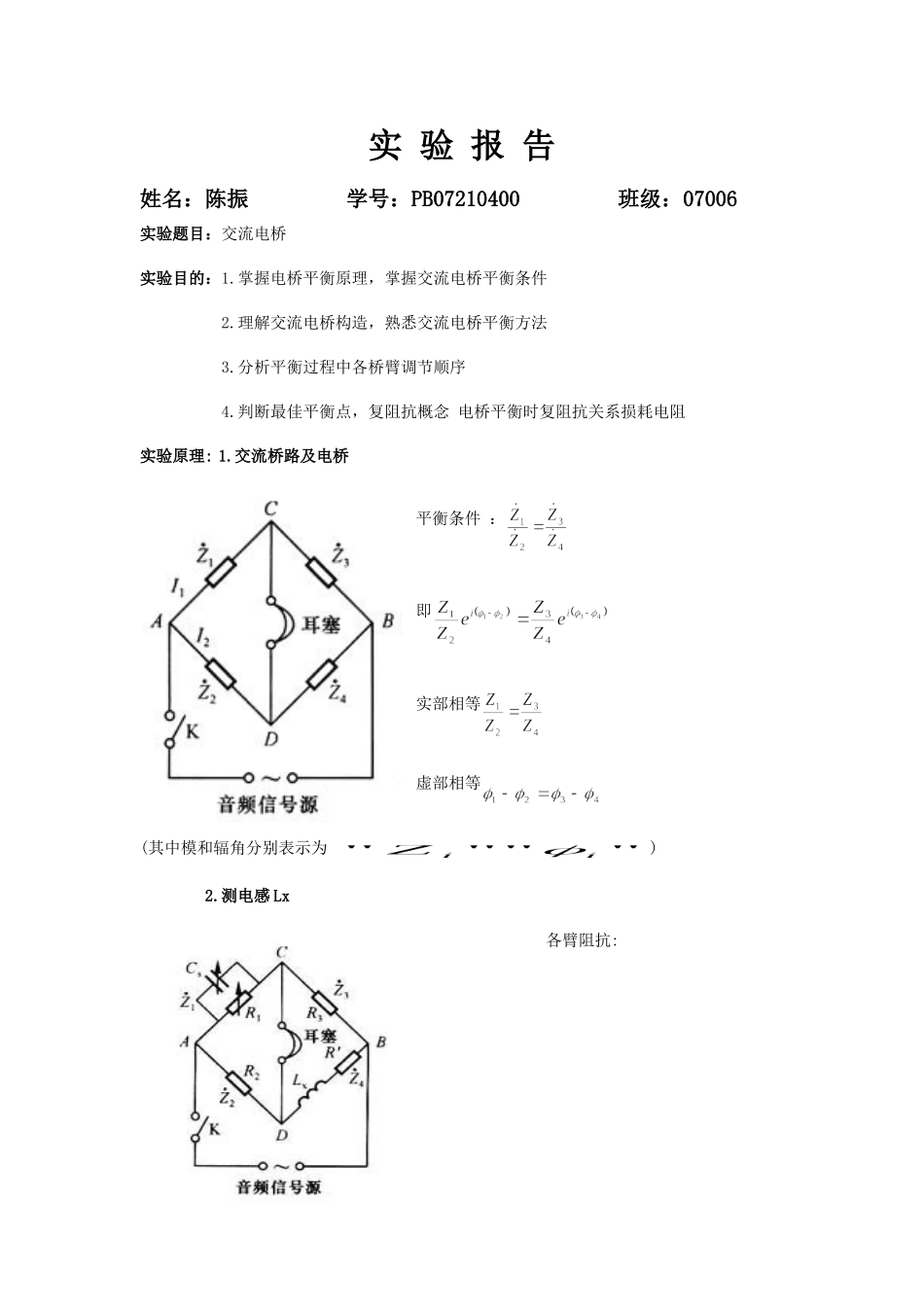

实验报告姓名：陈振学号：PB07210400班级：07006实验题目：交流电桥实验目的：1.掌握电桥平衡原理，掌握交流电桥平衡条件2.理解交流电桥构造，熟悉交流电桥平衡方法3.分析平衡过程中各桥臂调节顺序4.判断最佳平衡点，复阻抗概念电桥平衡时复阻抗关系损耗电阻实验原理:1.交流桥路及电桥平衡条件：即实部相等虚部相等(其中模和辐角分别表示为)2.测电感Lx各臂阻抗:平衡时有:(其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻)电感的Q值3.测电容Cx各臂阻抗:平衡时有(其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻)实验仪器:音频信号发生器、交流电阻箱四个、电容箱、待测电容、待测电感、耳机实验内容:1.根据测Lx原理图搭建交流电桥2.测、、及、、值3.根据测原理图搭建交流电桥4.测,及,,值数据处理:1)电感的测量根据公式Q=f*2(其中f=1500Hz)可得如下数据表项目12345平均值标准偏差σR2/Ω300.0400.0500.0600.0400.0R3/Ω300.0400.0500.0600.0500.0R'/Ω300.0400.0500.0600.0600.0Cs/uF0.14410.08140.05200.03610.0650R1/Ω290.0390.0490.0590.0327.8Lx/mH12.9713.0213.0013.0013.0013.000.0195499Rx/Ω10.3410.2610.2010.1710.1310.220.0838914Q11.81611.96812.00712.04412.09711.9860.1067582综上，测量数据计算值与参考值较为接近2)电容的测量根据公式tanδ=CR（其中f=1500Hz）=/5以及实验测量得到的数据可得如下数据表项目123平均值标准偏差σR1/Ω300.0400.0500.0R2/Ω300.0300.0400.0Cs/uF0.66000.88000.8250Rs/Ω1.00.80.8Cx/uF0.66000.66000.66000.66000rx/Ω1.01.11.01.020.03849002tanδ6.220E-036.635E-036.220E-036.359E-032.394E-04综上，测量数据计算值与参考值较为接近误差分析：1.以耳机声音作为平衡判断的依据,较容易受到周围嘈杂环境的影响而出现判断失误2.由于多人公用信号发生器,发生器输出电压不是很稳定,电压的变化会引起耳机声音发生变化,从而对实验者对平衡的调节产生影响3.在对电容的测量过程中,由于Rs较小,调节电阻箱时Rs变化对平衡影响很小,因此对Rs的测量存在误差思考题：1.利用图1、图2求出及的有关公式,此电路在调平衡时是否方便？为什么？由上面左图可得电桥各臂的阻抗分别为由电桥平衡条件：可推得：根据实部虚部分别相等可推得：由上面公式可看出调节会同时影响平衡式实...
