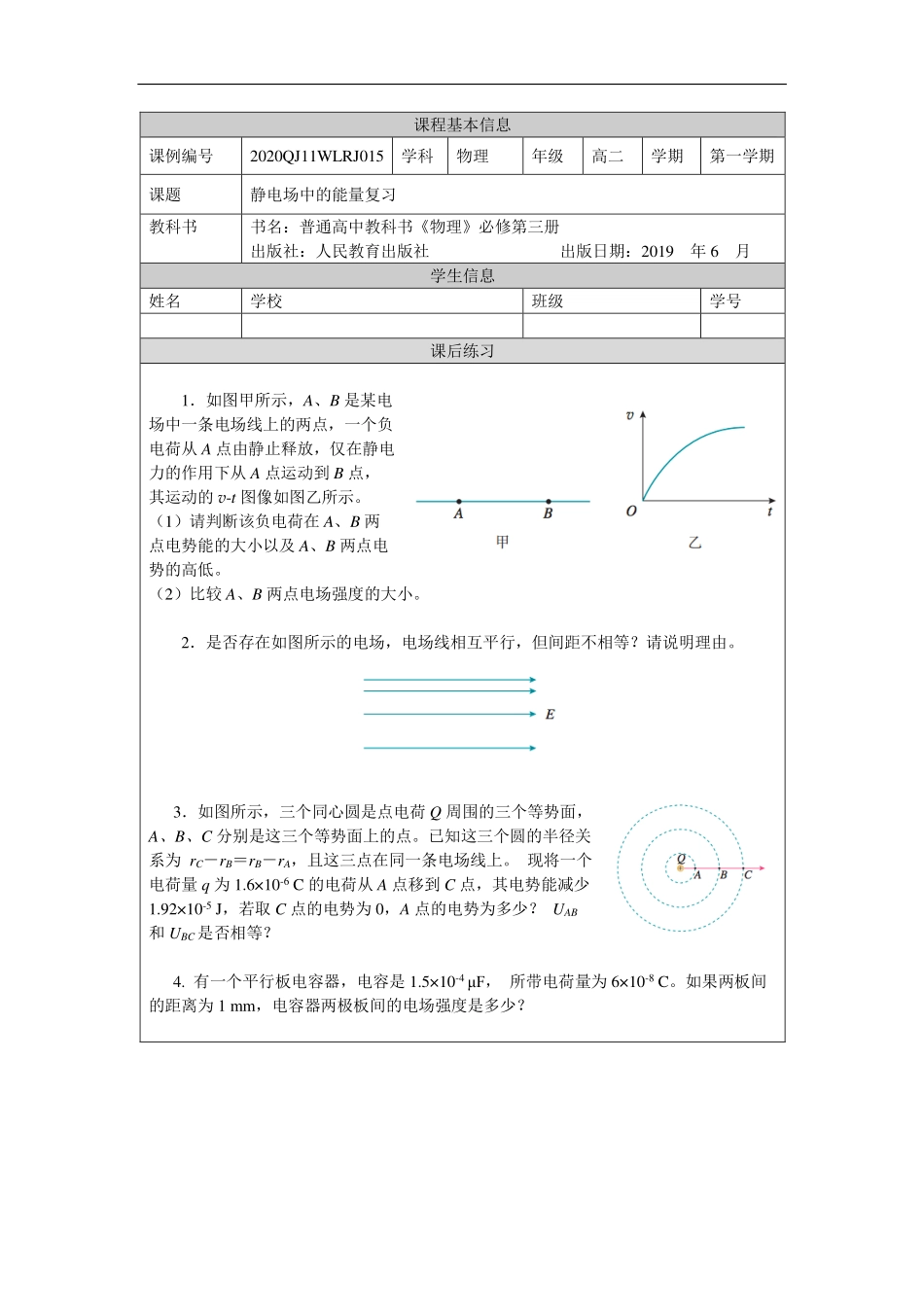

课程基本信息课例编号2020QJ11WLRJ015学科物理年级高二学期第一学期课题静电场中的能量复习教科书书名：普通高中教科书《物理》必修第三册出版社：人民教育出版社出版日期：2019年6月学生信息姓名学校班级学号课后练习1．如图甲所示，A、B是某电场中一条电场线上的两点，一个负电荷从A点由静止释放，仅在静电力的作用下从A点运动到B点，其运动的v-t图像如图乙所示。（1）请判断该负电荷在A、B两点电势能的大小以及A、B两点电势的高低。（2）比较A、B两点电场强度的大小。2．是否存在如图所示的电场，电场线相互平行，但间距不相等？请说明理由。3．如图所示，三个同心圆是点电荷Q周围的三个等势面，A、B、C分别是这三个等势面上的点。已知这三个圆的半径关系为rC－rB＝rB－rA，且这三点在同一条电场线上。现将一个电荷量q为1.6×10-6C的电荷从A点移到C点，其电势能减少1.92×10-5J，若取C点的电势为0，A点的电势为多少？UAB和UBC是否相等？4.有一个平行板电容器，电容是1.5×10-4μF，所带电荷量为6×10-8C。如果两板间的距离为1mm，电容器两极板间的电场强度是多少？5.如图所示，将带负电的试探电荷沿着等量异种点电荷连线的中垂线从A点移动到B点，再沿连线从B点移动到C点。在此全过程中，试探电荷所受的静电力如何变化？所经过各点处的电势如何变化？试探电荷的电势能如何变化？6.如图所示，在匀强电场中，将电荷量为－6×10-6C的点电荷从电场中的A点移到B点，静电力做了－2.4×10-5J的功，再从B点移到C点，静电力做了1.2×10-5J的功。已知电场的方向与△ABC所在的平面平行。（1）A、B两点间的电势差UAB和B、C两点间的电势差UBC分别为多少？（2）如果规定B点的电势为0，则A点和C点的电势分别为多少？（3）请在图中画出过B点的电场线方向，并说明理由。7.如图所示，单刀双掷开关S原来跟2相接，从t＝0开始，开关改接1，得到流过电路中P点的电流随时间变化的I-t图像（图甲），电容器两极板的电势差UAB随时间变化的图像（图乙）。t＝2s时，把开关改接2，请在I-t图像和UAB-t图像中画出之后2s时间内图像的大致形状。参考答案1．答案：（1）EpA>EpBφB>φA（2）EB>EA解析：（1）由v-t图像可知，负电荷从A点加速运动到B点，所以电场强度方向由B指向A，沿着电场线方向电势降低，所以φB>φA；根据𝐸𝑝=𝑞𝜑可知，负电荷在电势高的地方电势能小，所以EpA>EpB。（方法二：负电荷加速运动，静电力做正功，电势能减小，所以EpA>EpB；根据p=Eq，负电荷在电势...
