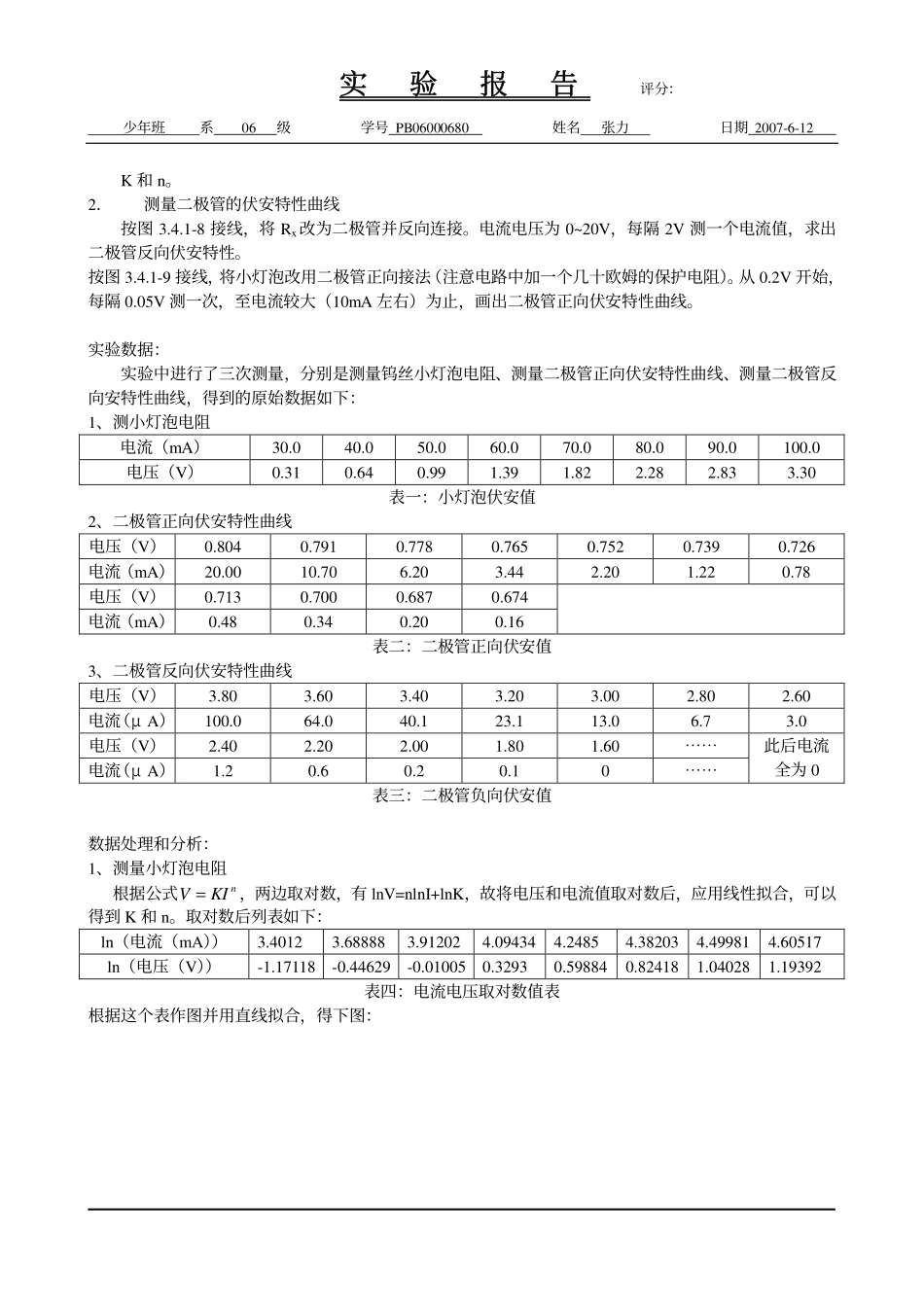

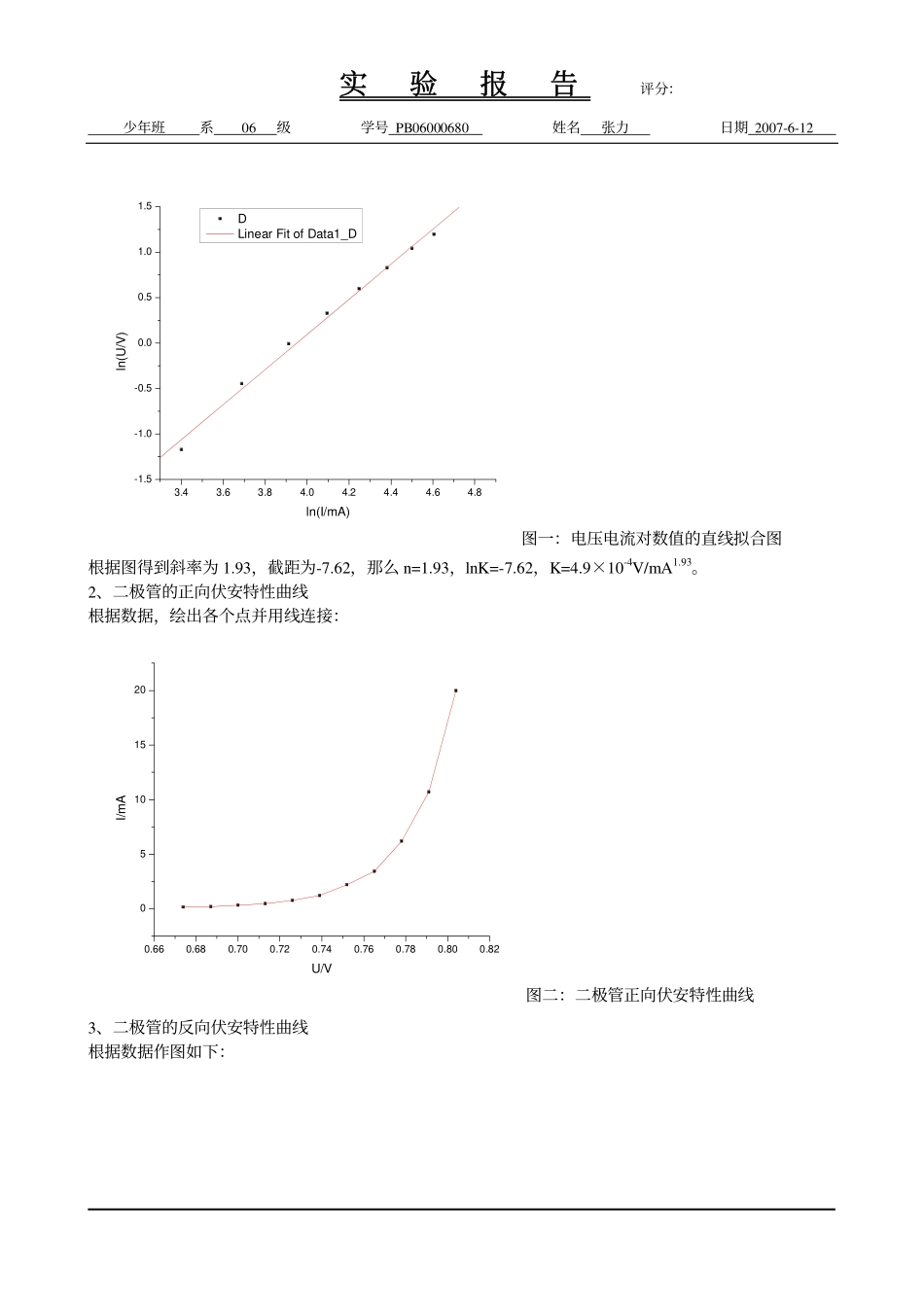

实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-6-12K和n。2．测量二极管的伏安特性曲线按图3.4.1-8接线，将Rx改为二极管并反向连接。电流电压为0~20V，每隔2V测一个电流值，求出二极管反向伏安特性。按图3.4.1-9接线，将小灯泡改用二极管正向接法（注意电路中加一个几十欧姆的保护电阻）。从0.2V开始，每隔0.05V测一次，至电流较大（10mA左右）为止，画出二极管正向伏安特性曲线。实验数据：实验中进行了三次测量，分别是测量钨丝小灯泡电阻、测量二极管正向伏安特性曲线、测量二极管反向安特性曲线，得到的原始数据如下：1、测小灯泡电阻电流（mA）30.040.050.060.070.080.090.0100.0电压（V）0.310.640.991.391.822.282.833.30表一：小灯泡伏安值2、二极管正向伏安特性曲线电压（V）0.8040.7910.7780.7650.7520.7390.726电流（mA）20.0010.706.203.442.201.220.78电压（V）0.7130.7000.6870.674电流（mA）0.480.340.200.16表二：二极管正向伏安值3、二极管反向伏安特性曲线电压（V）3.803.603.403.203.002.802.60电流（μA）100.064.040.123.113.06.73.0电压（V）2.402.202.001.801.60⋯⋯此后电流全为0电流（μA）1.20.60.20.10⋯⋯表三：二极管负向伏安值数据处理和分析：1、测量小灯泡电阻根据公式nKIV=，两边取对数，有lnV=nlnI+lnK，故将电压和电流值取对数后，应用线性拟合，可以得到K和n。取对数后列表如下：ln（电流（mA））3.40123.688883.912024.094344.24854.382034.499814.60517ln（电压（V））-1.17118-0.44629-0.010050.32930.598840.824181.040281.19392表四：电流电压取对数值表根据这个表作图并用直线拟合，得下图：实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-6-123.43.63.84.04.24.44.64.8-1.5-1.0-0.50.00.51.01.5DLinearFitofData1_Dln(U/V)ln(I/mA)图一：电压电流对数值的直线拟合图根据图得到斜率为1.93，截距为-7.62，那么n=1.93，lnK=-7.62，K=4.9×10-4V/mA1.93。2、二极管的正向伏安特性曲线根据数据，绘出各个点并用线连接：0.660.680.700.720.740.760.780.800.8205101520I/mAU/V图二：二极管正向伏安特性曲线3、二极管的反向伏安特性曲线根据数据作图如下：实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-6-121.01.52.02.53.03.54.0020406080100I/uAU/V图三：二极管反向伏安特性曲线实验小结：1、实验中应该注意电流表的外接和内接、制流和分压的区别，根据情况正确选择接线方式；2、实验操作中最重要的是注意接线的正确性，以免造成短路和断路，同时特别注意电表和二极管的正极和负极；3、数据处理时合理利用取对数的方法，将指数函数化为线性函数，便于处理。
