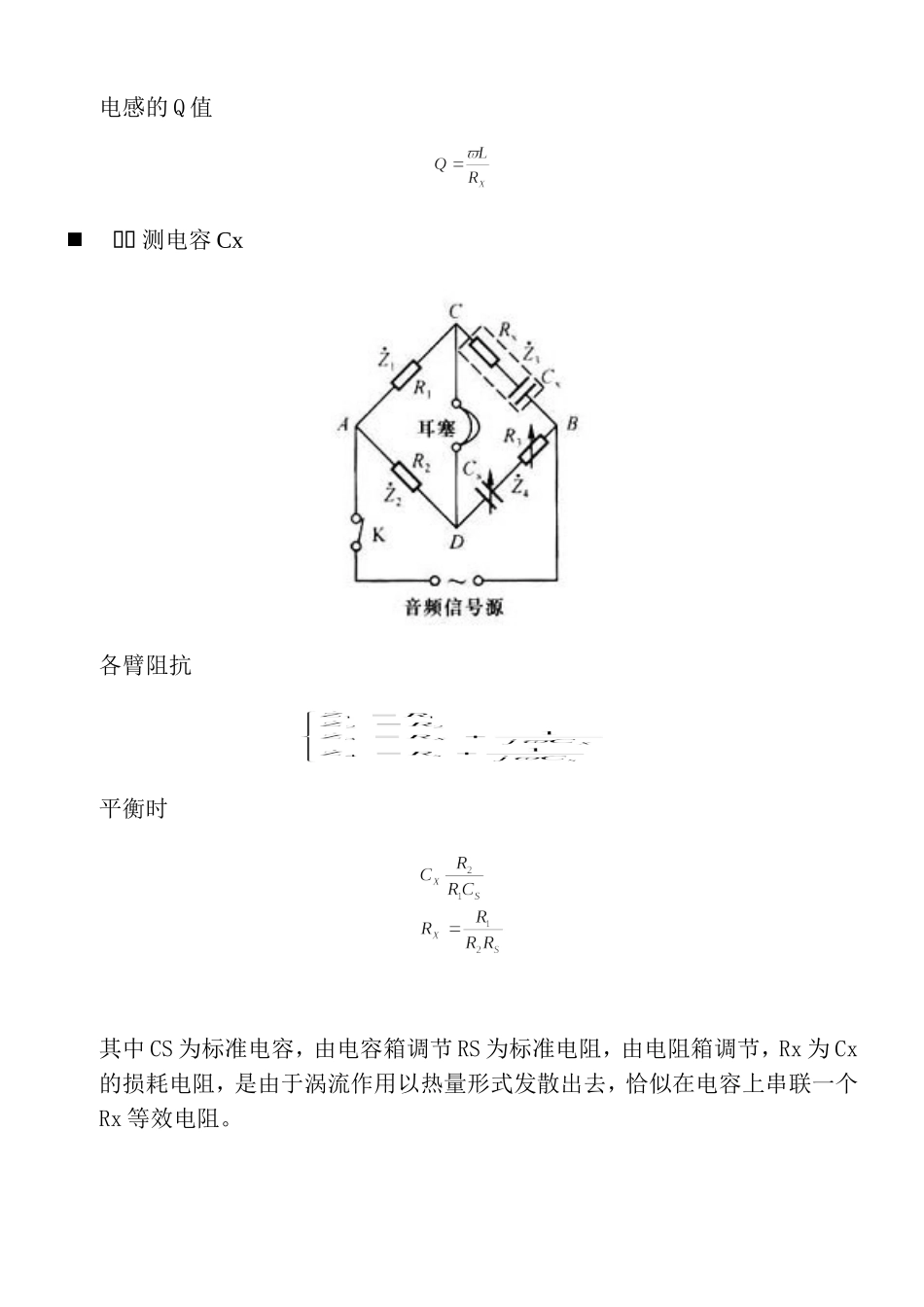

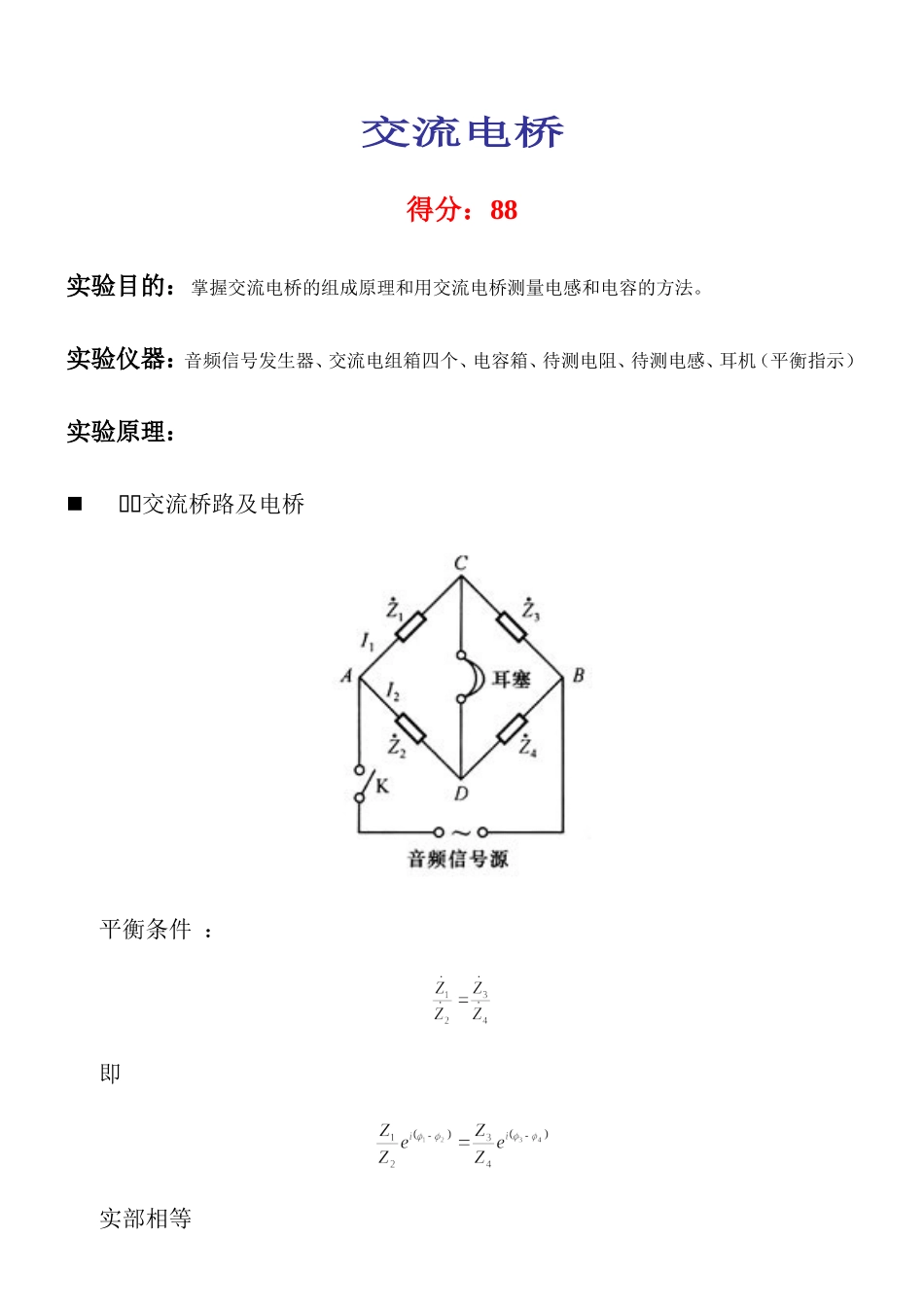

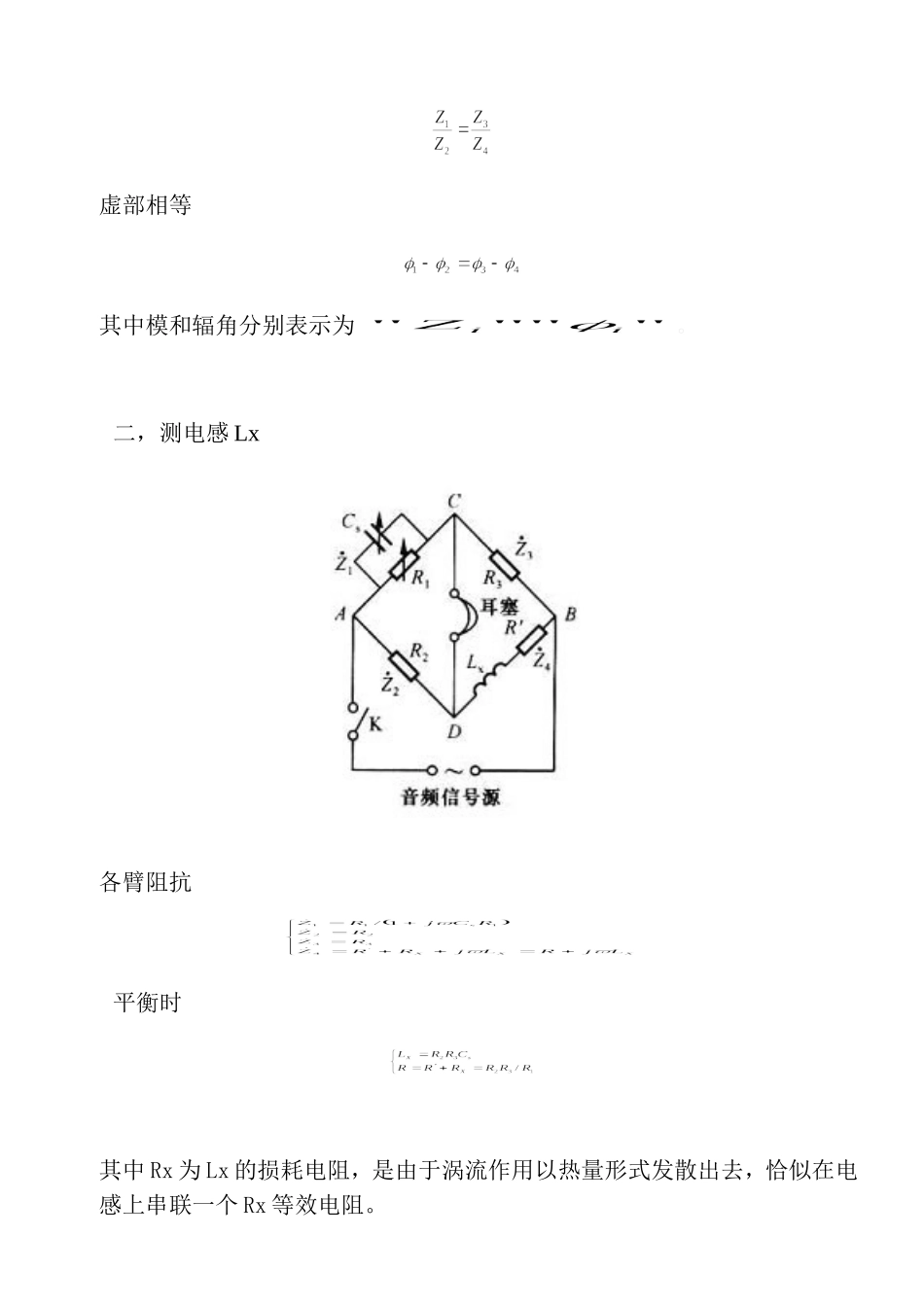

交流电桥得分：88实验目的：掌握交流电桥的组成原理和用交流电桥测量电感和电容的方法。实验仪器：音频信号发生器、交流电组箱四个、电容箱、待测电阻、待测电感、耳机（平衡指示）实验原理：一一交流桥路及电桥平衡条件：即实部相等虚部相等其中模和辐角分别表示为。二，测电感Lx各臂阻抗平衡时其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻。电感的Q值一一测电容Cx各臂阻抗平衡时其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻。实验内容：1，根据测Lx原理图搭建交流电桥2，测Lx及Lx的Rx值3一根据测Cx原理图搭建交流电桥4一测Cx及Cx的Rx值一一一一一一一1，掌握电桥平衡原理，掌握交流电桥平衡条件2一理解交流电桥构造，熟悉交流电桥平衡方法3一分析平衡过程中各桥臂调节顺序4一判断最佳平衡点，复阻抗概念电桥平衡时复阻抗关系损耗电阻实验数据：信号源功率输出：f=1.5KHz，U=10V（有效值）1、用麦克斯韦电桥测量电感及其Q值（L≈13mH,rx≈10）12345R2/300400500600500R3/300400400300500R'/300300400300500Cs/uF0.1510.0870.0710.0810.061R1/2935164885814922、用电容电桥测量电容及其损耗角（C≈0.6uF,rx≈1）12345R1/300400500400300R2/300500400300600Cs/Uf0.6310.5030.7930.8410.320Rs/0.91.10.70.71.8实验分析：1、用麦克斯韦电桥测量电感及其Q值（L≈13mH,rx≈10）由公式：得：12345R2300400500600500R3300400400300500R'300300400300500Cs/uF0.1510.0870.0710.0810.061R1/293516488581492Lx/mH13.5913.9214.2014.5815.25R2R3/R1307.17310.08409.84309.81508.13rx7.1710.089.849.818.132、用电容电桥测量电容及其损耗角（C≈0.6uF,rx≈1）由公式：得：12345R1300400500400300R2300500400300600Cs/uF0.6310.5030.7930.8410.320Rs0.91.10.70.71.8Cx/uF0.63100.62880.63440.63080.6400rx0.9000.8800.8750.9330.900实验误差：1、实验电路中存在导线电阻、线路接触电阻，造成一定的误差。2、调节电阻时，虽然其最小分度是0.1，但在实验中调节0.1档基本没反应，且×1档耳机鸣声变化也很小，使得实验测量很不准确，而且实验室其他人的耳机鸣声也会造成一定的干扰。实验可作一定的改进，将耳机换成交流毫伏表可减小人耳的判断及其干扰的误差。3、电阻箱、电容器仪器本身存在一定的误差。实验...
