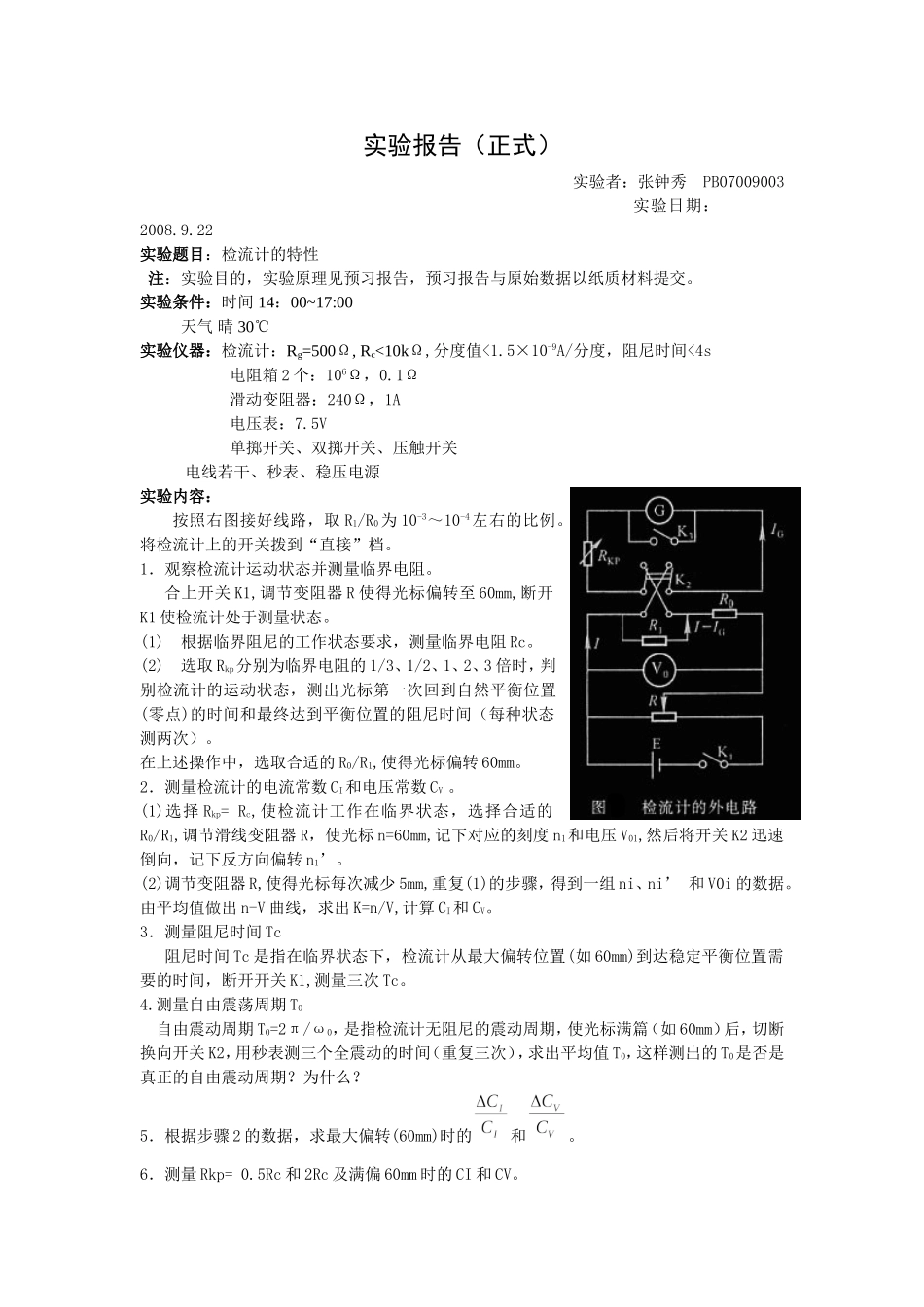

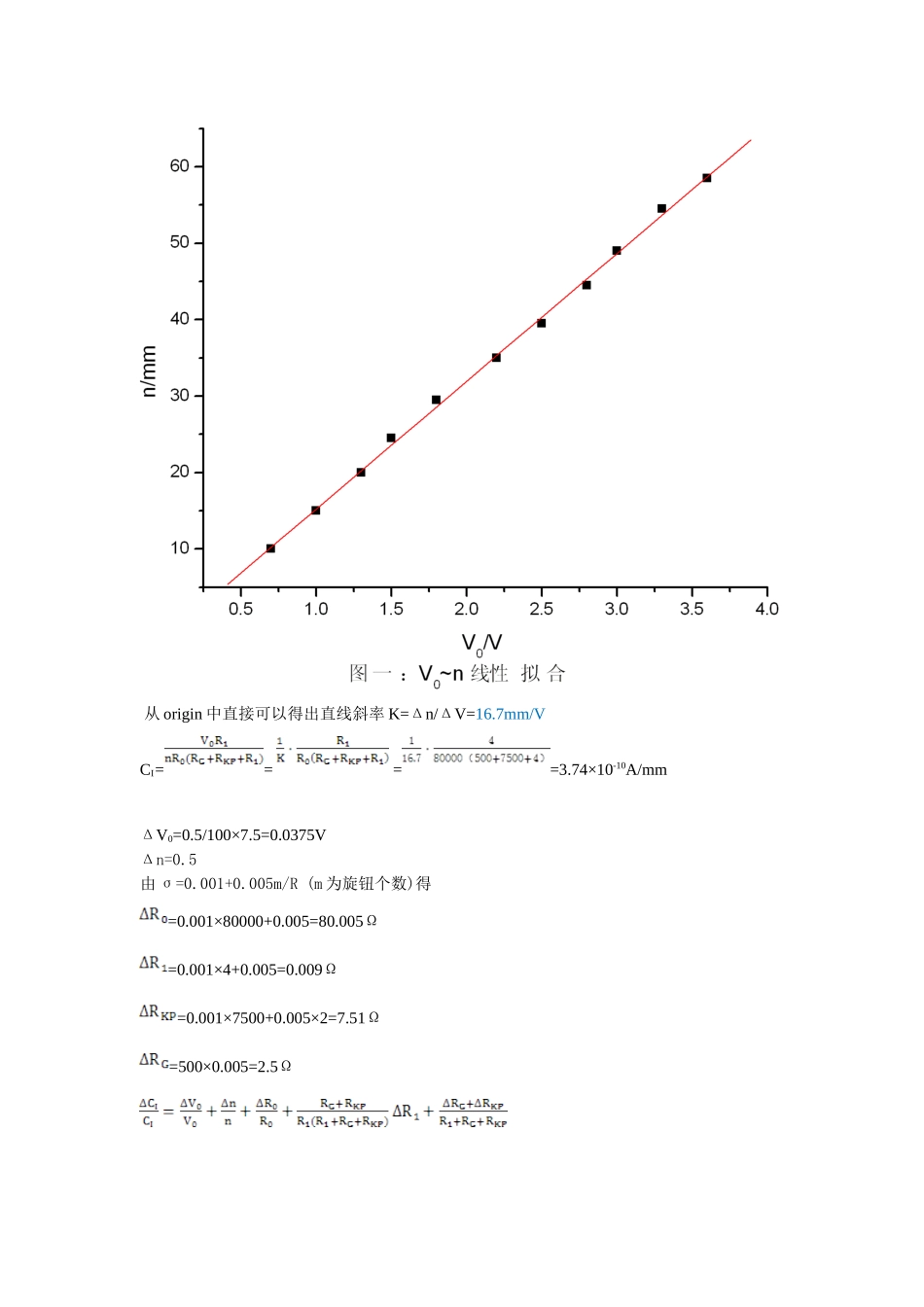

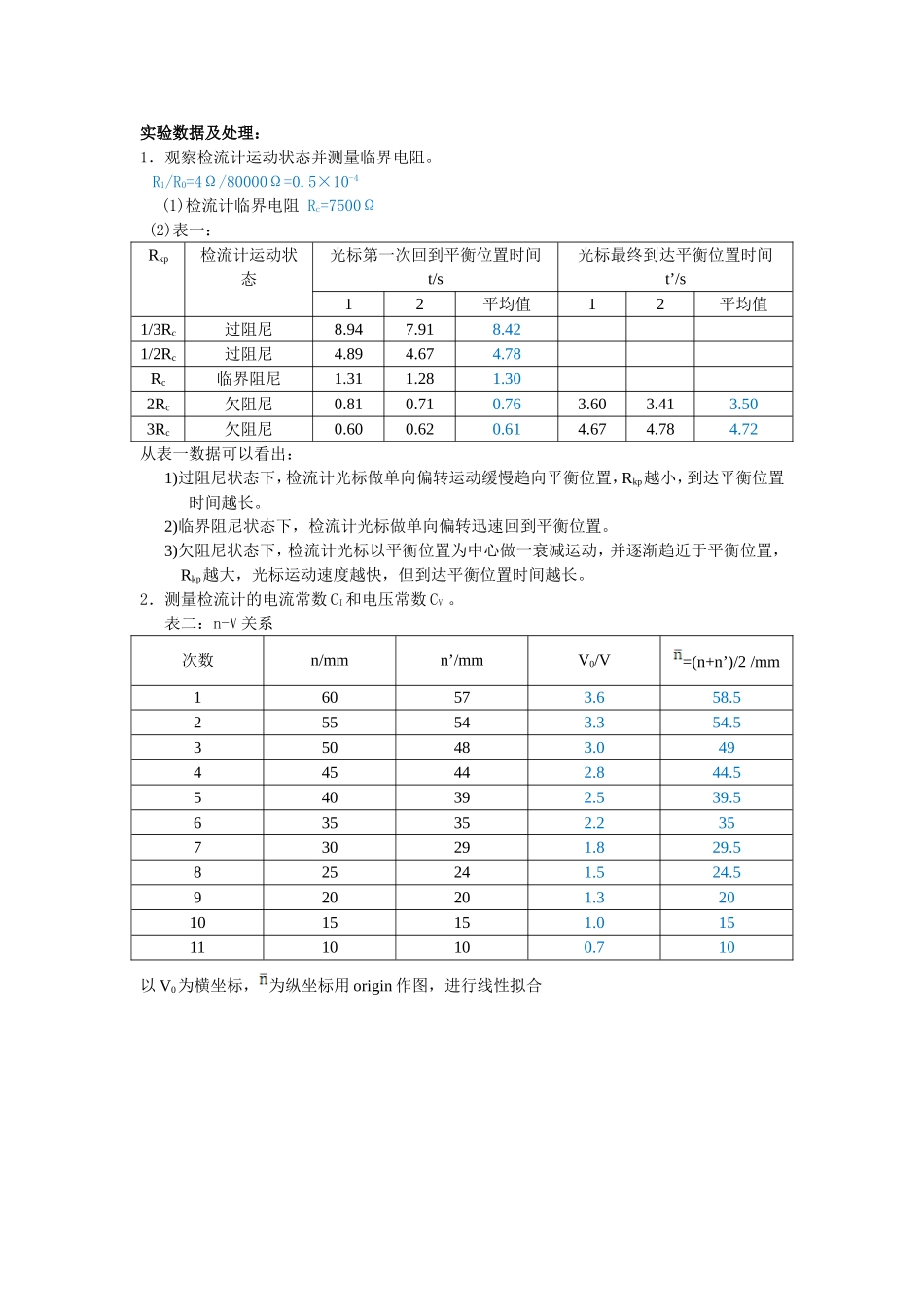

实验报告（正式）实验者：张钟秀PB07009003实验日期：2008.9.22实验题目：检流计的特性注：实验目的，实验原理见预习报告，预习报告与原始数据以纸质材料提交。实验条件：时间14：00~17:00天气晴30℃实验仪器：检流计：Rg=500Ω,Rc<10kΩ,分度值<1.5×10-9A/分度，阻尼时间<4s电阻箱2个：106Ω，0.1Ω滑动变阻器：240Ω，1A电压表：7.5V单掷开关、双掷开关、压触开关电线若干、秒表、稳压电源实验内容：按照右图接好线路，取R1/R0为10-3～10-4左右的比例。将检流计上的开关拨到“直接”档。1．观察检流计运动状态并测量临界电阻。合上开关K1,调节变阻器R使得光标偏转至60mm,断开K1使检流计处于测量状态。(1)根据临界阻尼的工作状态要求，测量临界电阻Rc。(2)选取Rkp分别为临界电阻的1/3、1/2、1、2、3倍时，判别检流计的运动状态，测出光标第一次回到自然平衡位置(零点)的时间和最终达到平衡位置的阻尼时间（每种状态测两次）。在上述操作中，选取合适的R0/R1,使得光标偏转60mm。2．测量检流计的电流常数CI和电压常数CV。(1)选择Rkp=Rc,使检流计工作在临界状态，选择合适的R0/R1,调节滑线变阻器R，使光标n=60mm,记下对应的刻度n1和电压V01,然后将开关K2迅速倒向，记下反方向偏转n1’。(2)调节变阻器R,使得光标每次减少5mm,重复(1)的步骤，得到一组ni、ni’和V0i的数据。由平均值做出n-V曲线，求出K=n/V,计算CI和CV。3．测量阻尼时间Tc阻尼时间Tc是指在临界状态下，检流计从最大偏转位置(如60mm)到达稳定平衡位置需要的时间，断开开关K1,测量三次Tc。4.测量自由震荡周期T0自由震动周期T0=2π/ω0，是指检流计无阻尼的震动周期，使光标满篇（如60mm）后，切断换向开关K2，用秒表测三个全震动的时间（重复三次），求出平均值T0，这样测出的T0是否是真正的自由震动周期？为什么？5．根据步骤2的数据，求最大偏转(60mm)时的和。6．测量Rkp=0.5Rc和2Rc及满偏60mm时的CI和CV。实验数据及处理：1．观察检流计运动状态并测量临界电阻。R1/R0=4Ω/80000Ω=0.5×10-4(1)检流计临界电阻Rc=7500Ω(2)表一：Rkp检流计运动状态光标第一次回到平衡位置时间t/s光标最终到达平衡位置时间t’/s12平均值12平均值1/3Rc过阻尼8.947.918.421/2Rc过阻尼4.894.674.78Rc临界阻尼1.311.281.302Rc欠阻尼0.810.710.763.603.413.503Rc欠阻尼0.600.620.614.674.784.72从表一数据可以看出：1)过阻尼状态下，检流计光标做单向偏转运动缓慢趋向平衡位置，Rkp越小，到达平衡位置时间越...
