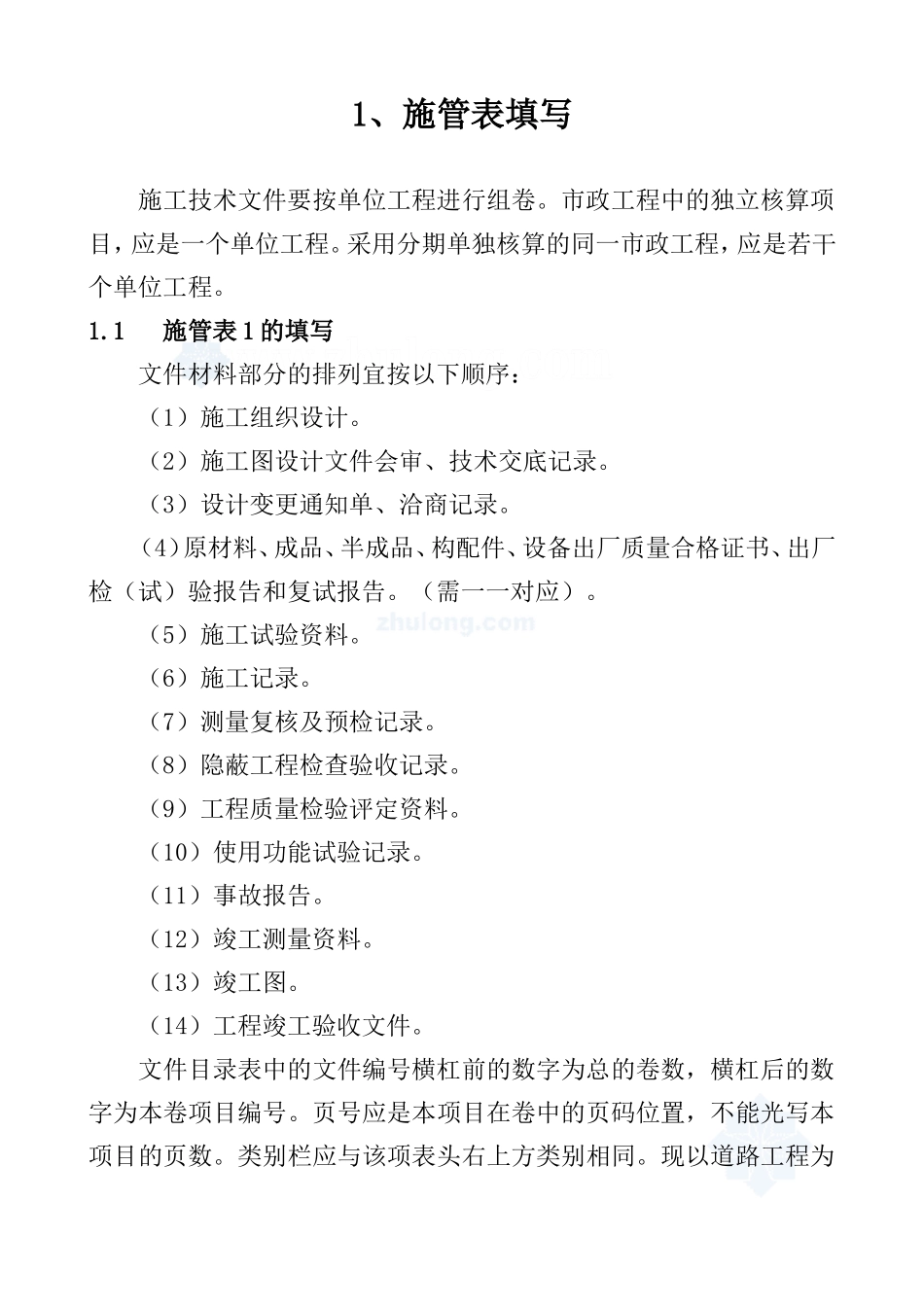

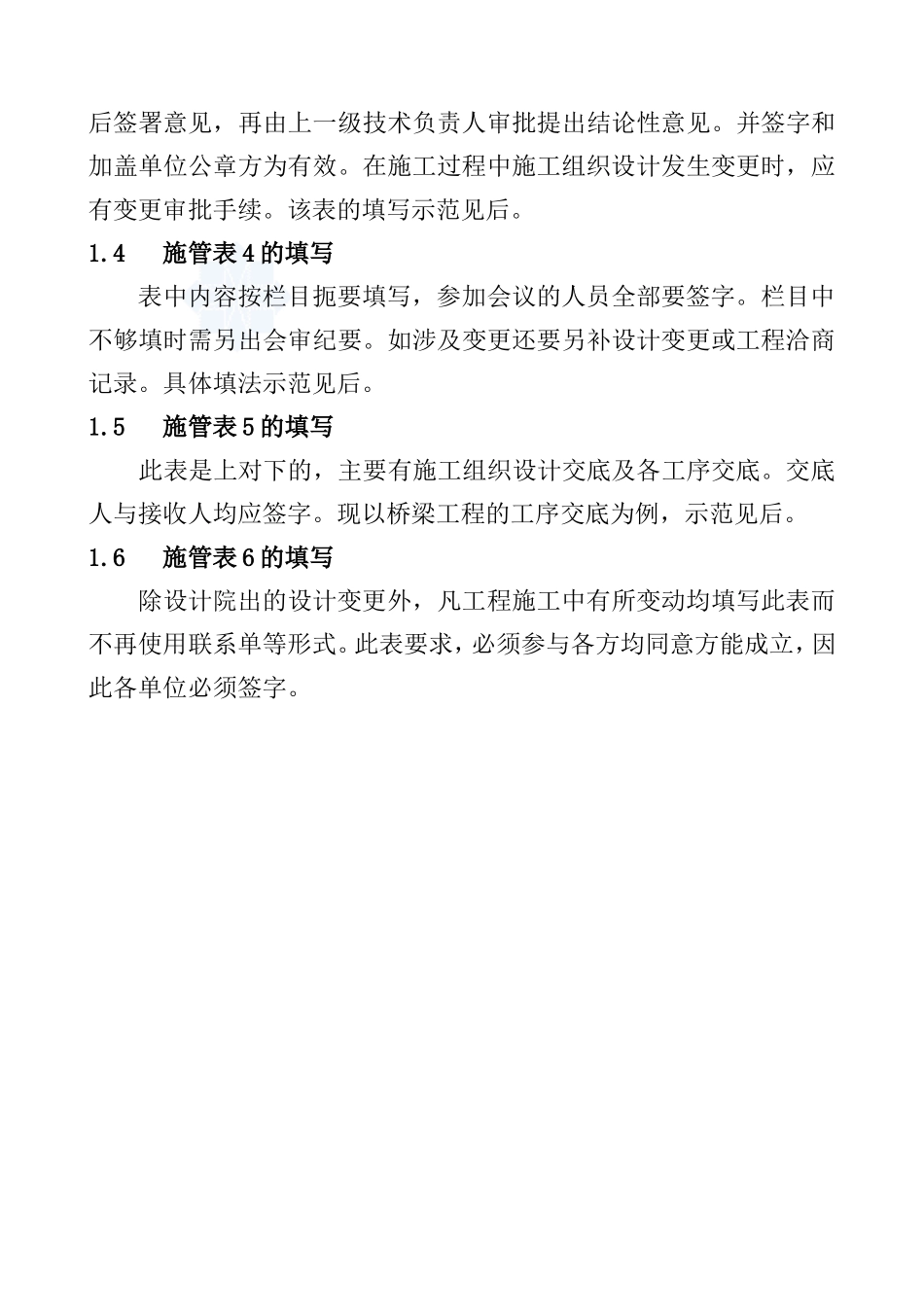

1、施管表填写 施工技术文件要按单位工程进行组卷。市政工程中的独立核算项目，应是一个单位工程。采用分期单独核算的同一市政工程，应是若干个单位工程。 1.1 施管表1的填写 文件材料部分的排列宜按以下顺序： （1）施工组织设计。 （2）施工图设计文件会审、技术交底记录。 （3）设计变更通知单、洽商记录。 （4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。（需一一对应）。 （5）施工试验资料。 （6）施工记录。 （7）测量复核及预检记录。 （8）隐蔽工程检查验收记录。 （9）工程质量检验评定资料。 （10）使用功能试验记录。 （11）事故报告。 （12）竣工测量资料。 （13）竣工图。 （14）工程竣工验收文件。 文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。页号应是本项目在卷中的页码位置，不能光写本项目的页数。类别栏应与该项表头右上方类别相同。现以道路工程为例示范见后。 1.2 施管表2的填写 存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。但如工程出过事故，事故处理情况应作简要说明。验收范围及数量栏应扼要填写。本表主要强调各参与单位均应签字盖章。填法示范见后。 1.3 施管表3的填写 施工组织设计应包括下列主要内容： （1）工程概况：工程规模、工程特点、工期要求、参建单位等。 （2）施工平面布置图。 （3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。 （4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。 （5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。 （6）安全措施。 （7）文明施工措施。 （8）环保措施。 （9）节能、降耗措施。 （10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。 这张表为施工单位内部审批表，先由施工单位内部各部门看过以后签署意见，再由上一级技术负责人审批提出结论性意见。并签字和加盖单位公章方为有效。在施工过程中施工组织设计发生变更时，应有变更审批手续。该表的填写示范见后。 1.4 施管表4的填写 表中内容按栏目扼要填写，参加会议的人员全部要签字。栏目中不够填时需另出会审纪要。如涉及变更还要另补设计变更或工程洽商记录。具体填法示范见后。 1.5 施管表5的填写 此表是上对下的，主要有施工组织设计交底及各工序交底。交底人与接收人均应签字。现以桥梁工程的工序交底为例，示范见后。 1.6 施管表6的填写 除设计院出的设计变更外，凡工程施工中有所变动均填写此表而不再使用联系单等形式。此表要求，必须参与各方均同意方能成立，因此各单位必须签字。 单位工程技术文件目录 施管表1 　 　　 　　　　　　　　　共 7页 单位工程名称： ××市××道路工程 　 第 1页 序号 文件编号 类 别 项　　　　　目 页号 附 录 1 1-1 施管表 ××道路工程施工组织设计 审批表 1   2 1-2 施管表 ××道路工程施工组织设计 2~43   3 1-3 施管表 ××道路工程设计文件会审记录 44~46   4 1-4 施管表 施工技术交底记录 47~67   5 1-5 施管表 设计变更通知单及工程洽商记录 68~85   6 1-6 质检表 材料、构配件检查记录 86~88 95 7 1-7 质检表 钢材合格证及检查记录 89~144   8 1-8 质检表 钢筋接头试验报告 145-~154   9 1-9 质检表 水泥合格证及检查记录 155~176   10 1-10 质检表 砂、石料检查及复试报告 177~182   11 1-11 质检表 砖试验报告 183~190   12 1-12 质检表 石灰、粉煤灰混合料合格证及 强度试验记录 191~200   13 1-13 质检表 沥青混合料合格证及试验记录 201~209   14 1-14 试验表 商品混凝土合格证及检验报告 210~219   15 1-15 试验表 平石、侧石、人行道板、路面砖、 井盖及盖座合格证及检验报告 220~231                                                   　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 单位工程技术文件目录 施管表1 　　　 　　 　　　　　　　　　　　　共　7页 　 单位工程名称： ××市××道路工程 第　2页 序号 文件编号 类 别 项　　　　　目 页号 附 录 1 2-1 试验表 混凝土配比申请单、通知单、强度试验报告、汇总表及评定记录 1~156   2 2-2 试验表 砂浆配比申请单、通知单、强度试验报告、汇总表及评定记录 157~168   3 2-3 试验表 回弹弯沉记录 169~286   4 2-4 试验表 有见证试验汇总表及见证记录 287~402                                                                                                                                                                                       　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 单位工程技术文件目录 　　施管表1 单位工程名称： ××市××道路工程 　　　 　　 　共　7页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　第　3页 序号 文件编号 类 别 项　　　　　目 页号 附 录 1 3-1 试验表 路基、路床压实度试验报告 1~98   2 3-2 试验表 道路基层压实度试验报告及强度试验记录 99~130   3 3-3 施记表 地基与基槽验收记录 131~133   4 3-4 施记表 混凝土浇筑及测温记录 134~197   5 3-5 施记表 测量复核记录 198~222         　　                                                                                                                                                                 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 单位工程技术文件目录 施管表1 单位工程名称： ××市××道路工程　　 　　 　　　　　　　　　 　 共　7页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　 第　4页 序号 文件编号 类 别 项　　　　　目 页号 附 录   4-1 施记表 预检记录 1~82     4-2 施记表 隐蔽工程检查验收记录 83~218                                                                                                                                                                                                               　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 单位工程技术文件目录 施管表1 单位工程名称： ××市××道路工程 　　　 　　 　　　　　　　　　　　　　共　7页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　第　5页 序号 文件编号 类 别 项　　　　　目 页号 附 录   5-1 质评表 工程质量检验评定资料 1~183     5-2 质评表 　　　　　竣工测量资料 184~195                                                                                                                                                                                                               　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 单位工程技术文件目录 施管表1 单位工程名称： ××市××道路工程 　　　 　　 　　　　　　　　　　　　　共　7页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　第　6页 序号 文件编号 类 别 项　　　　　目 页号 附 录 1 6-1   竣工图 1~56         　　　　　                                                 -                                                                                                                                                               　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 单位工程技术文件目录 施管表1 单位工程名称： ××市××道路工程 　　　 　　 　　　　　　　　　　　　　共　7页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　第　7页 序号 文件编号 类 别 项　　　　　目 页号 附 录   7-1   工程竣工验收文件 1~32         　　　　　                                                 -                                                                                                                                                               竣 工 验 收 证 书 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　施管表2 工程名称 ××市××路××桥 开工日期 ××年×月×日 对 工 程 的 质 量 评 价 工程已按施工合同要求完成，经验收检查，外观项目，量测项目及资料核查均符合有关标准的规定，全部达到合格，同意验收 施工单位 ××市政工程有限公司 竣工日期 ××年×月×日 合同造价 （万元） 632.0 施工决算 （万元） 648.0 竣工验收日期 年 月 日 验收范围及数量： 桥梁宽度：39.94m，跨度：16+8×2=32m,总长38m。钻孔灌注桩基础（桥墩Ф1700，16根；桥台Ф1000，28根），钢筋混凝土排架式桥墩，薄壁桥台，预制简支空心桥梁板，板式橡胶支座，青石栏杆 参加竣工验收单位意见 建设单位   　　同意验收       签名: ××× (盖章) 设计单位   同意验收       签名: ××× (盖章) 监理单位   同意验收       签名: ××× (盖章) 施工单位   同意验收       签名: ××× (盖章) 存在问题及处理意见： 外观检查中除桥面局部有少量收缩裂纹外，未发现其他明显缺陷，量测项目全部合格，质量保证资料真实、完整 工程施工过程中未出现过安全与质量事故 勘察单位   同意验收       签名: ××× (盖章) 邀请单位           签名: (盖章) 施工组织设计审批表 施管表3 年 月 日 工程名称 ××市××道路工程 施工单位 ××市政工程公司 有关部门会签意见： 技术上可行，能够按计划实现。 　　　　　　　　　　　　技术科：×××（签名） 同意。设备材料可按计划实现。 　　　　　　　　　　　　机具、材料科：×××（签名） 资金周转没问题。 　　　　　　　　　　　　财务科：×××（签名） 质量目标能实现，安全有保证。同意。 　　　　　　　　　　　　质量、安全科：×××（签名） 同意。 　　　　　　　　　　　　经营科：×××（签名） 结论：该施工组织设计，技术上可行，进度目标、质量安全目标能够实现。符合有关规范、标准。符合合同要求。同意按此施工组织设计实施 审批单位（盖章）   审批人 公司总工程师：×××（签名）     施工图设计文件会审记录 施管表4 工程名称 ××市××路工程 图纸会审部位 全部工程（包括道路、桥梁、排水） 日 期 ××年4月4日 会审中发现的问题： 1． 1．  几个检查井的平面尺寸不明确、并缺施工详图 2． 2．  留管的长度为多少 3． 3．  路基遇水塘如何处理 4． 4．  土路基的回弹模量是多少 5．DN300雨水口连接管的坡度是多少 处理情况： 1.Y128　井室尺寸按1750mm×1750㎜施工，Y124　井室尺寸按1500mm×1500㎜施工，所有预留井井室尺寸均按1000mm×1000㎜施工；管径大于1200㎜及井深大于4000㎜的检查井由设计院另补出详图。其余检查井套用杭州城建设计院97通通用图 2.所有预留管均以做出路面一节管为准 3.路基施工如遇水塘，应先彻底清淤，然后采用塘渣回填，塘渣直径应小于100㎜。并分层碾压密实，达到规定的压实度 4.土路基回弹模量为23MPa 5.DN300雨水口连接管的坡度与DN200管一样均为1％ 参加会审单位及人员 单位名称 姓 名 职 务 单位名称 姓 名 职 务 ××投资开发公司 ××× 总工 ××建设监理公司 ××× 监理 工程师 ××投资开发公司 ××× 工程师 ××市政工程有限公司 ××× 项目 经理 ××市政工程设计院 ××× 高　工 ××市政工程有限公司 ××× 工程师 ××市政工程设计院 ××× 工程师 ××市政工程有限公司 ××× 工程师 填表人：       施工技术交底记录　之一 　 施管表5 　　　　　 工程名称 ××市××路××桥梁工程 分部工程 上部结构 分项工程名称 梁板制安 交底内容： 1．钢筋成型与安装 成型前必须按设计要求配制钢筋的级别、钢种、根数、形状、直径等；绑扎成型时，钢丝必须扎紧，不得有滑动、折断、移位等情况；成型后的网片或骨架必须稳定牢固，在安装及浇注混凝土时不得松动或变形；受力钢筋同一截面内、同一根钢筋上只准有一个接头；绑扎或焊接接头与钢筋弯曲处相距不应小于10倍主筋直径，也不宜位于最大弯矩处；钢筋网片和骨架成型允许偏差应符合（CJJ2－90）表7.3.6的规定 2．模板 模板及支撑不得有松动、跑模或变形等现象；模板必须拼缝严密，不得漏浆，模内必须洁净；凡需起拱的构件模板，其预留拱度应符合规定 3．水泥混凝土构件 混凝土的原材料、配合比必须符合有关标准、规范的规定，强度必须符合设计要求；强度的检验可做抗压试验；混凝土构件不得有蜂窝、露筋等现象，如有硬伤、掉角等缺陷均应修补完好；其允许偏差应符合（CJJ2－90）表8.0.5的规定 4．水泥混凝土构件（梁、板）安装 梁、板安装必须平稳，支点处必须接触严密、稳固；相邻梁或板之间的缝隙必须用细石混凝土或砂浆嵌填密实；伸缩缝必须全部贯通，不得堵塞或变形，活动支座必须按设计要求上油润滑；支座接触必须严密，不得有空隙，位置必须符合设计要求；梁、板安装允许偏差应符合（CJJ2－90）表9.1.6的规定 交底单位   接收单位   交 底 人 ××× 接 收 人 ×××   施工技术交底记录　之二 　　　　 施管表5 　 　　　 工程名称 ××市××路××桥梁工程 分部工程 桥面及附属工程 分项工程名称 栏杆、灯柱、人行道板 交底内容： 　　栏杆、灯柱、人行道板安装必须牢固，线条直顺不歪斜、扭曲；栏板与栏杆接缝处的填缝砂浆必须饱满，伸缩缝必须全部贯通；预制人行道板安装必须平整稳定，不平处要用砂浆填平；水泥混凝土面层要平整，打格线条要顺直、无裂缝，纵横坡度要符合设计要求；栏杆、灯柱、人行道板安装允许偏差应符合（CJJ2－90）表9.4.4的规定   交底单位   接收单位   交 底 人 ××× 接 收 人 ×××   施工技术交底记录　之三　 　 施管表5 　　 　　　 工程名称 ××市××路××桥梁工程 分部工程 桥面及附属工程 分项工程名称 桥面铺装层 交底内容： 桥面与基层必须结合牢固；桥面泄水孔的进水口必须低于桥面，泄水不得流向墩台；桥头排水沟必须畅通，不得冲刷路堤；桥面防水层应符合设计要求；桥面厚度应满足设计要求；桥面铺装层允许偏差应符合（CJJ2－90）表12.2.6的规定 交底单位   接收单位   交 底 人 ××× 接 收 人 ×××   施工技术交底记录 之四 　　　 施管表5 　　 　　　 工程名称 ××市××路××桥梁工程 分部工程 桥面及附属工程 分项工程名称 　　　　　　　变形装置 交底内容： 构造及宽度必须符合设计规定；伸缩缝面应平整，伸缩性能必须有效；不得有堵塞、渗漏、变形和开裂等现象 沉降装置必须垂直，接触面平整；混凝土基础、压顶与挡墙墙身的沉降装置须在同一垂直线上，并使其缝在基桩间隙中通过 止水装置缝面应垂直、平整，填充料必须嵌填密实，不得有渗漏、变形和开裂等现象 交底单位   接收单位   交 底 人 ××× 接 收 人 ×××   施工技术交底记录 之五 　　　 　 施管表5 　　 　 工程名称 ××市××路××桥梁工程 分部工程 桥面及附属工程 分项工程名称 挡墙工程 交底内容： 1．基坑 严禁扰动基底土，如发生超挖，严禁用土回填；基底不得受浸泡或受冻；基底淤泥必须清理干净，基坑内旧基础、桩及其他不符合设计要求的杂物必须处理；基坑允许偏差应符合（CJJ2－90）表3.1.5的规定 2．基础 混凝土基础不得有石子外露、脱皮、裂缝等现象；伸缩缝位置应正确、垂直、贯通；其允许偏差应符合（CJJ3－90）表4.2.2的规定 3．砌体 砌体砂浆必须嵌填饱满密实；灰缝整齐均匀，缝宽符合要求，勾缝不得空鼓、脱落；砌体分层砌筑必须错缝，交接处咬扣应紧密；预埋件、泄水孔、反滤层、防水设施等必须符合设计或规范的要求。砌体允许偏差应符合（CJJ2－90）表5.0.6的规定 4．回填 回填时，基坑内无积水；填土经碾压后不得有翻浆、“弹簧”现象；填土中不得含有淤泥、腐殖土、冻土及有机物质；回填土压实度标准应符合（CJJ2－90）表3.2.3的规定 交底单位   接收单位   交 底 人 ××× 接 收 人 ×××     工 程 洽 商 记 录　之一 　 施管表6 第 号 　　　　　　　　　 　 　　　　 年 月 　日 工程名称 ××市××路××桥工程 施工单位 ××市政工程有限公司   洽商事项： 1． 1．  原设计桥面铺装层是10㎝的混凝土，考虑到桥体的不均匀沉降和行车的平顺性，建议改为7㎝的混凝土加3㎝的细粒式沥青混凝土 2． 2．  原设计图纸中栏杆是贴面砖的混凝土栏板和不锈钢管组成，从美观出必发建议改为青石栏杆     参加单位 及 人 员 建设单位 设计单位 监理单位 施工单位   同意 （公章） 李为民（签名） 同意 （公章） 王爱民（签名） 同意 （公章） 赵维民（签名）   （公章） 张利民（签名）       　　　　　　　　　 　 工 程 洽 商 记 录　之二 　 施管表6 第 号 　　　　　　　　　 　　　　 年 月 　日 工程名称 ××市××道路工程 施工单位 ××市政工程有限公司   洽商事项： 原设计图上所注塘渣、三渣回弹模量分别为150、500 MPa，经查该数据为材料回弹模量，现场当量回弹模量应为：塘渣35 MPa，三渣100 MPa，请该实后予以批复       参加单位 及 人 员 建设单位 设计单位 监理单位 施工单位   同意 （公章） 李为民（签名） 同意 （公章） 王爱民（签名） 同意 （公章） 赵维民（签名）   （公章） 张利民（签名）       　　　　　　　　　　 工 程 洽 商 记 录　之三 　 施管表6 第 号 　　　　　　　　　 　 　　　　　 年 月 　日 工程名称 ××市××路××桥工程 施工单位 ××市政工程有限公司   洽商事项： 1．原总体布置图，A－A中桥桩间尺寸与平剖面图尺寸不相符 2．原总体布置图，B－B中间桩间尺寸与平剖面图尺寸不相符 3．桥墩桩基配筋图中，钢筋长度和破桩部位不明确，请予示明 4．原图16m梁板预拱为1㎝，偏小，建议改为2㎝ 5．16m和8m梁板封头混凝土标号不同？要否统一                 设计院签复如下 1．以平面图为准 2．以剖面图为准 3．5号图桩基顶标高由原图1.1m改为1.62m其他作相应修改 4．同意 5．统一为C20     参加单位 及 人 员 建设单位 设计单位 监理单位 施工单位   同意 （公章） 李为民（签名） 同意 （公章） 王爱民（签名） 同意 （公章） 赵维民（签名）   （公章） 张利民（签名）   2、质 评 表 2.1 质评表3的填写 这是工程施工中填得最多的表之一，但仍有不少施工单位填得不对，或填得不够规范。主要工程数量应填写清楚，因为应检点数是按工程量根据标准中规定的频率得出来的。如果检测频率是面积工程量应能反映出面积的数量。外观检查项目按评定标准中相关内容填写。量测项目填写应按标准中的项目名称填，应规范用词。量测项目按标准是与规定值作比较的，在实测栏中应填实测值。而不少施工单位仍填实测偏差值，这是不对的。只有当量测项目在标准中是规定允许偏差值的，在实测栏中才应填实测偏差值。签字各栏均应有相关方签字，交方与接方是同一班组也应签字。 工序施工完毕后，应及时填写工序质量评定表。表中内容应填写齐全，签字手续完备规范。 2.2 质评表2、质评表1的填写 市政工程由工序组成部位，部位组成单位工程。其质量的检验与评定一般按工序、部位、单位工程三级进行。但市政工程中除桥梁外，道路工程与排水工程有时不划分部位，所以道路工程与排水工程也可以按工序、单位工程两级进行。也可以按长度将一个单位工程人为地划分成若干个部位。排水工程也有将污水管作为一个部位，雨水管作另一个部位的。具体如何划分应根据工程实际情况来定。 单位工程完成后，由工程项目负责人主持，进行单位工程质量评定，填写质评表1。由工程项目负责人和项目技术负责人签字。加盖公章作为竣工验收的依据之一。 工序质量评定表　之一 质评表3 单位工程名称：××市××路 　　　 部位名称：道路 　 工序名称：北快车道土路基 桩号位置：0+560-0+800 主要工程数量 长240m　，宽13.85m 序号 外观检查项目 质 量 情 况 评 定 意 见 1 CJJ1-90 3.3.1 路床无翻浆、弹簧、起皮、波浪、积水等现象 符合CJJ1-90标准的相关要求 2 CJJ1-90 3.3.2 用12~15t压路机碾压后，轮迹深度不大于5㎜ 3 CJJ1-90 3.3.3 路床允许偏差符合下列规定 4     序号 量测项目 规定值或 允许偏差 （mm） 实　测　值　或　实　测　偏 差 值 应检 点数 合格 点数 合格率（%） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1 中线高程 ±20 2 5 －2 －5 22 14 26 15 14 9 －2 －3       12 10 83.3 2 平整度 20 22 11 19 17 5 15 6 7 14 12 22 17       12 10 83.3 3 宽度 0~200 120 50 80 60 130 140                   6 6 100 4 横坡 ±20且不大于0.3% 20 －2 －6 4 5 6 7 11 21 23 5 6       12 11 91.7 5                                         6                                         7                                         8                                         9                                         交 方 班 组 郑和（签字） 接 方 班 组 郑和（签字） 监 理 意 见 　　　 签 字：钱望 平均合格率（%） 89.56 评定等级 合格 施工项目技术负责人：程如新（签字） 施工员：张青（签字） 质检员：王五 （签字） ×× 年 6 月 15 日  　 工序质量评定表　之二 质评表3 单位工程名称：××市××路 　　 　 部位名称：道路 　 　 　工序名称：北侧快车道塘渣 　桩号位置：0+560-0+800 主要工程数量 长240m　，宽13.85m,　厚度30㎝ 序号 外观检查项目 质 量 情 况 评 定 意 见 1 CJJ1-90　 4.2.1 表面坚实、平整，嵌缝料无浮于表面或聚集形成一层情况 符合CJJ1-90标准的相关要求 2 CJJ1-90　 4.2.2 用12t以上压路机碾压后，轮迹深度不大于5㎜ 3 CJJ1-90　 4.2.3 碎石基层允许偏差符合下列规定 4     序号 量测项目 规定值或 允许偏差 （mm） 实　测　值　或　实　测　偏 差 值 应检 点数 合格 点数 合格率（%） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1 厚度 ±10% 3 5 8                         3 3 100 2 平整度 15 16 2 4 6 9 11 4 21 10 15 4 12       12 10 83.3 3 宽度 不小于设计规定 13.86 13.80 13.87 13.9 13.92 13.87                   6 5 83.3 4 中线高程 ±20 -6 9 23 -4 21 10 0 12 15 6 7 12       12 10 83.3 5 横坡 ±20且不大于±0.3% 6 -2 -4 6 -3 7 -8 -2 11 4 0 10       12 12 100 6 压实密度 2t/m3
